Опис товару

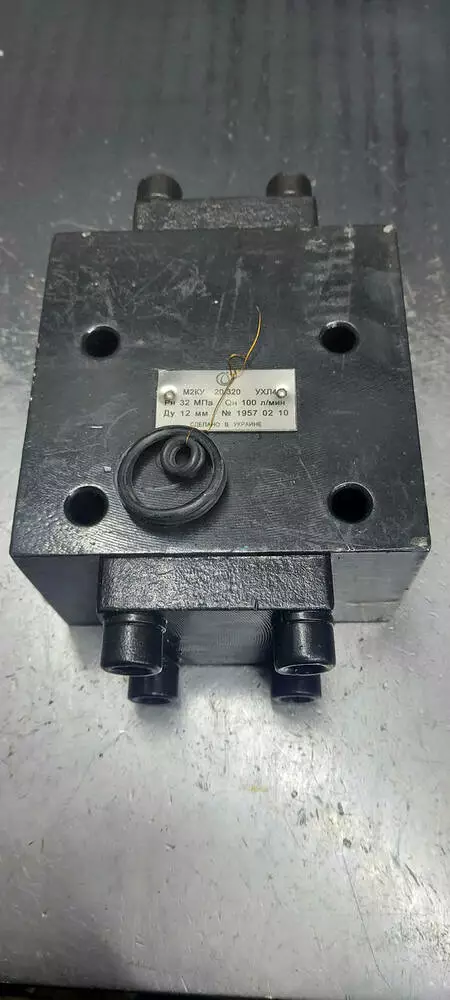

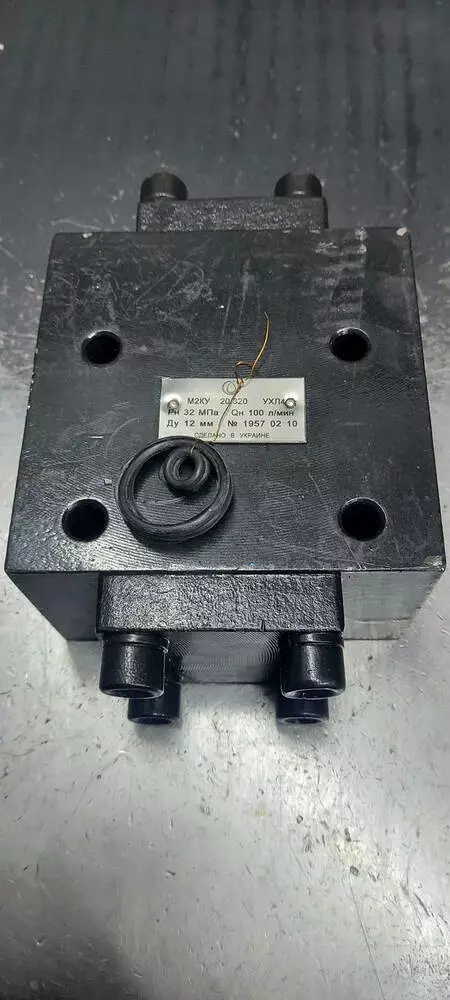

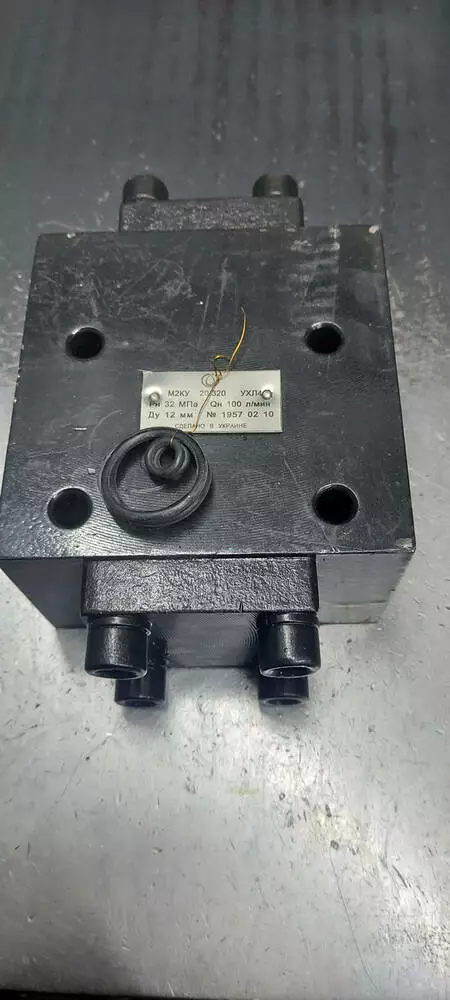

Гідрозамок М4КУ 32/320 за найкращою ціною від постачальника гідравліки No1 в Україні з перших рук

Гідрозамки односторонні Т(М)-КУ.../320 призначені для вільного пропускання робочої рідини тільки в одному (прямому) напрямку; прохід робочої рідини в протилежному напрямку можливий після примусового відкривання запірного елемента за допомогою гідравлічного циліндра керування, вбудованого в гідрозамок.

Односторонні гідрозамки Т(М)-КУ.../320 застосовуються в гідроприводах пресів, токарних напівавтоматів, алмазно-роскових верстатів тощо. Гідрозамки працюють на мінеральних оливах кінематичною в'язкістю від 10 до 400 мм2/с (сСт) за температури оливи 10...70 °C; температура довкілля 1...55 °C.

У гідрозамках Т(М)-1КУ и Т(М)-3КУ наявність розвантажувального клапана дає змогу плавніше розвантажити гідросистему та користуватися для цієї мети низьким тиском керування.

Якщо швидке розвантаження системи не погіршує роботу гідравлічної машини (або є необхідним), причому встановлення спеціальної насосної станції низького тиску для керування клапаном є небажаною, то можна застосовувати гідрозамки Т(М)-2КУ и Т(М)-4КУ.

Якщо в зливній лінії (під час руху робочої рідини через примусово відкритий запірний елемент) передбачається те, що немає будь-якого підпору (тиск на зливі немає або близько до нуля), то в цьому разі краще застосовувати гідрозамки Т(М)-3КУ и Т(М)-4КУ, оскільки вони (в відмінно від гідрозамків Т(М)-1КУ и Т(М)-2КУ, які також можуть бути використані для вбудовування в гідросистему в цьому разі) не вимагають приєднання до них окремого трубопроводу для відведення витоків зі штокової порожнини золотника керування.

Якщо внаслідок роботи дросельних або інших пристроїв зливна лінія перебуває під тиском, який перевищує тиск керування або досягає величини, близької до робочого тиску, необхідно застосовувати тільки гідрозамки Т(М)-1КУ и Т(М)-2КУ. Тиск на зливі в системі керування не має перевищувати 0,02...0,03 МПа (0,2...0,3 кгс/см2).

Габаритні та приєднувальні розміри

Марка гідроклапана
L1
B1
H
L2
A1
A2
A3
A4
A5
A6
A7
A8
A9
A11
l2
C1
C2
C4
C5

Гідрозамок М1КУ-12/320
120
85
42
80
43
-
66,7
31,7
14,3
7,2
35,8
21,5
8
21,5
9,2
-
-
-
-

Гідрозамок М2КУ-12/320
120
85
42
80
43
-
66,7
31,7
14,3
7,2
35,8
21,5
8
21,5
9,2
-
-
-
-

Гідрозамок М3КУ-12/320
120
85
42
80
43
-
66,7
31,7
14,3
7,2
35,8
-
-
21,5
9,2
-
-
-
-

Гідрозамок М4КУ-12/320
120
85
42
80
43
-
66,7
31,7
14,3
7,2
35,8
-
-
21,5
9,2
-
-
-
-

Гідрозамок М1КУ-20/320
190
124
75
125
60,3
-
79,4
44,5
16
11,1
49,2
39,7
6,4
20,6
22,3
-
-
-
-

Гідрозамок М2КУ-20/320
190
124
75
125
60,3
-
79,4
44,5
16
11,1
49,2
39,7
6,4
20,6
22,3
-
-
-
-

Гідрозамок М3КУ-20/320
140
100
57
95
60,3
-
79,4
44,5
16
11,1
49,2
-
-
20,6
10,3
-
-
-
-

Гідрозамок М4КУ-20/320
140
100
57
95
60,3
-
79,4
44,5
16
11,1
49,2
-
-
20,6
10,3
-
-
-
-

Гідрозамок М1КУ-32/320
190
124
75
125
84
42
96,8
62,7
21,4
16,7
67,5
59,5
4
24,5
13,6
-
-
-
-

Гідрозамок М2КУ-32/320
190
124
75
125
84
42
96,8
62,7
21,4
16,7
67,5
59,5
4
24,5
13,6
-
-
-
-

Гідрозамок М3КУ-32/320
180
124
75
115
84
42
96,8
62,7
21,4
16,7
67,5
-
-
24,5
13,6
-
-
-
-

Гідрозамок М4КУ-32/320
180
124
75
115
84
42
96,8
62,7
21,4
16,7
67,5
-
-
24,5
13,6
-
-
-
-

Гідрозамок Т1КУ-12/320
120
85
42
80
33,5
18,5
66,5
9,2
-
-
-
-
-
-
-
22,5
10,5
-
51,5

Гідрозамок Т2КУ-12/320
120
85
42
80
33,5
18,5
66,5
9,2
-
-
-
-
-
-
-
22,5
10,5
-
51,5

Гідрозамок Т3КУ-12/320
120
85
42
80
33,5
18,5
66,5
9,2
-
-
-
-
-
-
-
27,5
10,5
-
-

Гідрозамок Т4КУ-12/320
120
85
42
80
33,5
18,5
66,5
9,2
-
-
-
-
-
-
-
27,5
10,5
-
-

Гідрозамок Т1КУ-20/320
190
124
75
125
84
15,5
97
13,5
-
-
-
-
-
-
-
54,5
20,5
68,5
-

Гідрозамок Т2КУ-20/320
190
124
75
125
84
15,5
97
13,5
-
-
-
-
-
-
-
54,5
20,5
68,5
-

Гідрозамок Т3КУ-20/320

Структура умовного позначення гідрозамків М-КУ, Т-КУ

М
-
4

КУ

20
/
320

УХЛ

4

*

Опції

4 = категорія розміщення.

УХЛ = кліматичне виконання.

320 = номінальний тиск 320 кгс/см2.

Виконування за умовним проходом:

12 = 12 мм;

20 = 20 мм;

32 = 32 мм.

КУ = тип гідрозамка.

Виконування за пристроєм керування:

1 = з додатковим розвантажувальним клапаном і окремим дренажем системи керування;

2 = без додаткового розвантажувального клапана та з окремим дренажем системи керування;

3 = з додатковим розвантажувальним клапаном і об'єднаним дренажем системи керування з основною системою;

4 = без додаткового розвантажувального клапана та з об'єднаним дренажем системи керування з основною системою.

Виготовлення після приєднання гідрозамка:

М = стикове;

Т = трубне (нарізне).

Основні параметри гідрозамків М-КУ, Т-КУ, Ф-КУ

Марка гідроклапана
Умовний прохід
Тиск нагнітання
Витрата робочої рідини
Вага
Габаритні розміри

ном.
макс.

мм
МПа
л/хв
кг
мм

Гідрозамок М-2КУ 12/320
12
32
35
40
2,6
120х85х42

Гідрозамок М-ЗКУ 12/320
12
32
35
40
2,6
120х85х42

Гідрозамок М-4КУ 12/320
12
32
35
40
2.6
120х85х42

Гідрозамок Т-1КУ 12/320
12
32
35
40
2.6
120х85х42

Гідрозамок Т-2КУ 12/320
12
32
35
40
2.6
120х85х42

Гідрозамок Т-ЗП 12/320
12
32
35
40
2.6
120х85х42

Гідрозамок Т-4КУ 12/320
12
32
35
40
2.6
120х85х42

Гідрозамок М-1КУ 20/320
20
32
35
100
8,9
190х124х75

Гідрозамок М-2КУ 20/320
20
32
35
100
8,9
190х124х75

Гідрозамок М-ЗКУ 20/320
20
32
35
100
3,9
140х100х57

Гідрозамок М-4КУ 20/320
20
32
35
100
3,9
140х100х57

Гідрозамок Т-1КУ 20/320
20
32
35
100
8,9
190х124х75

Гідрозамок Т-2КУ 20/320
20
32
35
100
8,9
190х124х75

Гідрозамок Т-ЗКУ 20/320
20
32
35
100
3,9
140х100х57

Гідрозамок Т-4КУ 20/320
20
32
35
100
3.9
140х100х57

Гідрозамок М-1КУ 32/320
32
32
35
250
8.4
190х124х75

Гідрозамок М-2КУ 32/320
32
32
35
250
8.4
190х124х75

Гідрозамок М-3КУ 32/320
32
32
35
250
8.4
180х124x75

Гідрозамок М-4КУ 32/320
32
32
35
250
8.4
180х124х75

Гідрозамок Т-1КУ 32/320
32
32
35
250
8.4
190х124х75

Гідрозамок Т-2КУ 32/320
32
32
35
250
8,4
190х124х75

Гідрозамок Т-ЗКУ 32/320
32
32
35
250
8,4
180х24х75

Гідрозамок Т-4КУ 32/320
32
32
35
250
8,4
180х124х75

Гідрозамок Ф1КУ 50/31
50
32
35
630
38,5
270х136х285

Гідрозамок ФЗП 50/33
50
32
35
630
38.5
270х136х285

Гідрозамок Ф1КУ 80/32
80
32
35
1600
99
357х182х275

Гідрозамок ФЗП 80/32
80
32
35
1600
99
357х182х275

Приклад умовного позначення під час замовлення гідрозамка однобічного стикового приєднання, з умовним проходом 20 мм, з додатковим розвантажувальним клапаном і об'єднаним дренажем системи керування з основною системою:

Гідрозамок М-3КУ 20/320 УХЛ4
