Опис товару

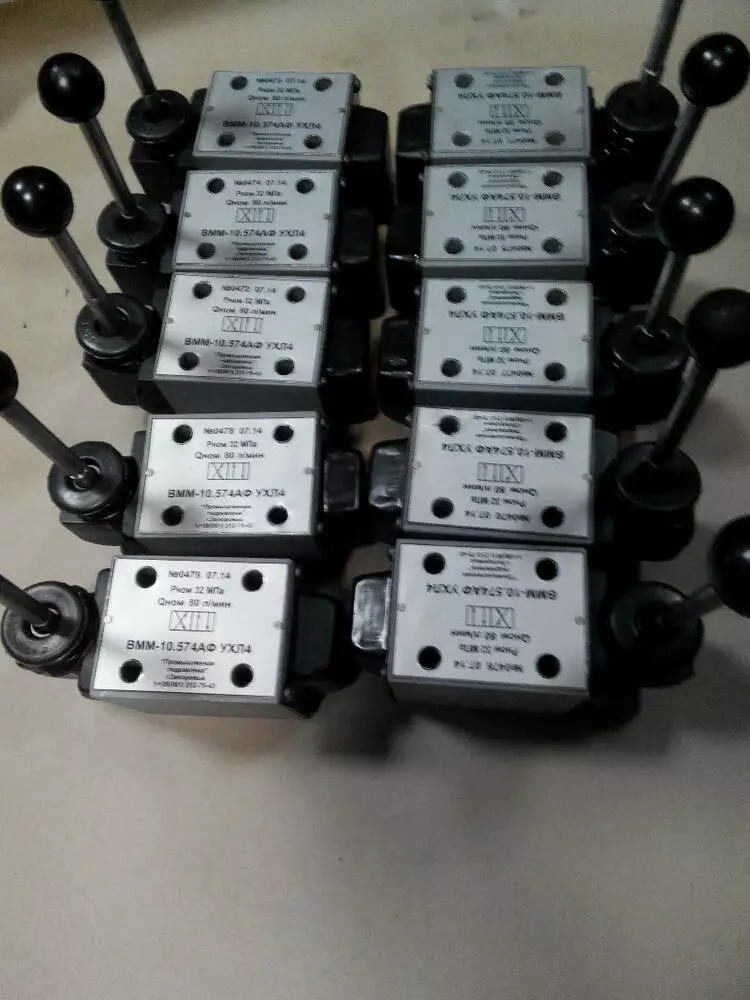

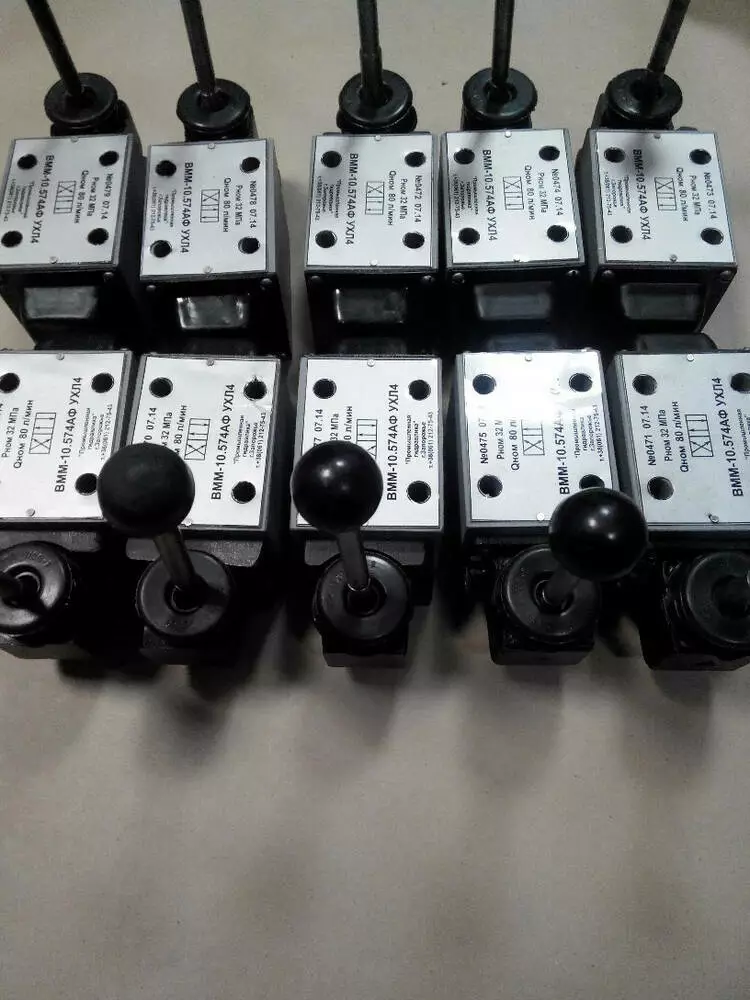

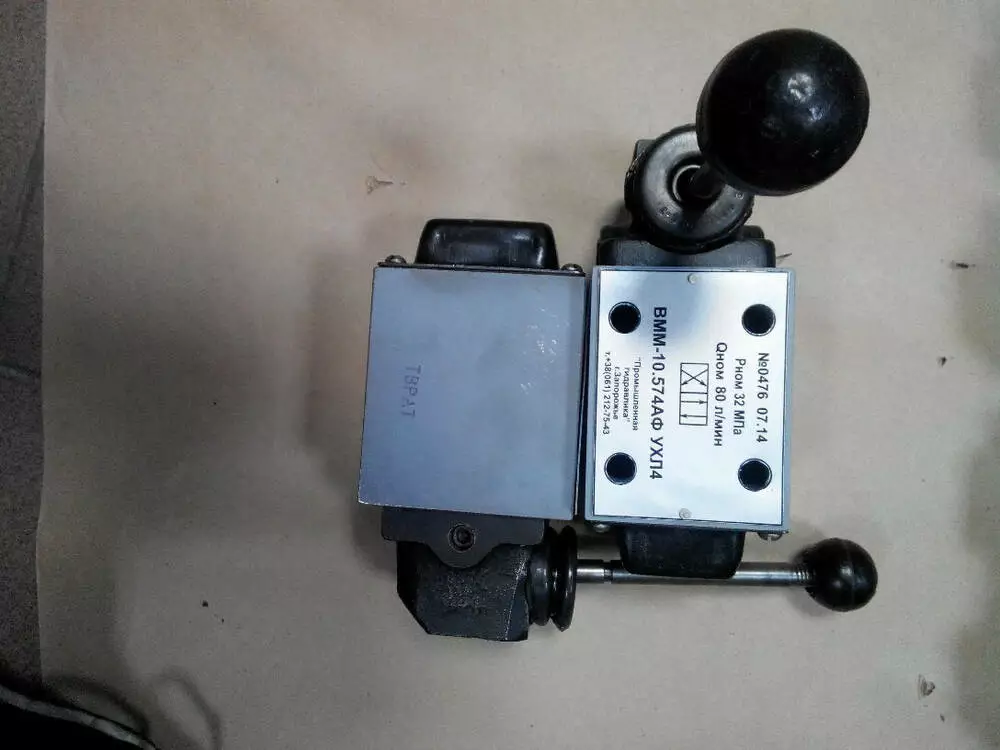

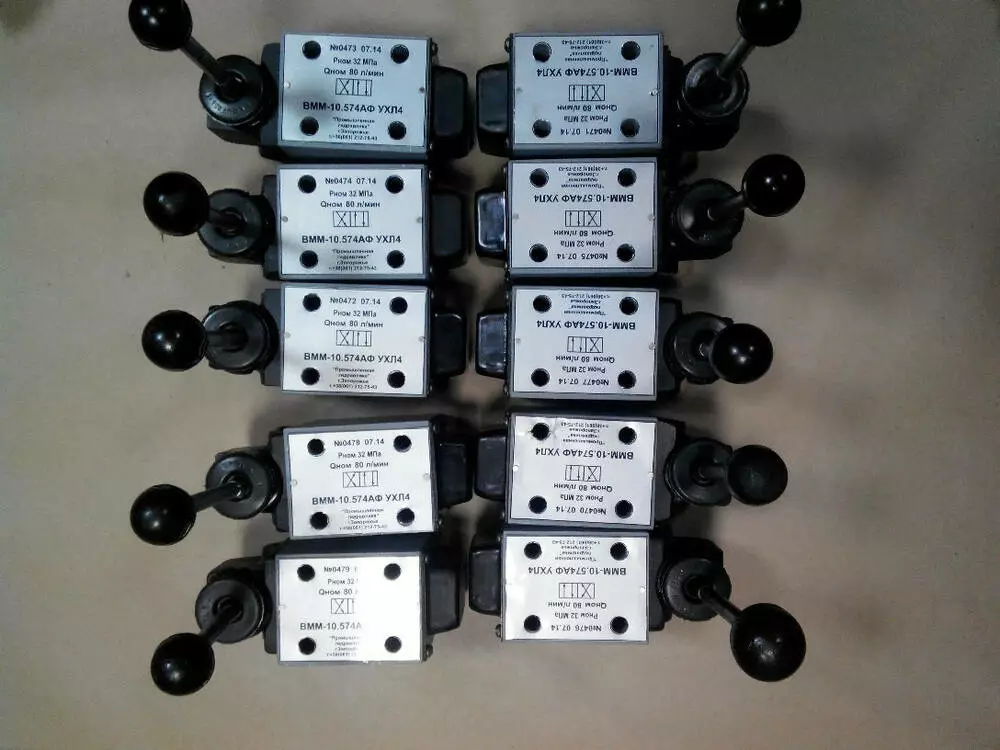

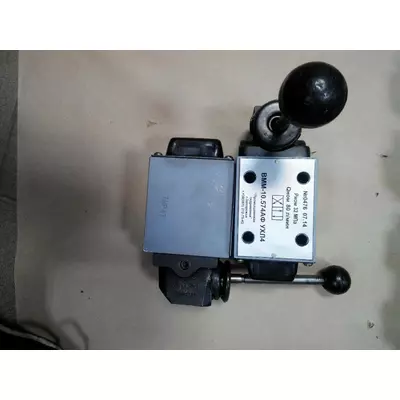

Гідророзподільник РММ10.574Ф із ручним керуванням із фіксацією ручки.

Призначення та сфера застосування РММ10.574ф

Золотникові гідророзподільники РММ10.574ф призначені для керування (зміни напрямку або пуску й зупинки потоками робочих рідин у гідравлічних системах. Перемикання положення золотника відбувається за допомогою керівного елемента — важеля, що передає зусилля руки.

Гідравлічні розподілювачі типу РММ10.574Ф є двопозиційними з керуванням від важеля, з умовним проходом 10 мм, з фіксацією золотниця в крайніх положеннях.

Хід золотника дорівнює 3,2 мм.

За виглядом приєднання гідророзподільники мають стикове виготовлення. Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.

Застосовується в гідравлічних системах верстатів, пресів, гідроагрегатах, гідролінійках зокрема з напівавтоматичним циклом роботи, всіляких стаціонарних і мобільних машинах із тиском до 32 МПа.

Гідророзподільник оливні працюють на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с із номінальною тонкістю фільтрації не грубіший 25 мкм (максимальний ступінь забруднення — клас 9 за NAS 1638).

Дозволяється експлуатація розподілювачів за температури довкілля від 0 до +55 °C. (температура робочої рідини в межах від 0 до +70 °C)

Кліматичне вироблення й категорія розміщення: УХЛ4, О4, ХЛ1 за ГОСТом 15150.

Склад, пристрій і складники гідророзподільника РММ10.574Ф

Основними елементами розподілювача РММ10.574Ф є: корпус (1), виконавчий елемент (2), золотник (3) й одна або дві поворотні пружини (4), фіксатор (5),.

Базовою деталлю гідророзподільника РММ10.574Ф є п'ятиканувальний корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

Т - отвір для виходу робочої рідини в бак.

Полості "Т" всередині об'єднані між собою. У центральному отворі корпусу діаметром 16 мм розташований золотник. Золотник приводиться в дію повідцем вузла керування, як використовується важіль. Вузол керування кріпиться з торцевого боку корпусу гідророзподільника.

Якщо немає керівного сигналу, золотник утримується пружиною й фіксатором у середньому або у вихідному положенні (крім імпульсного золотика). Перемикання золотника здійснюється важелем, що передає усилие руки.

Важіль через повідець переміщує керівний золотник з вихідного положення в задану (сувору або нейтральну) позицію, де він фіксується. Водночас отвір для входу робочої рідини з'єднується з іншими отворами відповідно до схем розподілу потоку робочої рідини (в цьому розглянуваному випадку це схема 64), внаслідок чого забезпечується перетікання рідини по напрямкам Р-А и В-Табо Р-В и А-Т.

Для обмеження витрати робочої рідини в отвір Р може бути встановлена діафрагма.

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою типу 114756.00.

Технічні характеристики РММ-10.574Ф

Найменування параметрів

Значення параметра

Схема розподілу

574

Умовний прохід, мм

10

Витрата робочої рідини, л/хв

20

Максимальна витрата, л/хв

До 45

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Максимальний робочий тиск, бари:

Отвори Р-А-В

Отвір Т

315

160

Маса не більш ніж кг

3,85

Переваги нашої компанії та чому варто купувати в нас

Широка гама імпортних гідророзподільників провідних заводів гідравліки з ручним, електромагнітним, гідравлічним керуванням, а також гідромоторів, гідронасосів, клапанів та іншого гідравлічного та пневматичного обладнання імпортного та вітчизняного виробництва

Висока якість гідравліки та пневматики

Гарантія 24 місяці на імпортну гідравліку, 12 місяців на вітчизняну гідравліку

Консультація провідних фахівців і підбір потрібного компонента гідравліки на ваше обладнання, підбір аналогів.

Уся продукція завжди в наявності на складі або в разі відсутності гарантована постачання якнайшвидше

Гнучка система знижок для гуртових і постійних клієнтів

Працюємо всією Україною, можливе надсилання накладеною платежетою, доставка продукції в будь-яку точку України всіма транспортними компаніями як Нова пошта, САТ, Ін-Тайм, Автолюкс, Делівері

Все обладнання, що постачається, нове і відповідає стандартам

Шановні клієнти, можливо, ви шукаєте інший гідророзподільник?

Повідомте нам і наш кваліфікований фахівець буде радий допомогти підібрати гідророзподільник, який Вам потрібен. Для цього Вам потрібно лише вказати необхідні технічні характеристики гідророзподільника, наприклад: принцип його роботи, ескіз, пристрій або зона застосування необхідного Вам обладнання.

Наші фахівці безплатно нададуть консультацію з підбору аналога будь-якого гідравлічного або пневматичного обладнання, як і вітчизняного, так і імпортного виробництва провідних заводів гідравліки Італії, Польщі, Туреччини. З усіх питань придбання обладнання звертайтеся через телефони або електронні адреси, зазначених на сайті.

Звертаємо Вашу увагу, що у зв'язку з частими змінами цінової кон'юнктури, прохання уточнювати ціни у відділі продажів

Якщо немає в переліку необхідної Вам продукції, Зв'яжіть із менеджерами компанії по телефону або електронної пошти і Вам подарує всю необхідну допомогу в підборі обладнання або аналогів.

Гідророзподільник

№

Гідросхема

Расход

Фіксація

РММ10.574Ф

574

45

З фіксацією
