Опис товару

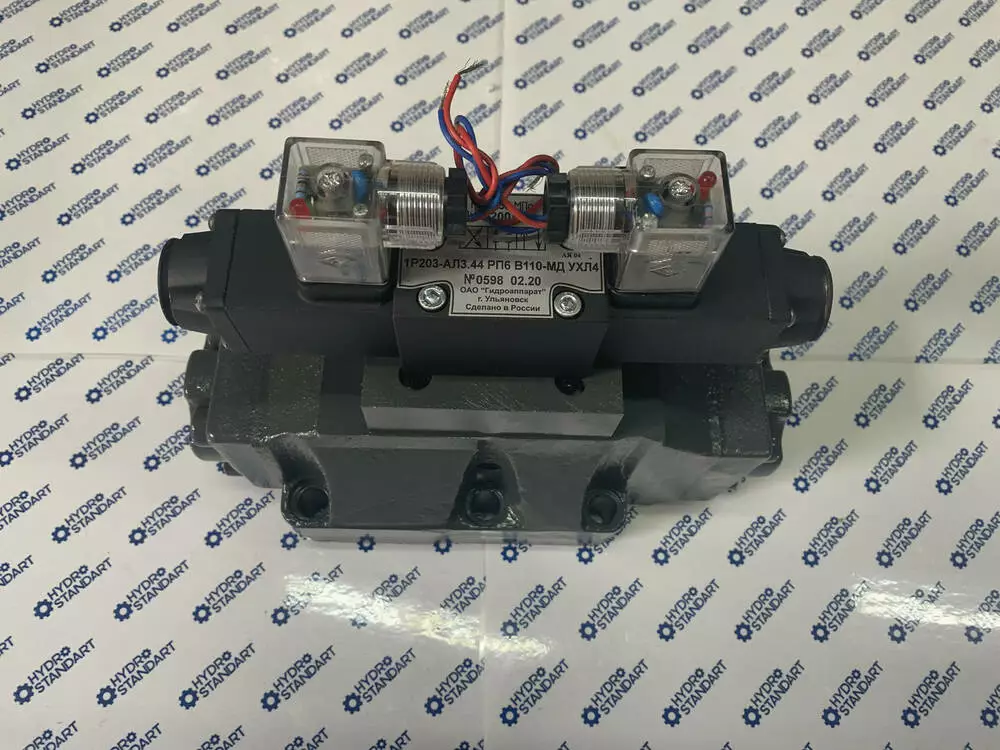

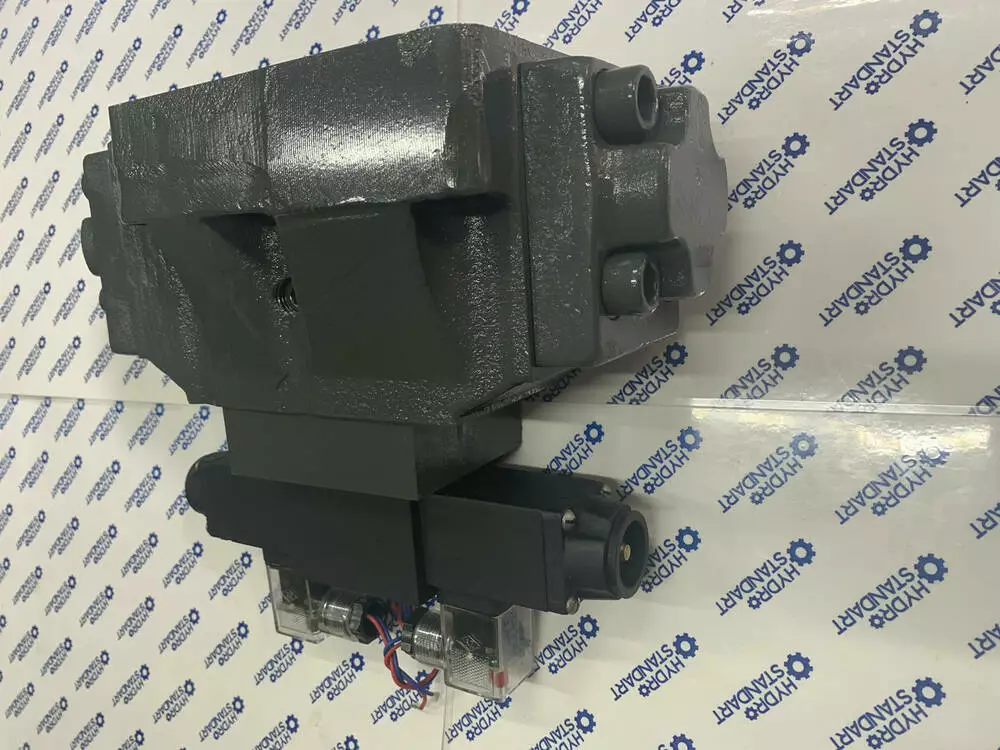

Гідророзподільник 1Р203АЛ2-14 з електрогідравлічним керуванням

Призначення та сфера застосування

Гідророзподільник 1Р203АЛ2-14 (ТУ2-053-1846-87) золотисті чотирилінійні з двостороннім електрогідравлічним керуванням з умовним проходом 20 мм, предназначены для керування потоком робочої рідини виконавчих органів у гідравлічних системах.

Перемикання положення золотника відбувається за допомогою керівного елемента — пілота. У трипозиційних розподільників з електрогідравлічним керуванням 1Р203 встановлюється пілот ВЕ6.34. Рвиробляють від мережі постійного або змінного струму з напругою 12 В, 24 В, 110 В, 220 В.

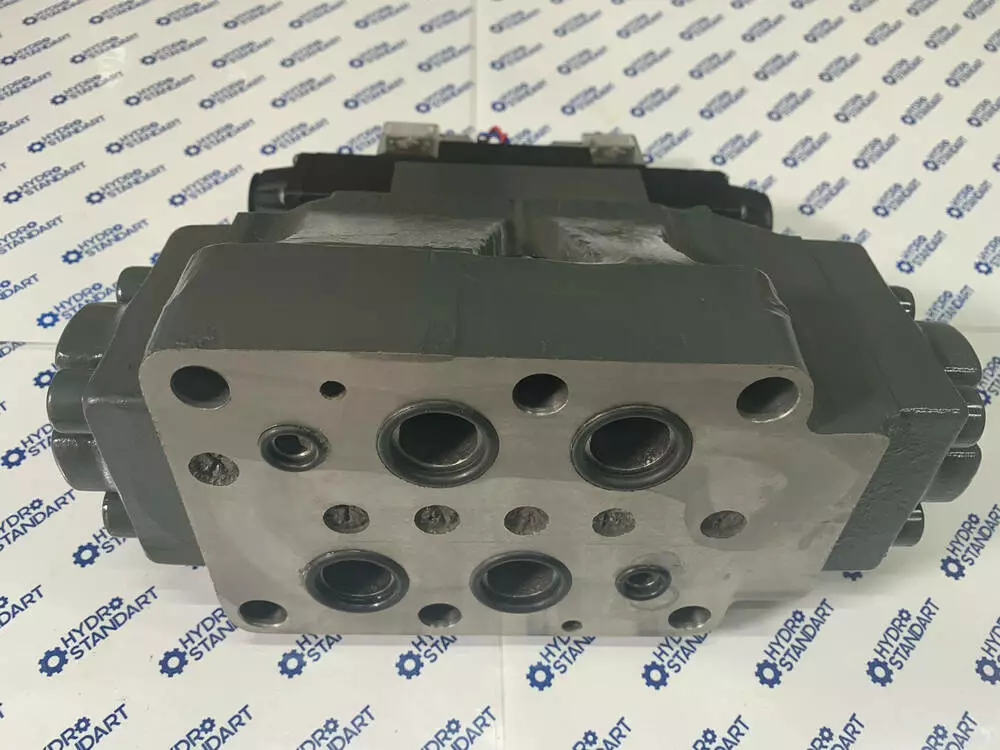

За виглядом приєднання гідророзподільники мають стикове виготовлення. Приєднувальна площина за ГОСТ 26890-86. Для ущільнення стикової площині гідророзподільників 1Р203-АЕ, 1Р203-АЛ, 1Р203-БЕ, 1Р203-БЛ застосовуються кільця за ГОСТ 9833-73.

Гідравлічні розподілювачі знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці. Застосовується в гідравлічних системах станків, пресів, машин, всіляких стаціонарних машин.

Гідророзподільники експлуатуються на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с. Робоча рідина має бути очищена не грубіше 12-го класу чистоти за ГОСТ 17216-2001, що забезпечується застосуванням із номінальною тонкістю фільтрації не грубіше 25 мкм. Дозволяється експлуатація гідророзподільників за температури довкілля від -40 до +50 оС.

Гідравлічна схема

1Р203АЛ14

14

200
Пружинне повернення

Габаритні та приєднувальні розміри гідророзподільника 1Р203АЛ14

Найменування

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d

Значення
260
130
53,2
77
130
11
114
92
240
110
45
38
13
