Опис товару

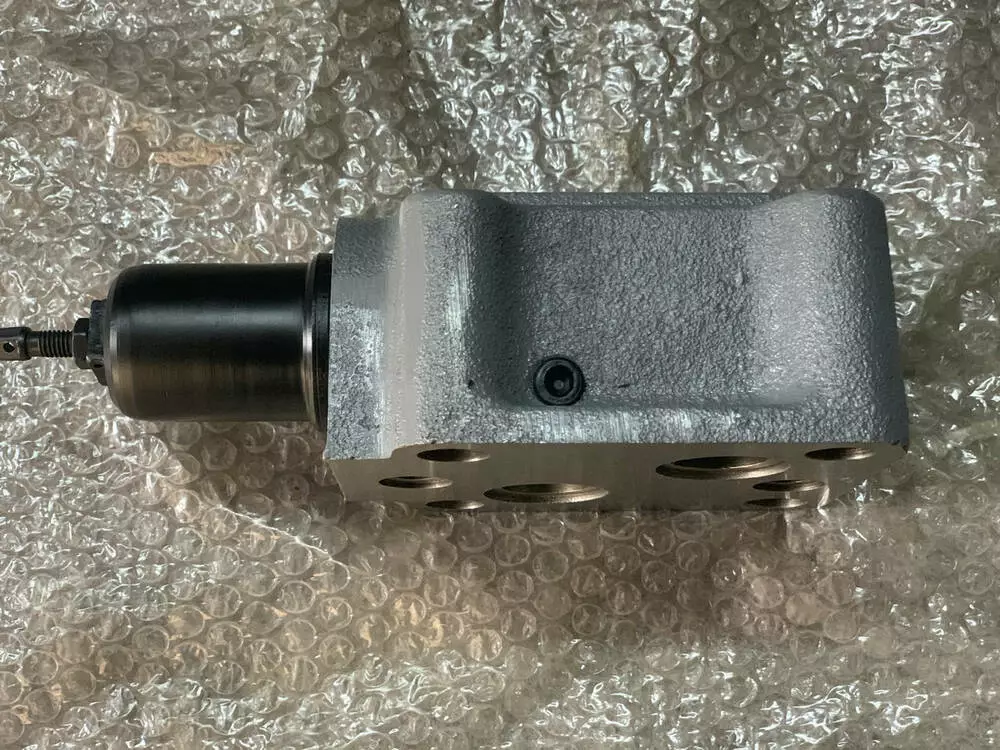

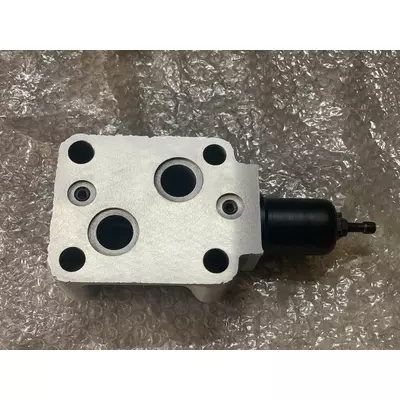

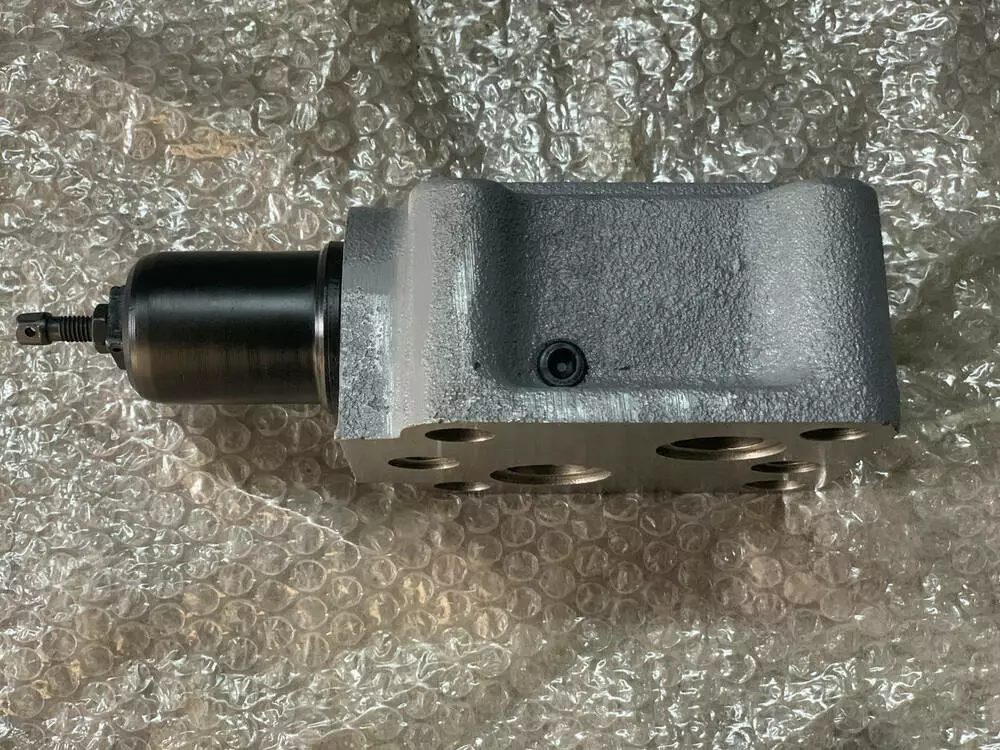

Гідроклапани тиску (напірні золотники) ПГ54-34 ( стиковий) використовуються в гідросистемах у якості:

- запобіжного клапана (для запобігання об'ємному гідроприводу від тиску, що перевищує допустиме);

- гідроклапана різності тиску (для підтримки заданої різниці тисків в підводному та відвідному потоках робочої рідини або в одному з цих потоків і стороною за допомогою настроювання пружини);

- гідроклапана послідовності (для пропускання потоку робочої рідини (або керівного потоку — для дистанційного керування) у разі досягнення заданої величини тиску, що визначається настроюванням пружини);

- переливного клапана (для підтримки заданого тиску через безперервне зливання робочої рідини під час роботи).

Гідроклапани застосовуються в гідроприводах, верстатах, пресах, ливарних машинах та іншому гідравлічному обладнанні.

Під час нарізного приєднання, отвори корпусу, призначені для приєднання гідроліній, мають конічну різь К3/4"

Є певні вимоги до експлуатації гідроклапанів Г54-3:

- робоча рідина замінюється, якщо в'язкість відрізняється від попередньої на 20% і більше;

- відсоток механічних домішок у робочій рідині не має бути вищим за 0.005, а відсоток води — 0.05 у процесі експлуатації;

- гідроклапани тиску мають монтуватися з розрахунком безпечного розташування апарата керування, він має бути легко доступний і зручний для обслуговування;

— кожна труба має бути забезпечена прохідними перерізами, які відповідають параметрам приєднувальних отворів. Заборонено зменшувати переріз за допомогою механічного впливу (наприклад, за допомогою вм'ятин);

— гідроклапани тиску, приєднуючись до гідросистеми, мають повністю її герметизувати. Це потрібно для того, щоб унеможливити текти олії та будь-якого підсмоктування повітря;

- необхідно видалити все повітря із системи перед початком експлуатації;

— пломби ставляться на регулювальний апарат відразу після його налаштування. У ньому передбачені спеціальні отвори 2 мм діаметра: одне — в ковпачку, інше — у гвинті.

Технічні характеристики

Параметри
Норми для виконань

Гідроклапан Г54-34М, ПГ54-34М
Гидроклапан АГ54-34М, ПАГ54-34М
Гідроклапан БГ54-34М, ПБГ54-34М
Гідроклапан ВГ54-34М, ПВГ54-34М
Гидроклапан ДГ54-34М, ПДГ54-34М

Умовний прохід, мм
20
20
20
20
20

Витрата, л/хв: номін. / макс./хв.
125 / 160 / 3

Внутрішні витоки, см3/хв, не більш ніж
35
20
90
140
280

Тиск настроювання номінальний, МПа
2,5
1,0
6,3
10,0
20,0

Діапазон настроювання тиску, МПа
0,4-2,8
0,3-1,2
0,6-7,0
1,2-11,2
4,0-23,0

Номінальний перепад тиску, МПа
0,6

Маса клапана, кг: нарізне (стикове)
3,1 (4,0)

Умовне позначення гідроклапанів тиску

ХГ

Х

Г54-3

Х

ХХХХ

Кліматичне виконання за ГОСТ 15150: УХЛ4, 04.1

Виготовлення по ус. прохід: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм

Позначення типу гідроклапана (М — означає "модернізований")

Виконування за номінальним тиском настроювання: А - 1 МПа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа

Виконування за способом монтажу: без індексу — трубний (нарізний), П — стиковий (притичний)

Конструкція й принцип дії гідроклапана ПГ54-34

Основними деталями гідроклапану тиску є корпус (5), ковпачок (7), золотник (2), пружина (8), регулювальний гвинт (10) і втулка (9). Олія з напірної лінії підводиться в порожнину (3) і відводиться в зливну лінію через викрутчасту (4). Порожнина (3) через канал (12) у корпусі та отвір (13) з'єднана з нижньою торцювальною порожниною (1) золотисти. Верхня торцева порожнина (6) золотушка з'єднана каналом (11) з отвором (4). Якщо тиск у напірній лінії менший від тиску настроювання, золотник утримується пружиною (8) у нижньому положенні, і його поясок розділяє порожнини (3) і (4). Коли тиск у системі зростає так, що зусилля від тиску оливи на торець золотника в порожнині (1) долає зусилля пружини, відрегульоване гвинтом (10), і зусилля від тиску оливи на протилежний торець золотника в порожнині (6), золотник переміщається вгору, з'єднуючи порожнини (3) і (4), і олія під тиском перепускається в бак. Це робота в режимі переливного клапана. Малий отвір (13) слугує для демпфування коливань золотика. Різні виконання апарата за тиском вирізняються розмірами пружин і діаметрами золотників. За потреби зміни функції апарату корка в отворах А, В, C і D відповідно переставляються. Водночас можливі чотири виконання за гідросхемою:

Габаритні та приєднувальні розміри гідроклапана ПГ54-34
