Опис товару

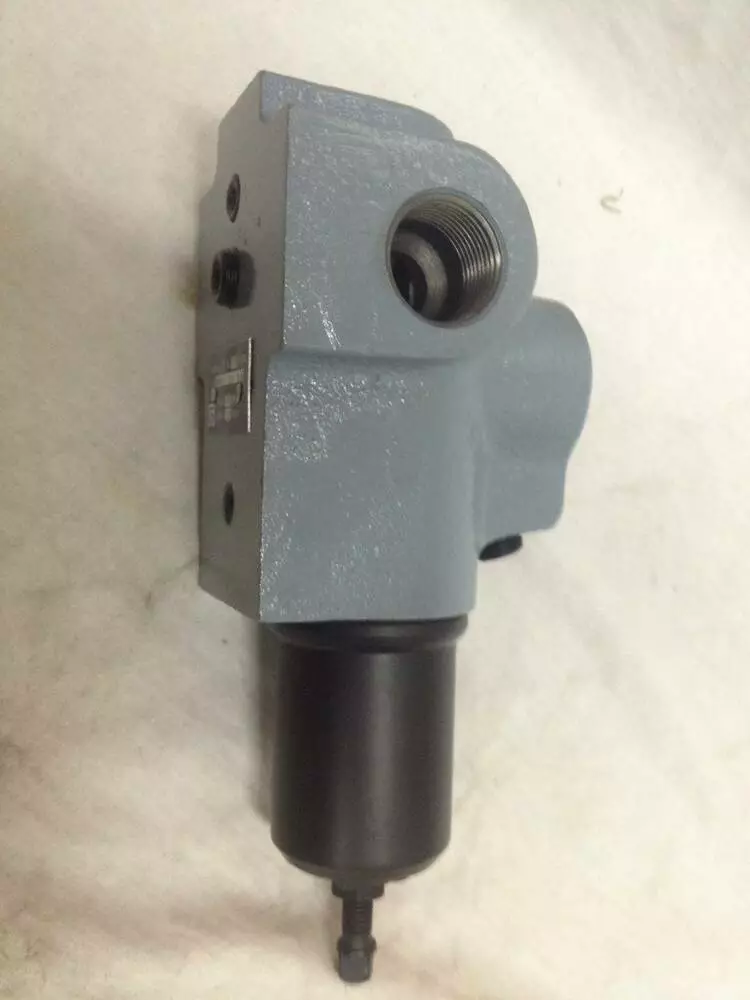

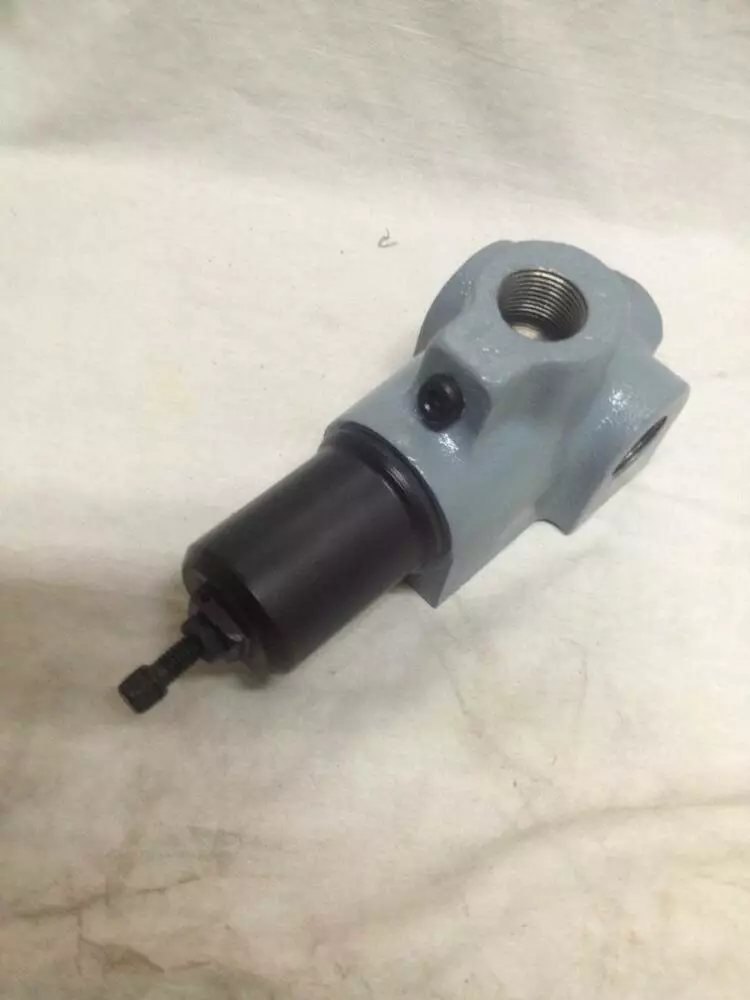

Клапан тиску БГ54-32М призначений для використання в гідросистемах верстатів та інших гідрофікованих машин як:

гідроклапана різниці тисків для підтримки заданої різності тисків, що визначається настроюванням пружини, у підведеному та відведеному потоках робочої рідини або в одному з цих потоків і стороннім потоком;

гідроклапана послідовності для пропускання потоку робочої рідини у разі досягнення заданої величини тиску, що визначається настроюванням пружини, у цьому потоці або керувальному (дистанційне керування);

запобіжного гідроклапана для запобігання об'ємному гідроприводу від тиску, що перевищує встановлений;

переливного гідроклапана для підтримки заданого тиску через безперервне зливання робочої рідини під час роботи.

Клапан тиску, зроблений за схемою роботи як запобіжний, переливний або послідовності регулює потік до себе.

Технічні характеристики

Діаметр умовного проходу — 10 мм

Тиск нагнітання ном. - 2,5 МПа

Витрата робочої рідини ном./макс./хв. -32/45/1 л/хв

Стиковий монтаж (отверсія виводяться на стикову площину та закінчуються цековками під кільця для ущільнення стику між апаратом і спеціальними панелями з нарізаною різзю для монтажу штуцерів): ПГ54-25, ПБГ54-25, ПВГ54-25

Зараз ці клапани замінюються гідроклапанами типу Г54-32, Г54-34 або Г54-35 — А,Б, В, Д (виконання за тиском) з П або без (виконання за приєднанням).

Схема роботи клапанів тиску БГ54-32

Робота гідроклапана за необхідною схемою досягається встановленням пробок із конічною різзю, зазначені в табл. 1 канали, що забезпечує необхідне з'єднання гідроліній усередині апарата.

Пристрій і робота гідравлічного клапана тиску БГ54

У розточці корпусу 1 поміщений золотушник 2, підтиснений із торцю зусиллям пружини4, яке регулюється гвинтом 5.

Під час використання гідроклапана тиску за схемою 1 (см. табл. 1) робоча рідина, що підводиться в порожнину та корпусу 1, через канали в и ж, демпферний отвір до надходить під торець золотистика 2. Тиск рідини на торець золотника врівноважується зусиллям пружини 4. Коли тиск у гідролінії, що підводить, зростає і, діючи на золотник 2, долає зусилля пружини, золотник підіймається вгору та з'єднує порожнини підведення и и отводад. Оскільки порожнину е під ковпачком 3 з'єднана каналом б з порожниною відведення , то різність тисків у підводяльному та відводьному каналах, що визначає зусилля пружини, підтримується постійно, незалежно від зміни тиску в гідросистемі. Для зменшення коливань золотника 2 призначений отвір до малого діаметра.

Під час роботи гідроклапана тиску за схемою 2 (см. табл. 1) у каналі встановлюється корок, а через канал г під торець золотника 2 підводиться керівний потік. Коли тиск у керувальному потоці перевищує зусилля пружини, золотушник підіймається і з'єднує порожнини підведення и та відведення д, а оскільки порожнина г Згідно з порожниною відведення , то забезпечується підтримка постійної різності тисків у керуючому та відвідуваному потоках.

Під час використання гідроклапана тиску за схемою 3 (см. табл. 1) канали б верб заглушаються пробками, порожнина е через канал з'єднується з баком або з керівником потоком, а через канал г подається керівний потік. Коли тиск у керуванні потоком лінії г досягає заданої величини, що визначається зусиллям пружини 4 і тиском у каналі а, золотник 3 з'єднує порожнини підведення и відведення д, що забезпечує пропускання потоку робочої рідини.

Під час роботи гідроклапана тиску за схемою 4 (см. табл. 1) у каналі бустаняється корок, а порожнину е під ковпачком 3 через канал а з'єднується з баком або керівним потоком, що забезпечує пропускання потоку у разі досягнення в ньому заданої величини тиску, що визначається зусиллям пружини 4 і тиском у каналі а.

Гідроклапани тиску стикового монтажу відрізняються від гідроклапанів трубного монтажу тільки конструкцією корпусу. ущільнення стикової площини відбувається гумовими кільцями круглого перерізу.

Пристрій і робота клапанів Г54-3

У розточці корпусу 1 (див. малюнок вище) поміщений золотушник 2. Розташована в ковпачку 3 пружини 4 через шайбу 10 перешкоджає переміщенню золотуватця всередину ковпачка. Натяг пружини регулюється переміщенням упору 7 за допомогою регулювального гвинта 5, контргайка 6 на гвинті фіксує настроювання.

Робоча рідина, що підводиться в порожнину клапана Р, через канали «в, х» і демпферний отвір «г» надходить під торець золотника 2. Тиск рідини на торець золотника врівноважується зусиллям пружини 4. У разі зростання тиску в гідролінії, що підводить, збільшується тиск і на торець золотника 2. Преодолеве зусилля пружини, золотушник 2 зсувається й з'єднує порожнини Р і А. Позаяк порожнина під ковпачком 3 з'єднана каналом «б» з порожниною відведення А, то різність тисків у підведення і відведенням каналів, що визначаються зусиллям пружини, підтримується постійно незалежно від зміни тиску в гідросистемі.

Вимоги до робочої рідини гідроклапана тиску БГ54-32М

Гідроклапани тиску працюють на чистих мінеральних оливах із кінематичною в'язкістю від 20 до 200 см и температурой от +10 до +70oЗ за температури довкілля від +10 до +50oС.

Кількість механічних домішок у оливі в процесі експлуатації не має перевищувати 0,005% за вагою, а води — 0,05%. Розмір частинок, що містяться в олії, не має перевищувати 0,025 мм.

У разі зміни в'язкості робочої рідини на понад 20% від первинної необхідно зробити її заміну.

Перед встановленням гідроклапана тиску необхідно видалити з корпусу поліетиленові заглушки, ввернути в корпус штуцера та приєднати до них підвідні та відвідні трубопроводи.
