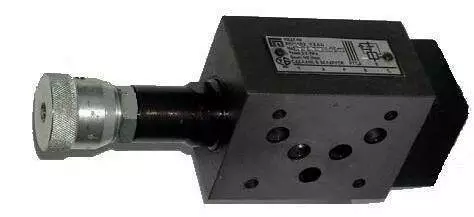

Регулятор витрати РПМ-102

Регулятор витрати РПМ-102 призначений для керування витратою, підтримання заданого значення витрати незалежно від значення перепаду тисків у підводному та відвідному потоках робочої жорсткості, що проходить через регулятор в одному напрямку, і для вільного пропускання потоку в протилежному напрямку.

Технічні характеристики

Найменування параметрів
Величина

Умовний прохід, мм
10

Тиск на вході, МПа

номінальне

максимальне

20

23

Допустиме відхилення витрати у разі зміни різниці тиску на вході та виході та у разі зміни в'язкості робочої рідини, не більш ніж
15 см 3 /хв за витрати до 150 см 3 /хв;

10% за великих витрат

Мінімально допустима різність між тиском на вході та виході:

за витрати 0,1 л/хв, МПа

за витрати від 0,1 л/хв до 20 л/хв, МПа

за витрати понад 20 л/хв, МПа

0,3

0,5

1,0

Перепад тисків під час проходження номінальної витрати через зворотний клапан, МПа, не більш ніж
0,6

Тиск відкривання зворотного клапана, МПа
0,08 ± 0,03

Р — напірна гідролінія;

А і В — гідролінії, що йдуть до інших гідропристроїв (циліндрові гідролінії);

T и Т 1 - зливні гідролінії.

Структура умовного позначення
