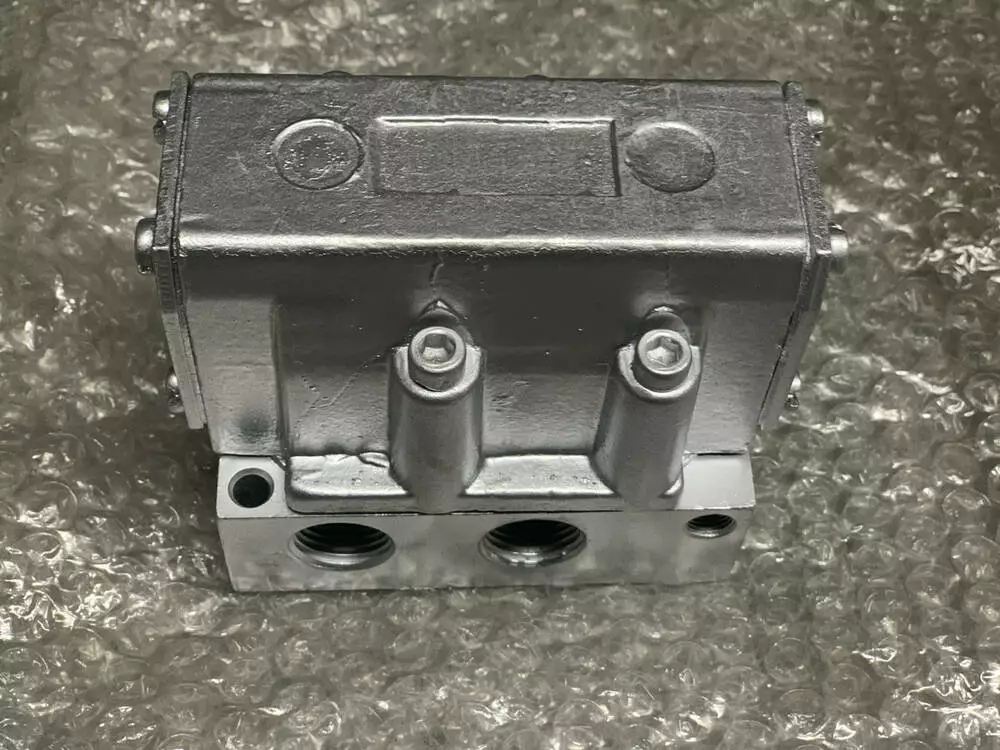

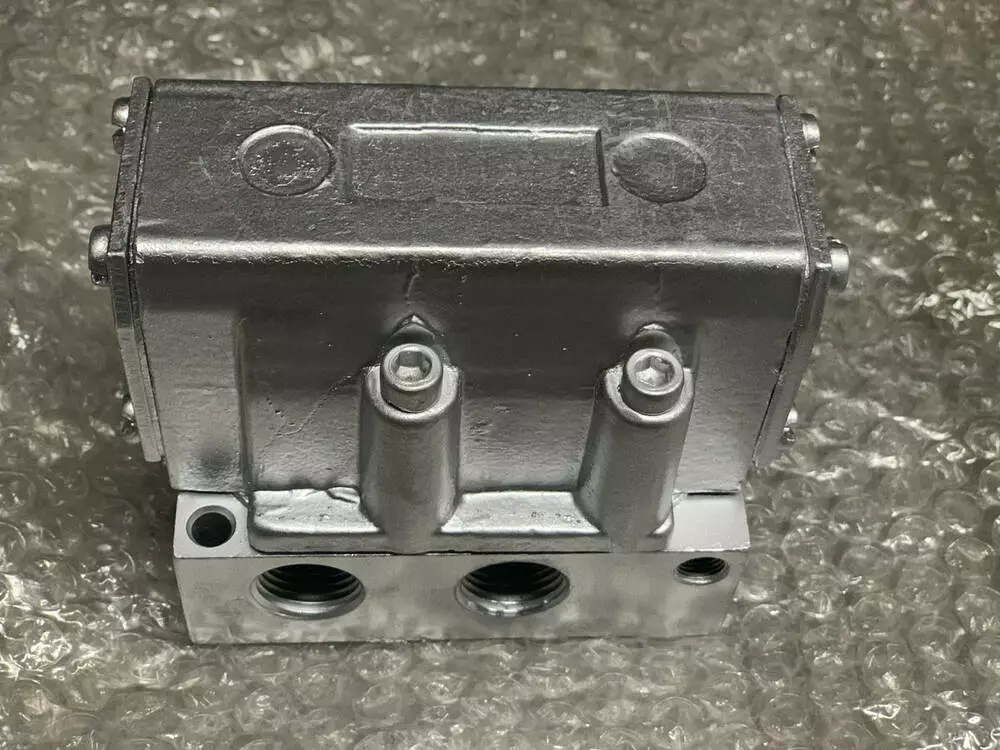

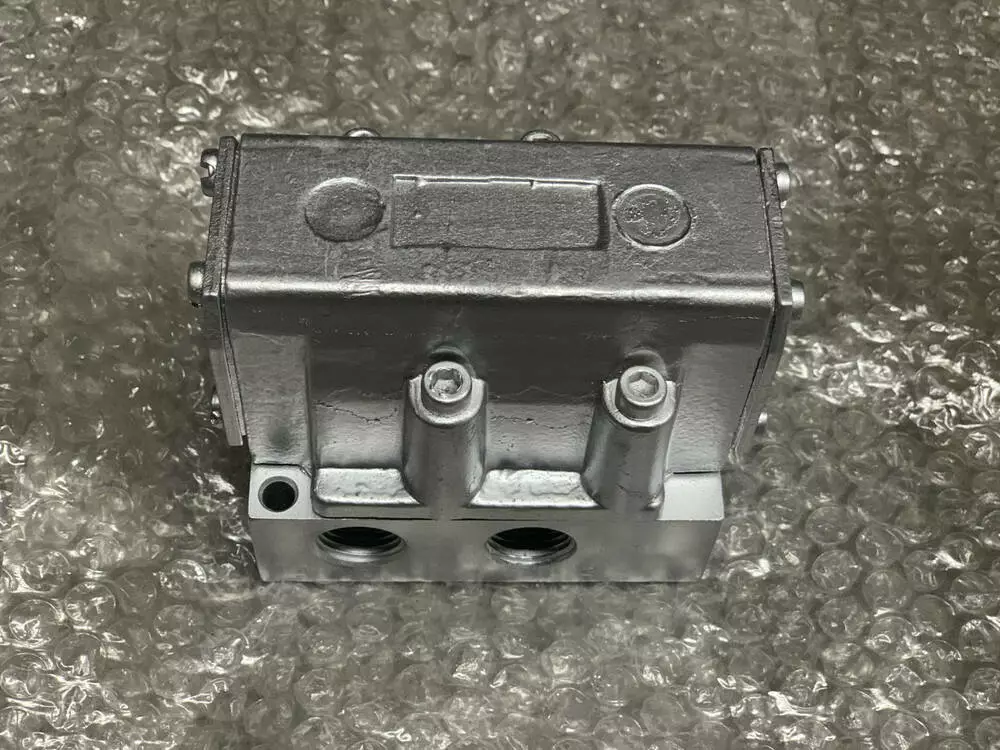

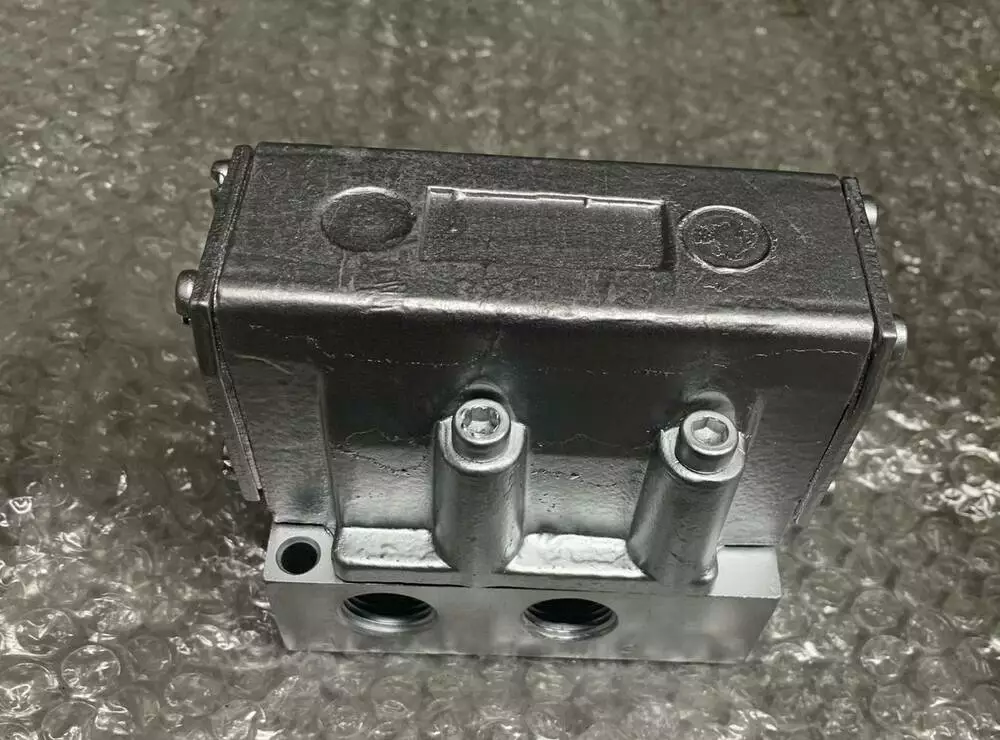

Пневморозподільники В63-24А з однобічним керуванням і пневматичним поверненням

Пневморозподільники В63-24А — чотирилінійні двопозиційні з одностороннім пневматичним керуванням, з нарізним приєднанням призначені для керування напрямком руху потоків стисненого повітря в пневматичних приводах різного призначення.

Розподіл потоків стисненого повітря здійснюється плоским притертим притертим золотником, пов'язаним із поршнем. Золотник, переміщаючись поршнем під дією стисненого повітря, перекриває попарно наявні між собою отвори, які виведені на плоску поверхню основи і з'єднані з нарізними отворами для приєднання пневмоліній.

Кліматичне виготовлення пневморозподільників серії 63 по ГОСТ 15150—69 ― УХЛ4 та О4 (для тропічного клімату). Вібростійкість і віброміцність відповідають I ступеня жорсткості за ГОСТ 28988.

Пневморозподільники серії В63 працюють на стиснутому повітрі, очищеному не грубіше 10 класу забрудненості за ГОСТ 17433-80 з вмістом розпиленої олії в'язкістю 10-35 мм2/с за температури 50 °C з концентрацією 2-4 краплі на 1 м3 повітря по ГОСТ 12449-80.

Спосіб приєднання до пневмоліній нарізний із плитою й бічним (труби в сторони) розташуванням отворів.

Габаритні та приєднувальні розміри пневморозподільників В63-24А

Розміри, мм

Позначення

Розміри, мм

D

d0

A1

A2

A3

A4

A5

A6

d

B

H

H1

H2

H3

L

L1

В63-13А

К1/2"

K1/8"

23,5

38

---

8

91

59

7

70

89,5

14,5

20,5

28,5

122

104

Приклад умовного позначення пневморозподільника чотирилінійного, з умовним проходом 10 мм, з двостороннім керуванням, з нарізним приєднанням пневмоліній, кліматичного виконання УХЛ, категорії розміщення 4:

Пневморозподільник В63-24А УХЛ4 ТУ2-053-1633-83

Технічні характеристики пневморозподільника В63-24А

Параметри

В63-24А

Умовний прохід пневморозподільника, мм

16

Пневматична схема

Номінальний/ мінімальний тиск, МПа

0,63 / 0,25

Пропускна здатність, Кv за ГОСТ14691-69, м3/год, не менш ніж

2,8

Мінімальний тиск керування МПа, не більш ніж
0,1 + 0.5 Живить

Максимальна кількість спрацьовувань за хвилину

250

Каченята повітря з-під золотника, см3/хв

500

Каченята повітря з будь-якої порожнини, крім витоків з-під золотника, см3/хв
50

Маса, кг

1,4

Приєднувальні різі за ГОСТ 6111-52

К1/2"
