Опис товару

Гідророзподільник РММ10.44Ф (аналог ВММ10.44Ф) з ручним керуванням (з фіксацією)

Гідророзподільник

№

Гідросхема

Макс витрата, л/хв

Фіксація

РММ10.44Ф

44

120

З фіксацією

Призначення та сфера застосування

Золотникові гідророзподільники РММ10.44Ф призначені для керування (зміни напрямку або пуску й зупинки потоками робочих рідин у гідравлічних системах. Перемикання положення золотника відбувається за допомогою керівного елемента — важеля, що передає зусилля руки.

Гідравлічні розподілники типу РММ10.44Ф є трипозиційним керуванням від важеля, з умовним проходом 10 мм, з фіксацією золотниця в крайніх положеннях.

Хід золотника дорівнює 3,2 мм.

За виглядом приєднання гідророзподільники мають стикове виготовлення. Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.

Застосовується в гідравлічних системах верстатів, пресів, гідроагрегатах, гідролінійках зокрема з напівавтоматичним циклом роботи, всіляких стаціонарних і мобільних машинах із тиском до 32 МПа.

Гідророзподільник оливні працюють на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с із номінальною тонкістю фільтрації не грубший 25 мкм (максимальний ступінь забруднення — клас 9 за NAS 1638).

Дозволяється експлуатація розподілювачів за температури довкілля від 0 до +55 °C. (температура робочої рідини в межах від 0 до +70 °C)

Кліматичне вироблення й категорія розміщення: УХЛ4, О4, ХЛ1 за ГОСТом 15150.

Ця схема розподілу — 64 ― є найпопулярнішою для сучасних потреб машинобудування.

Склад, пристрій і складники гідророзподільника РММ10.44Ф

Основними елементами розподілювача РММ10.44Ф є: корпус (1), виконавчий елемент (2), золотник (3) й одна або дві поворотні пружини (4), фіксатор (5),.

Базовою деталлю гідророзподільника РММ10.44Ф є п'ятиканувальний корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

Т - отвір для виходу робочої рідини в бак.

Полиці "Т" всередині об'єднані між собою. У центральному отворі корпусу діаметром 16 мм розташований золотник. Золотник приводиться в дію повідцем вузла керування, як використовується важіль. Вузол керування кріпиться з торцевого боку корпусу гідророзподільника.

Якщо немає керівного сигналу, золотник утримується пружиною й фіксатором в середньому або у вихідному положенні (крім імпульсного золотика). Перемикання золотника здійснюється важелем, що передає усилие руки.

Важіль через повідець переміщує керівний золотник з вихідного положення в задану (сувору або нейтральну) позицію, де він фіксується. Водночас отвір для входу робочої рідини з'єднується з іншими отворами відповідно до схем розподілу потоку робочої рідини (в цьому розглянуваному випадку це схема 64), внаслідок чого забезпечується перетікання рідини по напрямкам Р-А и В-тилі Р-В и А-Т.

Для обмеження витрати робочої рідини в отвір Р може бути встановлена діафрагма.

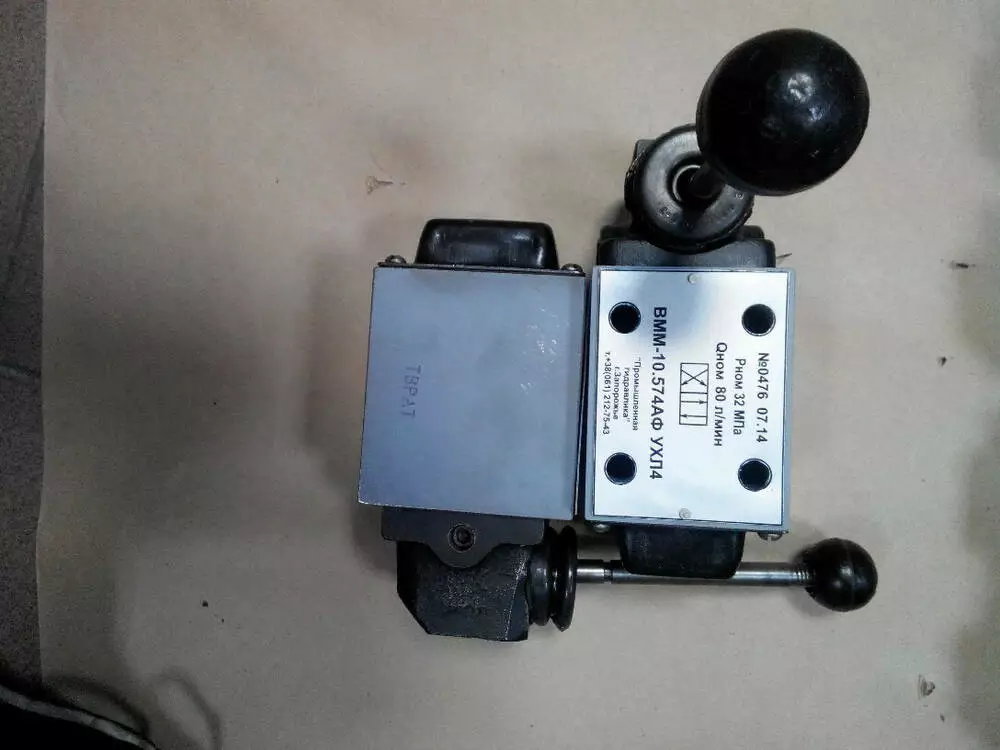

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою типу 114756.00.

Технічні характеристики РММ10.44 Ф

Найменування параметрів

Значення параметра

Схема розподілу

44

Умовний прохід, мм

10

Витрата робочої рідини, л/хв

100

Максимальна витрата, л/хв

До 120

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Максимальний робочий тиск, бар:

Отвори Р-А-В

Отвір Т

315

160

Маса не більш ніж кг

3,85
