Опис товару

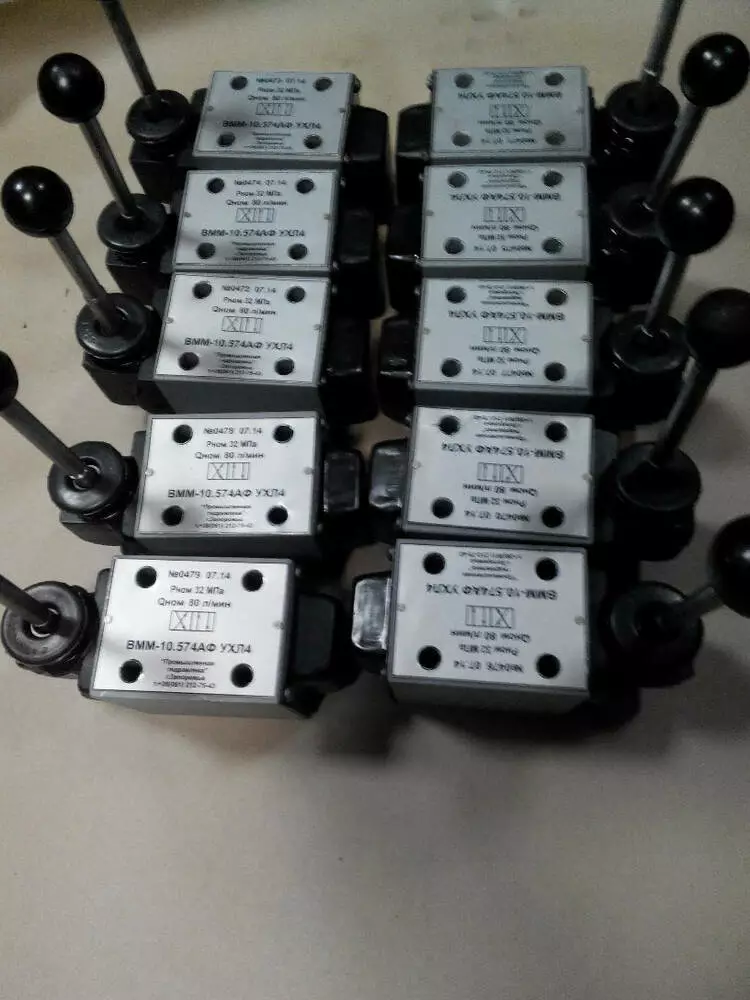

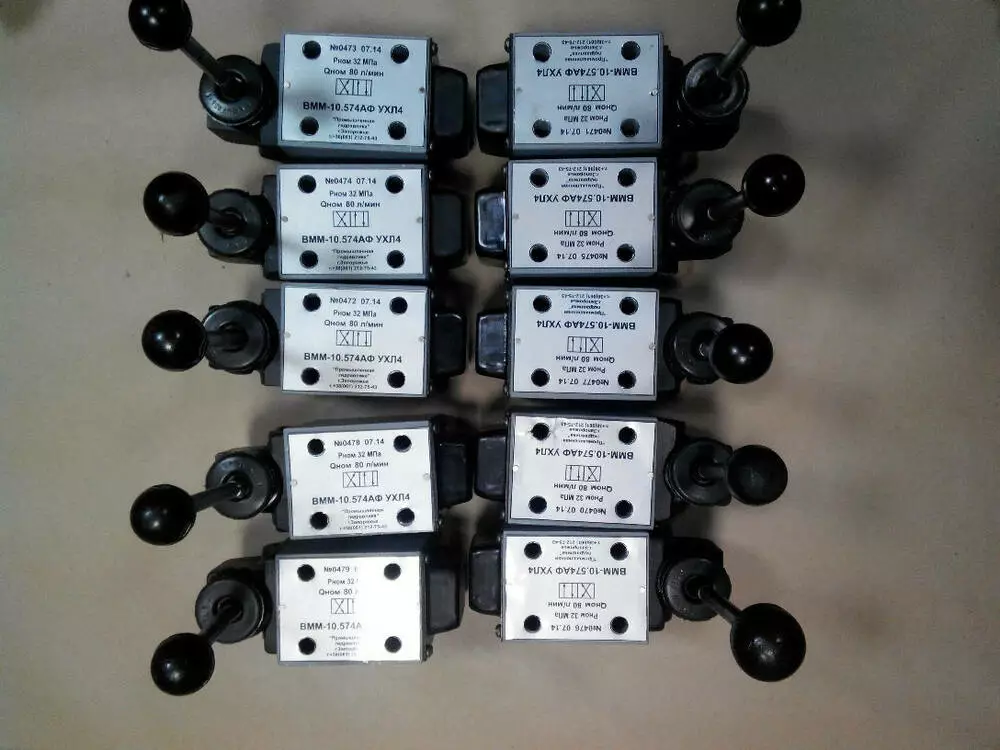

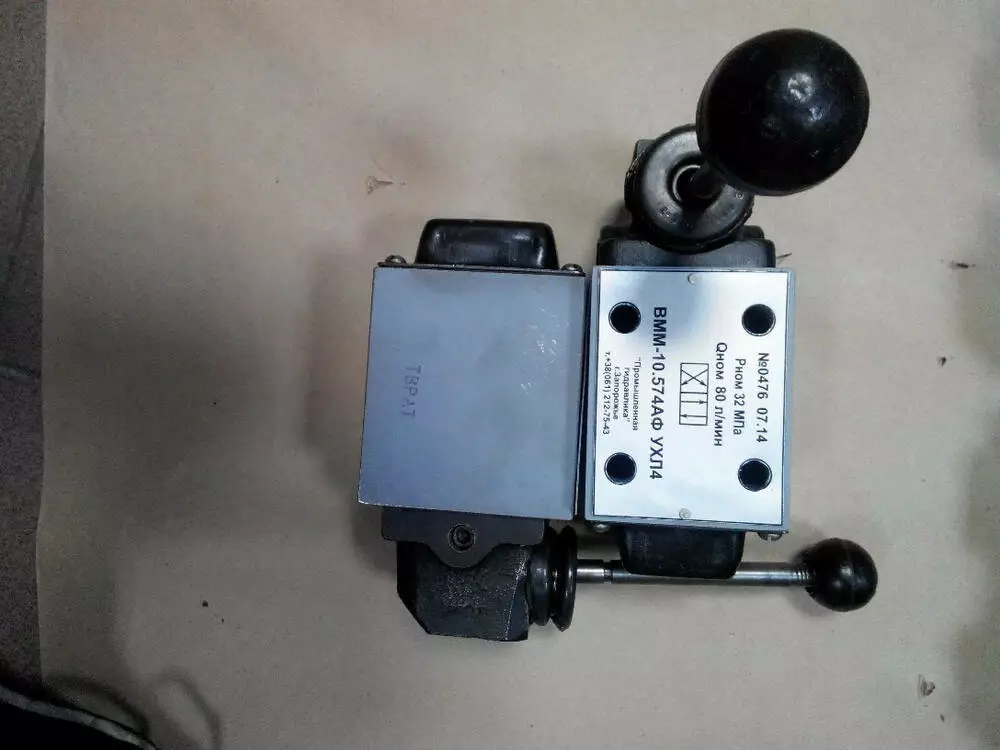

Гідророзподільник ВММ10.64Ф (аналог РММ10.64Ф) з ручним керуванням (з фіксацією)

Гідророзподільник

№

Гідросхема

Макс витрата, л/хв

Фіксація

ВММ10.64Ф

64

120

З фіксацією

Призначення та сфера застосування

Золотникові гідророзподільники ВММ10.64Ф призначені для керування (зміни напрямку або пуску й зупинки потоками робочих рідин у гідравлічних системах. Перемикання положення золотника відбувається за допомогою керівного елемента — важеля, що передає зусилля руки.

Гідравлічні розподілники типу ВММ10.64Ф є трипозиційним керуванням від важеля, з умовним проходом 10 мм, з фіксацією золотниця в крайніх положеннях.

Хід золотника дорівнює 3,2 мм.

За виглядом приєднання гідророзподільники мають стикове виготовлення. Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.

Застосовується в гідравлічних системах верстатів, пресів, гідроагрегатах, гідролінійках зокрема з напівавтоматичним циклом роботи, всіляких стаціонарних і мобільних машинах із тиском до 32 МПа.

Гідророзподільник оливні працюють на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с із номінальною тонкістю фільтрації не грубший 25 мкм (максимальний ступінь забруднення — клас 9 за NAS 1638).

Дозволяється експлуатація розподілювачів за температури довкілля від 0 до +55 °C. (температура робочої рідини в межах від 0 до +70 °C)

Кліматичне вироблення й категорія розміщення: УХЛ4, О4, ХЛ1 за ГОСТом 15150.

Ця схема розподілу — 64 ― є найпопулярнішою для сучасних потреб машинобудування.

Склад, пристрій і складники гідророзподільника ВММ10.64Ф

Основними елементами розподілювача ВММ10.64Ф є: корпус (1), виконавчий елемент (2), золотник (3) й одна або дві поворотні пружини (4), фіксатор (5),.

Базовою деталлю гідророзподільника ВММ10.64Ф є п'ятиканавковий корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

Т - отвір для виходу робочої рідини в бак.

Полиці "Т" всередині об'єднані між собою. У центральному отворі корпусу діаметром 16 мм розташований золотник. Золотник приводиться в дію повідцем вузла керування, як використовується важіль. Вузол керування кріпиться з торцевого боку корпусу гідророзподільника.

Якщо немає керівного сигналу, золотник утримується пружиною й фіксатором в середньому або у вихідному положенні (крім імпульсного золотика). Перемикання золотника здійснюється важелем, що передає усилие руки.

Важіль через повідець переміщує керівний золотник з вихідного положення в задану (сувору або нейтральну) позицію, де він фіксується. Водночас отвір для входу робочої рідини з'єднується з іншими отворами відповідно до схем розподілу потоку робочої рідини (в цьому розглянуваному випадку це схема 64), внаслідок чого забезпечується перетікання рідини по напрямкам Р-А и В-тилі Р-В и А-Т.

Для обмеження витрати робочої рідини в отвір Р може бути встановлена діафрагма.

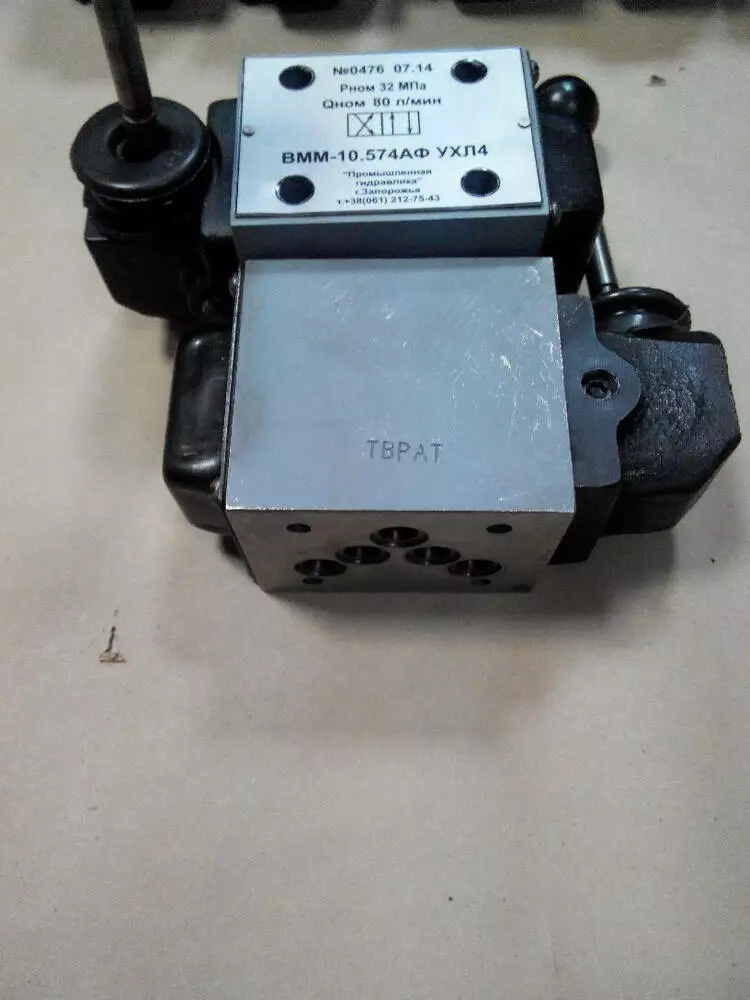

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою типу 114756.00.

Технічні характеристики ВММ10.64Ф

Найменування параметрів

Значення параметра

Схема розподілу

64

Умовний прохід, мм

10

Витрата робочої рідини, л/хв

100

Максимальна витрата, л/хв

До 120

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Максимальний робочий тиск, бари:

Отвори Р-А-В

Отвір Т

315

160

Маса не більш ніж кг

3,85
