Купити Гідророзподільник ВЕХ16.574Е за найнижчою ціною в Україні ви можете в нашій компанії. Дізнайтеся про активні знижки й акція на цих гідророзподільник і супутнє обладнання в наших менеджерів.

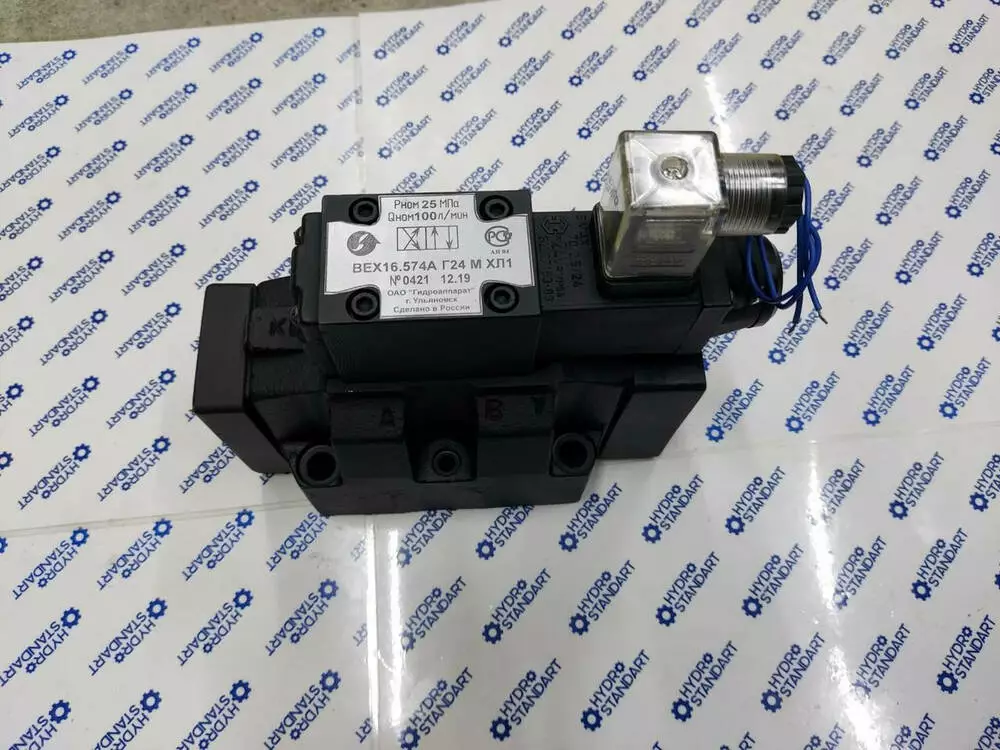

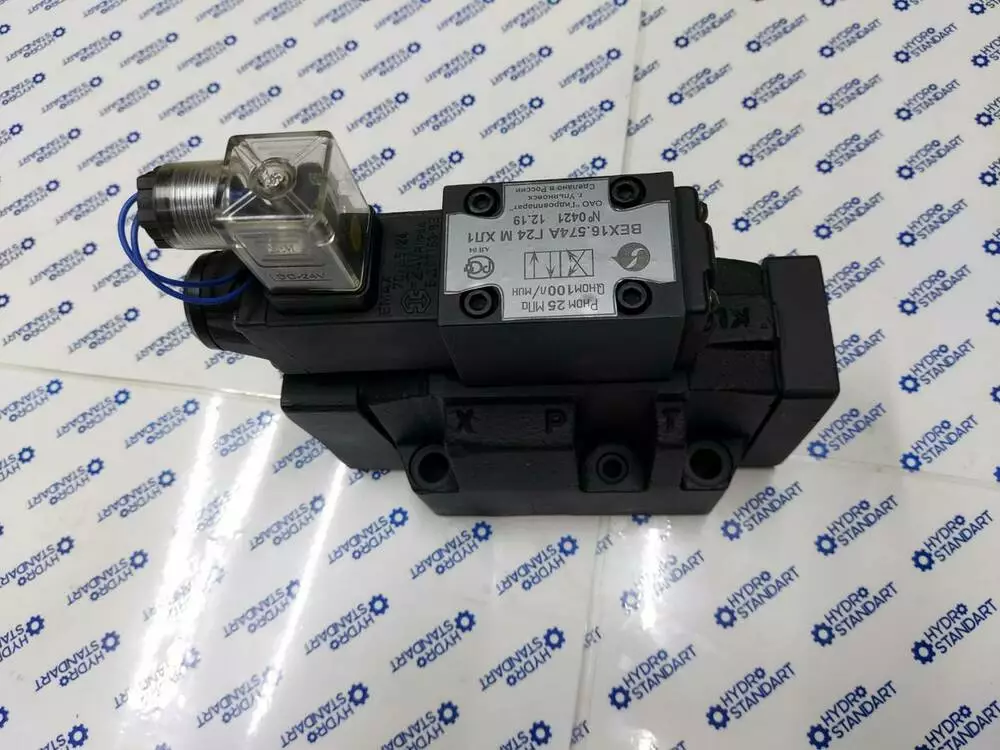

Гідророзподільниками ВЕХ-16.574Е - золотисті чотирилінійні з одностороннім електрогідравлічним керуванням, з умовним проходом 16 мм призначені для керування (зміни напрямку або пуску й зупинки потоками робочих рідин у гідравлічних системах.

Гідравлічна схема гідророзподільника ВЕХ16.574А

З'єднання каналів у перехідних положеннях —

Перемикання положення золотника відбувається за допомогою керівного елемента — пілота. У 2 позиційних розподільників з електрогідравлічним керуванням ВЕХ16.574Е встановлюється пілот Ве6.574А.

ВЕХ16.574Е рздійснює від мережі постійного або змінного струму з напругою 12 В, 24 В, 36 В, 48 В, 110 В, 220 В,.

За виглядом приєднання гідророзподільники мають стикове виготовлення. Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.

Застосовується в гідравлічних системах станків, пресів, машин, всіляких стаціонарних машин, гідросистемах мобільної техніки та бурових машин.

Рекомендовані робочі рідини для золотистих гідророзподільників типу ВЕХ16 (В16):

― для літнього періоду: ІГП-18, ІГП-30, ВНІЇ ІП-40, ГПСі-20, турбінне Тп-22, Тп-30;

― для зимового періоду: ВМГ3, МГЕ-10А,

з класом чистоти не грубіше13 за ГОСТ 17216-71 з кінематичною в'язкістю від 10 до 400 мм2/с

за температури від 0 до +70 з номінальною тонкістю фільтрації не більш ніж 0,025 мм (максимальний ступінь забруднення — клас 9 за NAS 1638).

Дозволяється експлуатація розподілювачів за температури довкілля від 0 до +55 °C. (температура робочої рідини в межах від 0 до +70 °C)

Кліматичне вироблення й категорія розміщення: УХЛ4, О4, ХЛ1 за ГОСТом 15150.

Технічні характеристики ВЕХ16.574Е В220

Найменування параметрів

Значення параметра

Схема розподілу

574Е

Умовний прохід, мм

16

Витрата робочої рідини, л/хв

125

Максимальна витрата, л/хв

До 180

Номінальний тиск на вході, МПа (кгс/см2)

25 (250)

Максимальний тиск на виході, МПа (кгс/см2)

10 (100)

Максимальний тиск керування, МПа (кгс/см2)

1,0-25,0 (10-250)

Маса не більш ніж кг

9,3

Габаритні та приєднувальні розміри гідророзподільника ВЕХ16

Пристрій і складники гідророзподільника ВЕХ16.574Е В110

Основними елементами розподілювача ВЕХ16 є: корпус (1), дві електромагнітні (5), кнопки ручного перемикання (9), золотник пілота (10) й одна або дві поворотні пружини (4).

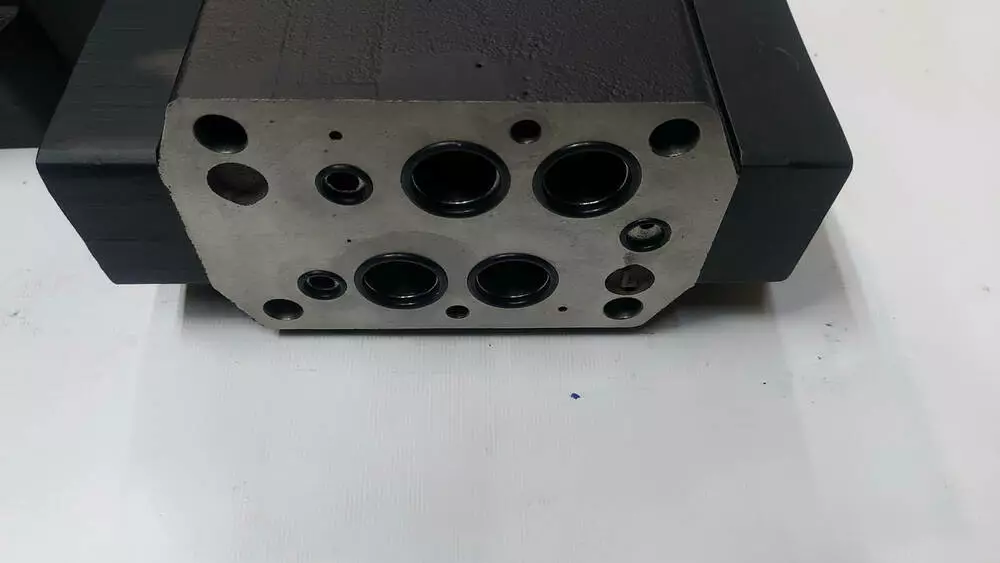

Базовою деталлю гідророзподільника ВЕХ16.574Е є п'ятиканувальний корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

X ― підведення потоку керування;

Y ― слив потоку керування;

Т - отвір для виходу робочої рідини в бак.

Зливні порожнини всередині об'єднані між собою. Лінії керування (7) (X і Y) можуть з'єднуватися з відповідними лініями (P або Т) основного золотника або виводитися окремо на стикову площину.

У гідророзподільнику ВЕХ16.574Е, з огляду на великого діаметра умовного проходу застосовується електрогідравлічне керування за допомогою керівного гідророзподільника — пілота (4), який змінює тиск у торцевих камерах (6) і (8) основного золотника (2). Повернення золотника у вихідне положення здійснюється поворотними пружинами (3). У деяких моделях повернення відбувається гідравлічними зусиллями за допомогою спеціальних поршнів, водночас зусилля можуть бути куди вищими, що підвищує надійність спрацьовування).

Гідрощина основного гідророзподільника не обов'язково має збігатися з гідросхемою керівного (пілота).

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальної (монтажної) плитою типу ВЕХ16-130350.
