Опис товару

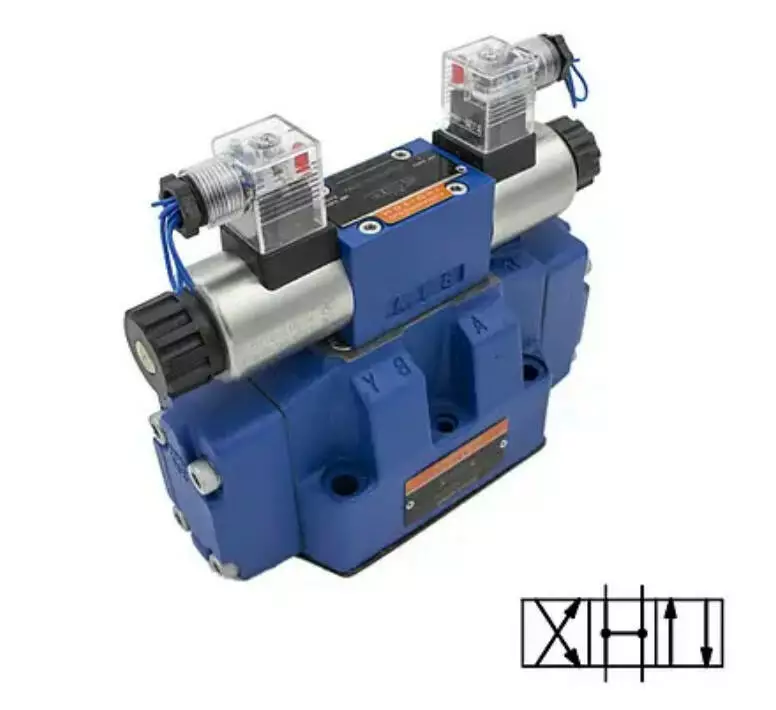

Гідророзподільник H4WEH16H-6XEG24N9Z5L (ДУ16, схема H) ВЕХ16.14 котушка 24 ( є моделі з котушками 12, 110 і 220 В)

Гідророзподільник H4WEH16H-6XEG24N9Z5L — золотисті чотирилінійні з двостороннім електрогідравлічним керуванням, з умовним проходом 16 мм призначені для керування (зміни напрямку або пуску й зупинки потоками робочих рідин у гідравлічних системах.

Гідравлічна схема гідророзподільника H4WEH16H-6XEG24N9Z5L

З'єднання каналів у перехідних положеннях —

Перемикання положення золотуха відбувається за допомогою керівного елемента — пілота. У трипозиційних розподільників з електрогідравлічним керуванням H4WEH16H-6XEG24N9Z5L встановлюється пілот ВЕ6.34.

Гідророзподільники H4WEH16H-6XEG24N9Z5L працюють від мережі постійного або змінного струму з напругою 12 В, 24 В, 36 В, 48 В, 110 В, 220 В,.

Схема H

Гідророзподільник H4WEH16H: будова та принцип дії

У корпусі (1) є основний отвір і канали P, T, A, B. Перемикання розподілювача відбувається під час переміщення золотистика (2) в одне з крайніх положень. Функції керування розрізняються залежно від типу золотника (2), що призводить до зміни конфігурації з'єднань між каналами P, T, A, B. Переміщення золотника (2) з початкового положення здійснюється під дією тиску гідравлічної рідини, що надходить через попередній розподілювач (4), в одну з камер кришки (3). Керування попереднім розподілювачем (4) здійснюється за допомогою електромагнітних (5). У разі аварії перемикання розподілювача (4) може бути виготовлене вручну з використанням аварійної кнопки (6).

Технічні характеристики розподілювача H4WEH16H 6XEG24N9Z5L

Параметри
Значення

Діаметр умовного проходження, мм
16

Макс. витрата робочої рідини, л/хв.
300

Макс. робочий тиск, порти А, В, Р, МПа
35

Макс. робочий тиск, порт Т, МПа
16

Мін. тиск пілотного клапана, МПа
0,45-1,3

Вага, кг.
9,5

Габаритно-приєднувальні розміри гідророзподільника H4WEH16H 6XE G24N9Z5L

Графік залежності тиску та витрати для H4WEH16H

Розшифрування маркування розподілювача WEH16
