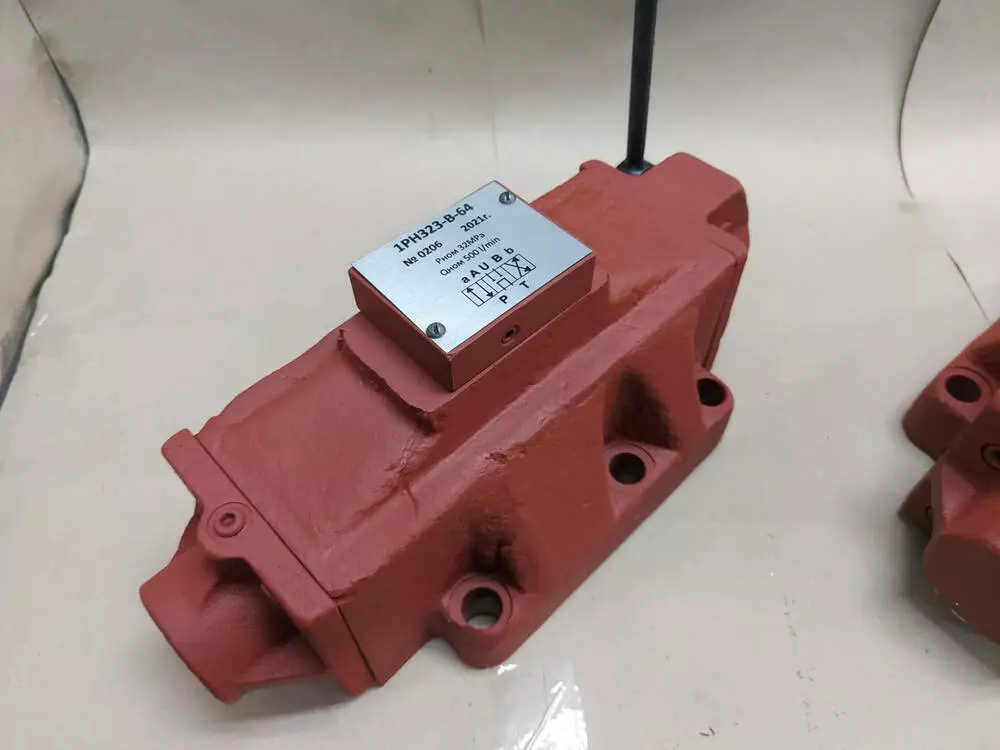

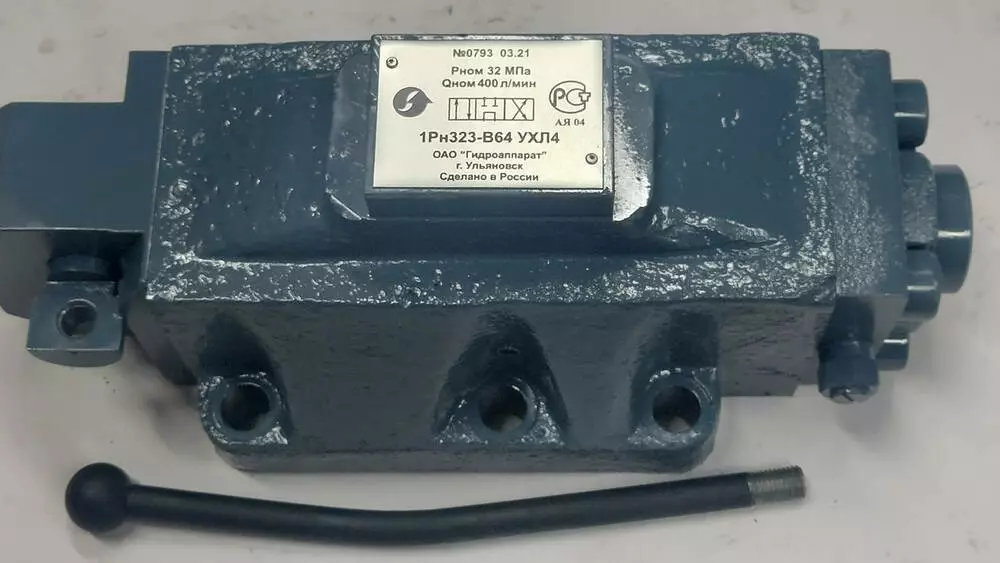

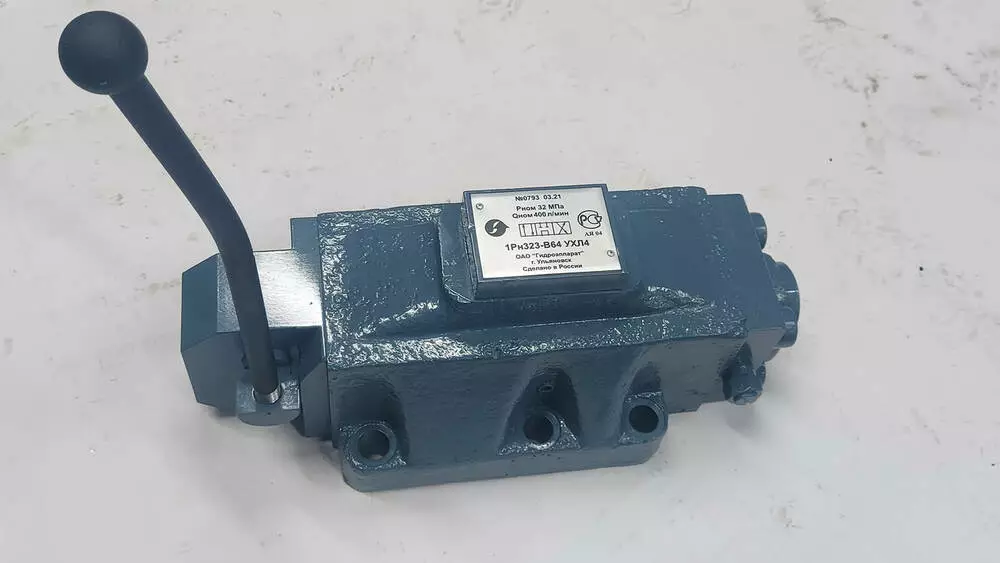

Гідророзподільник 1Рн323В574А з ручним керуванням із пружинним поверненням золотуха.

Призначення та сфера застосування

Гідророзподільники 1Рн323В574А з умовним проходом 32 мм, золотисті, чотирилінійні, з безпосереднім (ручним) керуванням із пружинним поверненням золотушнику призначені для зміни напрямку або пуску та зупинки потоку робочої рідини в гідравлічних системах промислового обладнання.

Наймеєнування

Схема

Гідросхема

З'єднання каналів у перехідних положеннях

Расход

Повернення

1Рн323В574А
574А

500
Пружинне повернення золотушнику

Сфера застосування — станки, преси, системи та пристрої з автоматичним і напівавтоматичним циклом роботи (ГАП, маніпулятори, верстати з ЧПК) та інші стаціонарні та мобільні машини, що працюють за температури довкілля: для виконання ХЛ1 -40 до +50ºС, для виконання УХЛ4 та О4 від +1 до +55ºС. Залежно від виконання гідророзподільника можуть мати різні схеми розподілу потоку та застосовуватися з ручним від ручки, ножним від педалі та механічним від кулачка або ролика різновидів керування.

Гідророзподільники експлуатуються на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с (сСт) і з номінальною тонкістю фільтрації не грубіше 25 мкм. Їхня експлуатація дозволено за температури довкілля від -40 до +50 °C.

Залежно від способу встановлення золотушнику гідророзподільники 1Рну23 поділяються на:

з пружинним поверненням золотушнику (1Рн323В574А тощо);

з фіксацією золотника (1Рн323ФВ574А, тощо).

Залежно від способу керування золотушнику гідророзподільники 1Рну23 поділяються на:

ручне керування (1Рн323В.574А, 1Рн323ФВ.574А, тощо);

ножне керування (1Рн323Н.574А, 1Рн323ФН.574А, тощо);

механічне від кулачка (1Рн323К.574А 1Рн323ФК.574А тощо);

механічне від тяги (1Рн323М.574А, 1Рн323ФМ574А, і т.ін.).

Гідророзподільник 1Рн323ФВ574А встановлюється на оброблену основу та кріпиться за допомогою шести шпильок. Ущільнення роз'єму відбувається гумовими кільцями. У разі течі мастила у сполуках треба підтягнути кріплення гвинти й, якщо це не усуне тічі, треба замінити ущільнення.

Наявність великих зусиль на ручці свідчить про забруднення розподільника механічними домішками. У цьому разі необхідно розібрати розподілювач і промити деталі бензином.

Технічні характеристики 1Рн323В574А

Найменування параметрів

Значення параметра

Схема розподілу

574А

Спосіб керування

ручний

Умовний прохід, мм

32

Витрата робочої рідини, л/хв

500

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Маса не більш ніж кг

41,0

Схема умовного позначення гідророзподільника типу 1Рн323В574А

Приклад умовного позначення гідророзподільника золотистого з ручним керуванням, з фіксацією, умовним проходом 32 мм, з номінальним тиском на вході 32 МПа, схема розподілу 64, призначеної для роботи в помірному кліматі та холодному кліматі, категорія розміщення 4:

Гідророзподільник 1Рн323 В574А УХЛ4.

Габаритні та приєднувальні розміри гідророзподільника 1Рн323В574А

Найменування

L

L1

L2

L3

L4

L5

L6

B

B1

B2

H

H1

H2

H3

H4

d

Значення
412
215,3
179,8
76,2
114,3
190,5
19,2
197
159
38
418
160
60
44
92
21,5
