Опис товару

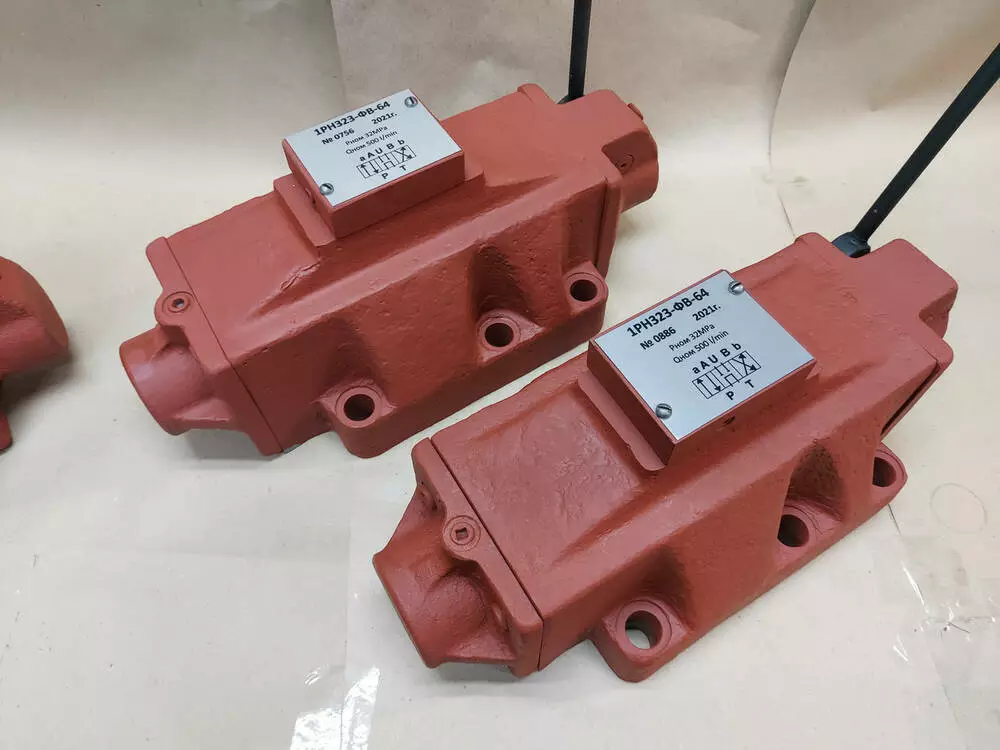

Гідророзподільник 1Рн323ФВ574Б з ручним керуванням із фіксацією.

Призначення та сфера застосування

Гідророзподільники 1Рн323ФВ574Б з умовним проходом 32 мм, золотисті, чотирилінійні, з безпосереднім (ручним) керуванням із фіксацією призначені для зміни напрямку або пуску та зупинки потоку робочої рідини в гідравлічних системах промислового обладнання.

Наймеєнування

Схема

Гідросхема

З'єднання каналів у перехідних положеннях

Расход

Повернення

1Рн323ФВ574Б
574Б

500
Фіксація золотника

Сфера застосування — станки, преси, системи та пристрої з автоматичним і напівавтоматичним циклом роботи (ГАП, маніпулятори, верстати з ЧПК) та інші стаціонарні та мобільні машини, що працюють за температури довкілля: для виконання ХЛ1 -40 до +50ºС, для виконання УХЛ4 та О4 від +1 до +55ºС. Залежно від виконання гідророзподільника можуть мати різні схеми розподілу потоку та застосовуватися з ручним від ручки, ножним від педалі та механічним від кулачка або ролика різновидів керування.

Гідророзподільники експлуатуються на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с (сСт) і з номінальною тонкістю фільтрації не грубіше 25 мкм. Їхня експлуатація дозволено за температури довкілля від -40 до +50 °C.

Залежно від способу встановлення золотника гідророзподільники 1Рну23 поділяються на:

з пружинним поверненням золотника (1Рн323В574Б тощо);

з фіксацією золотника (1Рн323ФВ574Б тощо).

Залежно від способу керування золотушнику гідророзподільники 1Рну23 поділяються на:

ручне керування (1Рн323В.574Б, 1Рн323ФВ.574Б тощо);

ножне керування (1Рн323Н.574Б, 1Рн323ФН.574Б тощо);

механічне від кулачка (1Рн323К.574Б 1Рн323ФК.574Б тощо);

механічне від тяги (1Рн323М.574Б, 1Рн323ФМ574Б тощо).

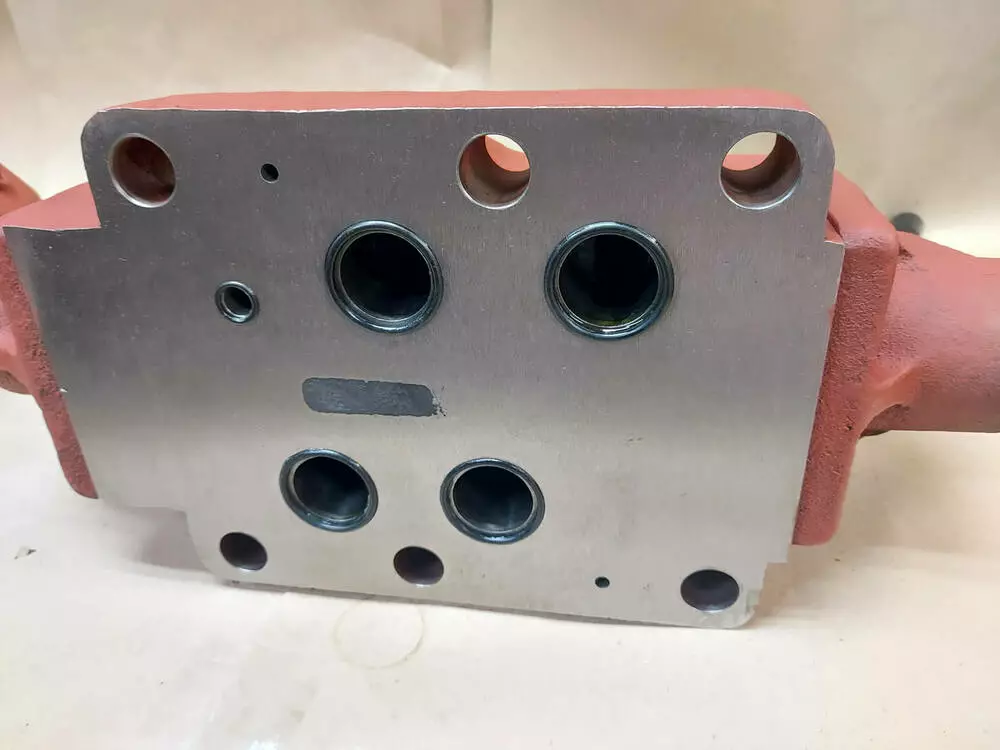

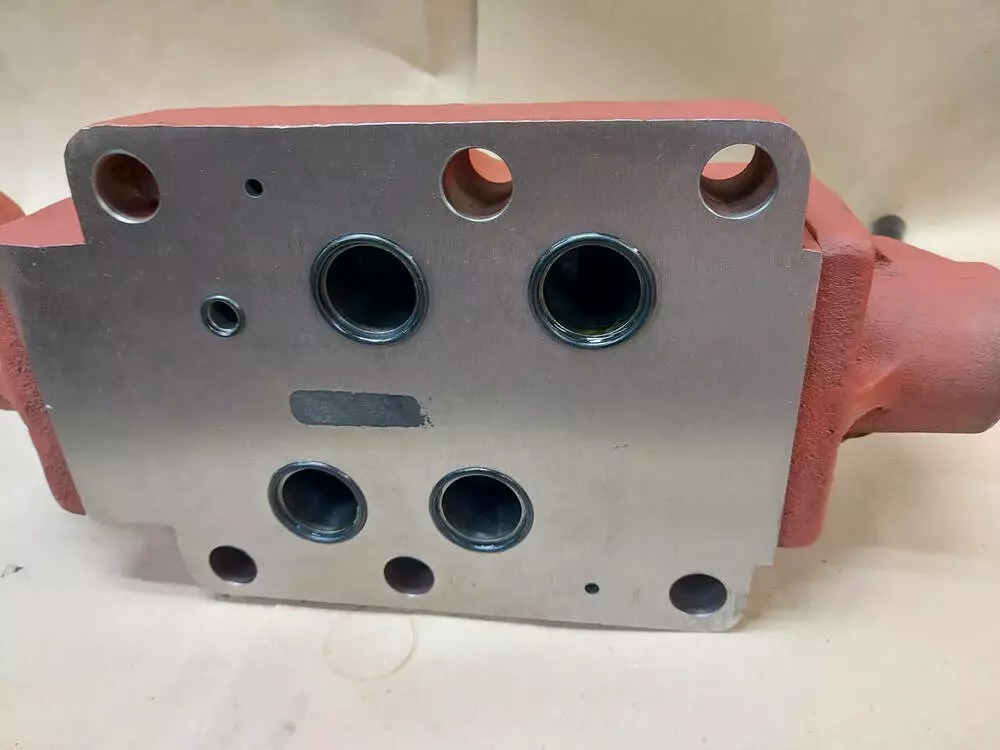

Гідророзподільник 1Рн323ФВ574Б встановлюється на оброблену основу та кріпиться за допомогою шести шпильок. Ущільнення роз'єму відбувається гумовими кільцями. У разі течі мастила у сполуках треба підтягнути кріплення гвинти й, якщо це не усуне тічі, треба замінити ущільнення.

Наявність великих зусиль на ручці свідчить про забруднення розподільника механічними домішками. У цьому разі необхідно розібрати розподілювач і промити деталі бензином.

Технічні характеристики 1Рн323ФВ574Б

Найменування параметрів

Значення параметра

Схема розподілу

574Б

Спосіб керування

ручний

Умовний прохід, мм

32

Витрата робочої рідини, л/хв

500

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Маса не більш ніж кг

41,0

Схема умовного позначення гідророзподільника типу 1Рн323ФВ574Б

Приклад умовного позначення гідророзподільника золотистого з ручним керуванням, з фіксацією, умовним проходом 32 мм, з номінальним тиском на вході 32 МПа, схема розподілу 64, призначеної для роботи в помірному кліматі та холодному кліматі, категорія розміщення 4:

Гідророзподільник 1Рн323 ФВ574Б УХЛ4.

Габаритні та приєднувальні розміри гідророзподільника 1Рну23ФВ574Б

Найменування

L

L1

L2

L3

L4

L5

L6

B

B1

B2

H

H1

H2

H3

H4

d

Значення
412
215,3
179,8
76,2
114,3
190,5
19,2
197
159
38
418
160
60
44
92
21,5
