Опис товару

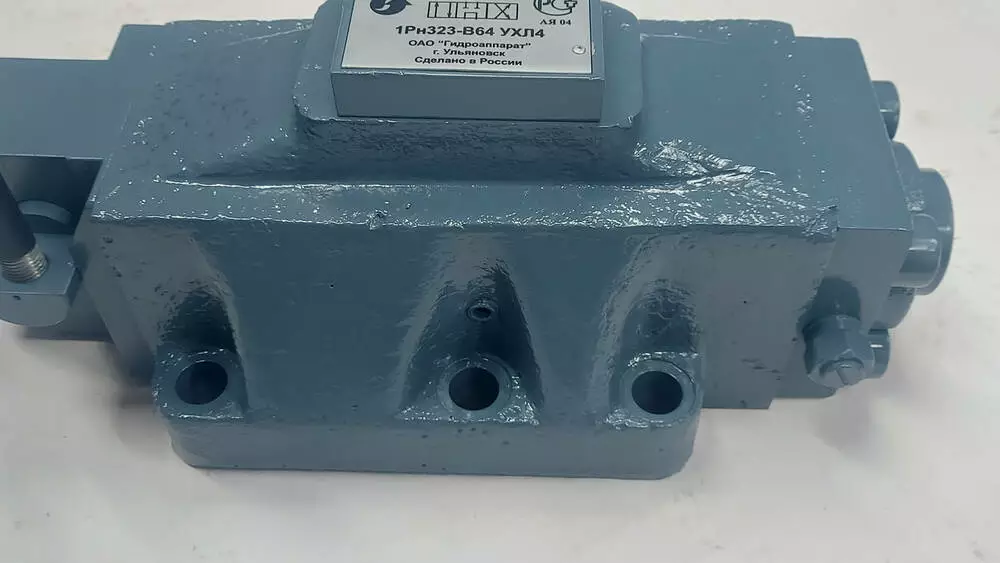

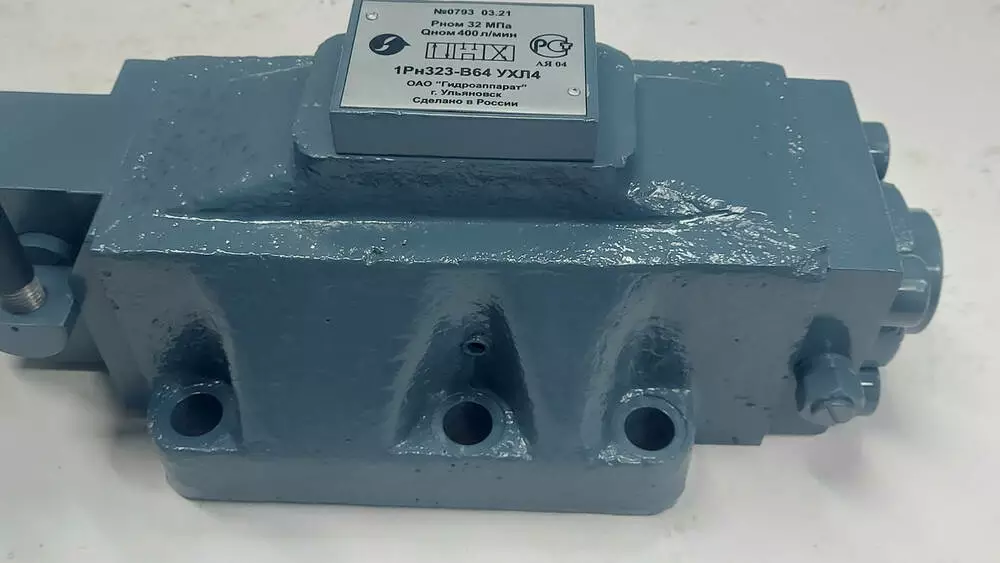

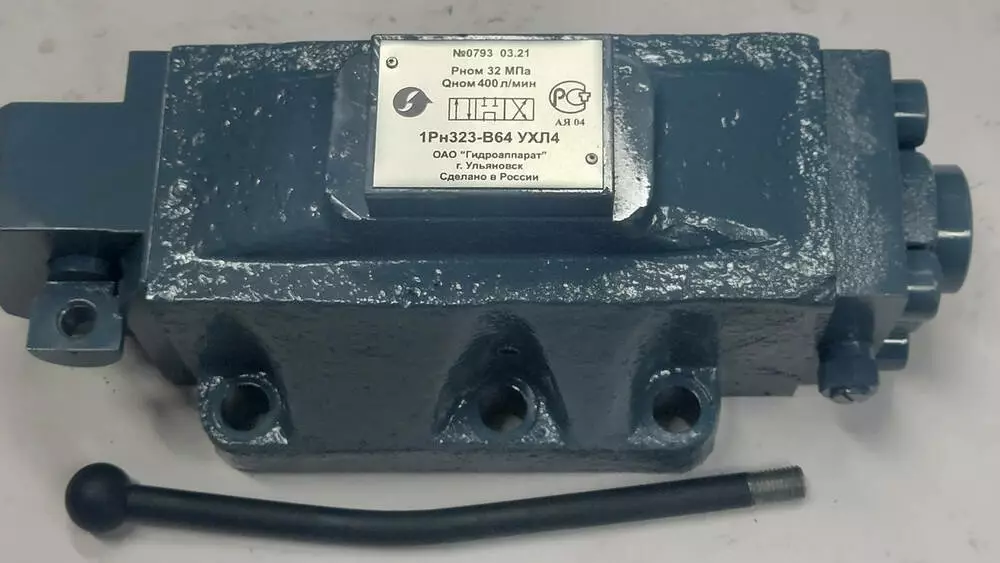

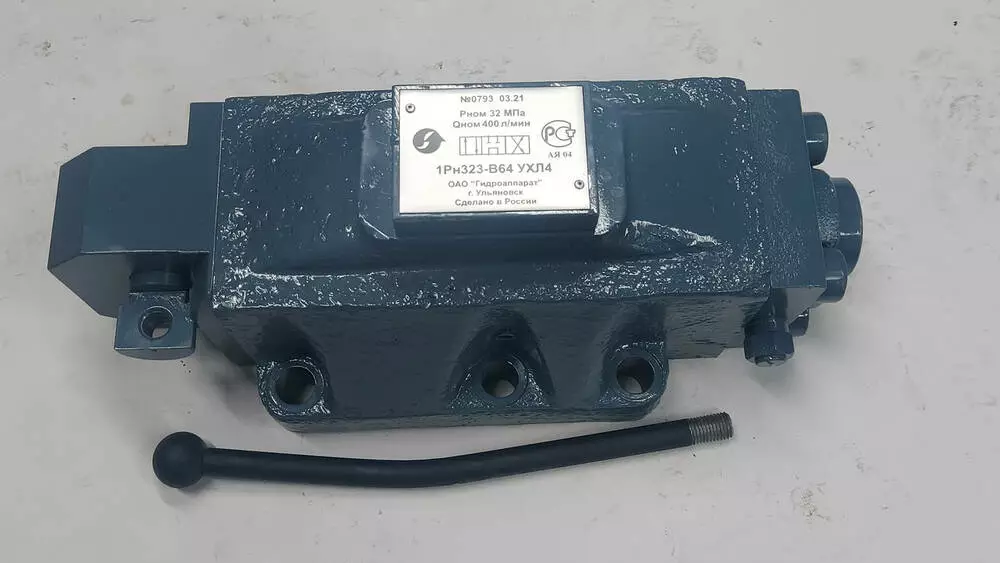

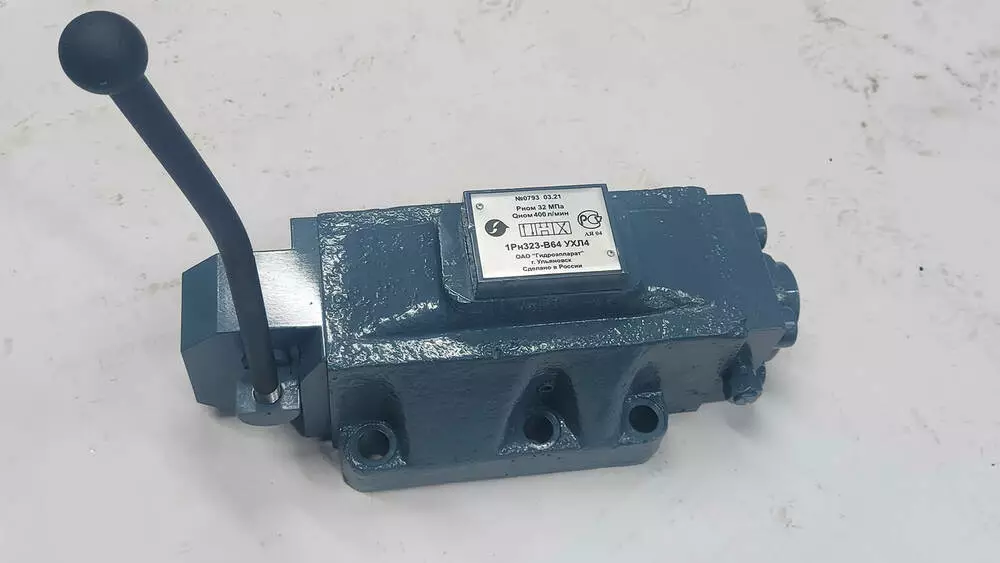

Гідророзподільник 1Рн323ФВ14 з ручним керуванням із фіксацією.

Призначення та сфера застосування

Гідророзподільники 1Рн323ФВ14 з умовним проходом 32 мм, золотисті, чотирилінійні, з безпосереднім (ручним) керуванням із фіксацією призначені для зміни напрямку або пуску та зупинки потоку робочої рідини в гідравлічних системах промислового обладнання.

Наймеєнування

Схема

Гідросхема

З'єднання каналів у перехідних положеннях

Расход

Повернення

1Рн323ФВ14
14

500
Фіксація золотника

Сфера застосування — станки, преси, системи та пристрої з автоматичним і напівавтоматичним циклом роботи (ГАП, маніпулятори, верстати з ЧПК) та інші стаціонарні та мобільні машини, що працюють за температури довкілля: для виконання ХЛ1 -40 до +50ºС, для виконання УХЛ4 та О4 від +1 до +55ºС. Залежно від виконання гідророзподільника можуть мати різні схеми розподілу потоку та застосовуватися з ручним від ручки, ножним від педалі та механічним від кулачка або ролика різновидів керування.

Гідророзподільники експлуатуються на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с (сСт) і з номінальною тонкістю фільтрації не грубіше 25 мкм. Їхня експлуатація дозволено за температури довкілля від -40 до +50 °C.

Залежно від способу встановлення золотушнику гідророзподільники 1Рну23 розділяються на:

з пружинним поверненням золотника (1Рн323В64 тощо);

з фіксацією золотника (1Рн323ФВ64 тощо).

Залежно від способу керування золотушнику гідророзподільники 1Рну23 розділяються на:

ручне керування (1Рн323В.64, 1Рн323ФВ.64 тощо);

ножне керування (1Рн323Н.64, 1Рн323ФН.64 тощо);

механічне від кулачка (1Рн323К.64 1Рн323ФК.64 тощо);

механічне від тяги (1Рн323М.64, 1Рн323ФМ64 тощо).

Гідророзподільник 1Рн323установлюється на оброблену основу та кріпиться за допомогою шести шпильок. Ущільнення роз'єму відбувається гумовими кільцями. У разі протікання оливи у сполуках треба підтягнути кріплення гвинти й, якщо це не усуне тічі, треба замінити ущільнення.

Наявність великих зусиль на ручці свідчить про забруднення розподільника механічними домішками. У цьому разі необхідно розібрати розподілювач і промити деталі бензином.

Технічні характеристики 1Рн323ФВ14

Найменування параметрів

Значення параметра

Схема розподілу

14

Спосіб керування

ручний

Умовний прохід, мм

32

Витрата робочої рідини, л/хв

500

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Маса не більш ніж кг

41,0

Схема умовного позначення гідророзподільника типу 1Рн323ФВ14

Приклад умовного позначення гідророзподільника золотистого з ручним керуванням, з фіксацією, умовним проходом 32 мм, з номінальним тиском на вході 32 МПа, схема розподілу 64, призначеної для роботи в помірному кліматі та холодному кліматі, категорія розміщення 4:

Гідророзподільник 1Рн323 ФВ14 УХЛ4.

Пристрій і складники гідророзподільника 1Р323ФВ14

Основними елементами розподілювача 1Рн323ФВ14 є: корпус (1), ручка (2) золотник (3) і поворотні пружини (4) або фіксатор (6) (для гідророзподільника з фіксацією). Золотник 3 в корпусі 1 перемикається вручну за допомогою ручки 2 (або поворотного перемикача), пов'язаної з золотником через повідець 5. У трипозиційних гідророзподільниках із пружинним центруванням після зняття зусилля з рукоятки золотушник пружинами 4 встановлюється в середню (нейтральну) позицію. У гідророзподільниках із фіксацією пружини немає, і золотник у кожній з позицій утримується кульковим пружинним фіксатором 6.

У корпусі гідророзподільника 1Рн323 Ду=32 мм методом лиття виготовлені канали для під'єднання основних ліній (Р, Т, А і В), ліній керування (X-підвод, Y- слив) і дренажної лінії L (тільки для трипозиційних розподільників із гідравлічним центруванням). Основні лінії пов'язані з п'ятьма кільцевими канавками через отвори під золотник, водночас зливні канавки в чотирилінійних апаратах з'єднані між собою, а в п'ятилінійних — виведені окремо. Лінії X і Y можуть об'єднуватися з лініями Р і Т.

З'єднання ліній Х-Р у гідророзподільниках 1Рн323 можливо тільки у разі тиску на вході гідророзподільника не більш ніж 25 МПа, інакше необхідно застосовувати клапан співвідношення тисків (модульна плитка завтовшки 25 мм), який знижує тиск керування, і вимовляти під час замовлення робоче тиск на вході 32 МПа. У разі з'єднаних ліній Х-Р для гідророзподільників 14, 54, 64, 64 А, 104, 124, 154, 574, 574Д, 15, 55, 65 А та 574 виготовлений за гідросхеми, підпір у зливній лінії має бути меншим за 1,4 МПа.

Не допускається з'єднання ліній Y-T за тиску в лінії Т понад 6 МПа, а також для схем, зазначених вище, за об'єднаних ліній Х-Р (якщо лінії X і Р не об'єднані, тиск керування має перевищувати тиск у лінії Т не менш ніж на 1,4 МПа) Для об'єднання ліній керування з основними треба демонтувати корки (К1/8).

Для ущільнення стикової площини гідророзподільників 1Рну23 використовуються кільця ущільнювальні за ГОСТ 9833-73.

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою.

Габаритні та приєднувальні розміри гідророзподільника 1Рн323ФВ14

Найменування

L

L1

L2

L3

L4

L5

L6

B

B1

B2

H

H1

H2

H3

H4

d

Значення
412
215,3
179,8
76,2
114,3
190,5
19,2
197
159
38
418
160
60
44
92
21,5
