Описание товара

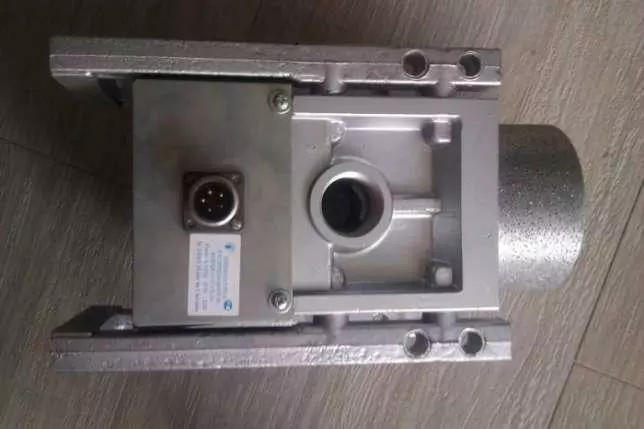

Пневмораспределители 3МП-16М трёхлинейный сдвоенный.

Пневмораспределители 3МП-16М (другое название ― клапан сдвоенный трёхходовый) ― трехлинейные сдвоенные с условным проходом 40 мм, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием управления. Основное предназначение пневмораспределителя трехлинейного сдвоенного – это изменение потока сжатого воздуха в пневмоприводах кузнечно-прессовых и иных машин, в которых используются двуручные или педальные системы управления.

Пневмораспределители 3МП-40М предназначены для работы на сжатом воздухе при давлении от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло кинетической вязкостью от 10 до 35 мм°/с (сСт) при температуре 50°С, концентрацией из расчета 1-2капли на 1 м³ воздуха, приведенного к нормальным условиям (температуре 20 ° С, давлению 101325 Га) по ГОСТ 12449.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Вибропрочность и виброустойчивость распределителя соответствуют III степени жесткости по ГОСТ 28988—91.

Пневмораспределители 3МП-40М устанавливаются в любом пространственном положении и крепятся с помощью четырёх винтов через отверстия в корпусе распределителя или в его основании.

Устройство пневмораспределителя 3МП-40М

Пневмораспределители 3МП-40М состоят из 2-х соединённых между собой клапанных секций . Управление работой каждой секции осуществляется трехлинейным распределителем (клапаном П-РЭ 7312) с электромагнитным управлением (электромагнит постоянного тока 24 или 110 В). Для контроля неисправности каждой из трехлинейных секций, к их полостям пневмоусилителей подключен датчик давления, состоящий из двух поршней и микропереключателей. Управление каждой секцией осуществляется по отдельной электрической цепи с присоединительным разъемом. Подключение пневмораспределителей 3МП-40М к пневматической сети осуществляется пневматическими шлангами или жесткими трубопроводами с внутренним сечением соответствующим условному проходу распределителя равному Ду=16мм, через отверстия в корпусе с конической резьбой: "Вход" К1/2", "Выход" К3/4".

Для исключения возможности рассогласования управляющих сигналов, приводящей к несинхронности срабатывания секций пневмораспределителя 3МП-40М в конструкции распределителя предусмотрен электронный блок управления.

Пневматическая схема 3МП-40М

Позиц. обозн.

Наименование

Кол-во

Примечание

Р1, Р2

Распределитель П-ЭПР3.612М УХЛ4

2

- 24В

Р1, Р2

Распределитель П-ЭПР3.615 УХЛ4

2

- 110В

ДД

Датчик давления ММ-125

1

Исполнение пневмораспределителя нормально-закрытое, то есть при обесточенных катушках электромагнитов переход воздуха закрыт. При подаче электрического сигнала на электромагниты пилотных распределителей сжатый воздух поступает в полости пневмоусилителей обеих секций. Под давлением сжатого воздуха клапанные блоки пепремещаются к нижним сёдлам и перекрывают их выхлопные отверстия. Воздух поступает на выход распределителя. После снятия напряжения с обмоток катушек электромагнитов доступ сжатого воздуха в полость перекрывается, одновременно соединяя ее с атмосферой. В это время пружины возвращают в исходное положение клапаны, перекрывая доступ сжатого воздуха в пневмораспределитель.

Если при включении клапана один из поршней не включится ( не выключится), то сжатый воздух будет стравливаться через глушитель другой секции в атмосферу и давление на выходе не будет превышать 0,09 МПа. Одновременно коромысло перекосится и нажмёт на микропереключатель, который разомкнёт электрическая цепь сигнализатора.

Примечания по эксплуатации

Время рассогласования электрических сигналов управления секциями пневмораспределителя не должно быть более 0,5 с;

Степень защиты от воздействия окружающей среды и степень защиты персонала от соприкосновения к токоведущим частям IP20 по ГОСТ 14254-96;

Изготавливается на подключение к сети постоянного тока напряжением 24 (стандарт) и 110 вольт (по заказу);

Колебания напряжения питания от номинального в пределах 10%;

Технические характеристики пневмораспределителя 3МП-40М

Параметр

Значение

Условный проход пневмораспределителя, мм

40

Потребляемая мощность, Вт (не более)

20,0

Номинальное / минимальное давление, МПа

1,0 / 0,25

Пропускная способность пневматической линии "Вход" (1) ― "Выход" (2) , Кv, м³/ч, не менее

6,5

Пропускная способность пневматической линии "Выход" (2) ― "Атмосфера" (3) , Кv, м³/ч, не менее
12,5

Остаточное давления воздуха на выходе при опоражнивании пневмомагистрали через одну секцию пневмораспределителя при давлении 0,5 МПа, МПа, не более
0,02

Время включения при давлении 0,63 МПа, с, не более

0,06

Время выключения при давлении 0,63 МПа, с, не более
0,08

Максимальное число срабатываний при 0,63 МПа, мин-1

100

Общая утечка из полостей распределителя, см3/мин, не более

1000

Полный средний ресурс, циклов,не менее
2*106

Средняя наработка на отказ, циклов,не менее
1*106

Напряжение постоянного тока, В
24, 110

Масса, кг

12,5

Присоединительные резьбы "Вход"/"Выход"

К11/2" / К2"

Схема обозначения пневмораспределителя 3МП-16М
