Описание товара

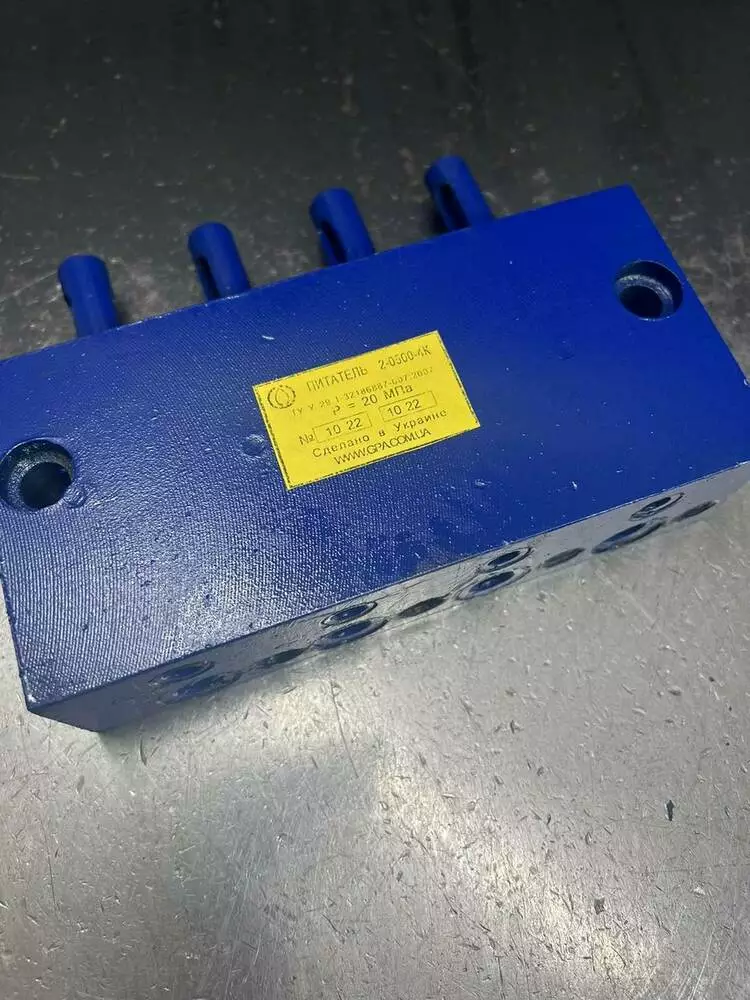

Купить Питатель двухлинейный 2-0500-4К по лучшей цене от поставщика гидравлики №1 в Украине

Питатели двухлинейные 2-0200-1-К, 2-0500-1-К, 2-0200-2-К, 2-0500-2-К, 2-1000, 2-2500 применяются в двухлинейных централизованных автоматических и ручных системах смазки для периодической (импульсной) подачи смазочного материала к трущимся частям механизмов и узлов при давлении в магистральных линиях до 20 МПа. Завод-изготовитель поставляет питатели с отводами сбоку, которые подают смазочный материал при прямом и обратном ходах поршня в один и тот же отвод. В зависимости от объема порции смазочного материала, подаваемого к смазываемой точке, питатели изготавливают четырех типов в двух исполнениях: регулируемые и нерегулируемые.

Питатели двухлинейные 2-0200, 2-0500, 2-1000, 2-2500 с метрической резьбой приспособлены для безрезьбового соединения маслопроводами при помощи зажимной втулки и уплотнителя из мягкого металла, которые поставляются в комплекте с питателями, причем уплотнительные кольца поставляются в количестве - два комплекта. Для присоединения питателей серии К к магистралям применяется резьба трубная К 3/8", а к трубопроводам, ведущим к смазываемым точкам, трубная - К 1/4" .Оба типа резьбовых отверстий по ГОСТ 6211—52. При стыковом присоединении в корпусе питателей серии М предусмотрены метрические резьбы: М16x1,5 и М12x1,25.

Под производительностью питателя подразумевают объем смазки, подаваемой в каждую смазываемую точку за один ход поршня или, иначе, за один цикл работы смазочной установки. Объем смазочного материала, подаваемый поршнем, можно регулировать, подкручивая регулировочныевинты. Окна в корпусах ограничителей могут быть при необходимости закрыты прозрачной небьющейся пластмассой.

Структура условного обозначения питателей двухлинейных

2
-
0500
-
2

К

УХЛ4

Климатическое исполнение по ГОСТ 15150

Присоединение:

П - притычное (стыковое) исполнение;

К - коническая резьба;

М - метрическая резьба

Количество отводов: 1, 2, 3, 4

Номинальная подача:

0200 - 2 см³ на ход;

0500 - 5 см³ на ход;

1000 - 10 см³ на ход;

2500 - 25 см³ на ход

2 - питатель двухлинейный централизованной смазки

Основные параметры питателей двухлинейных 2-0200, 2-0500, 2-1000, 2-2500

Обозначение
Число промежуточных секций
Параметры

Подача мин. / макс., см³
Рабочее давление, МПа
Зазор в поршневой паре / в золотниковой паре, мм

Питатель 2-0200-1К
1
0,5 / 2,0
1...20
0,008 / 0,001

Питатель 2-0200-2К
2
0,5 / 2,0
0,008 / 0,001

Питатель 2-0200-3К
3
0,5 / 2,0
0,008 / 0,001

Питатель 2-0200-4К
4
0,5 / 2,0
0,008 / 0,001

Питатель 2-0500-1К
1
1,5 / 5,0
0,008 / 0,018

Питатель 2-0500-2К
2
1,5 / 5,0
0,008 / 0,018

Питатель 2-0500-3К
3
1,5 / 5,0
0,008 / 0,018

Питатель 2-0500-4К
4
1,5 / 5,0
0,008 / 0,018

Питатель 2-1000-1К
1
3,0 / 10,0
0,008 / 0,018

Питатель 2-1000-2К
2
3,0 / 10,0
0,008 / 0,018

Питатель 2-2500-1К
1
9,0 / 25,0
0,01 / 0,015

Габаритные и присоединительные размеры питателей стыкового (притычного) исполнения

Обозначение
Число секций
Размеры, мм
Масса, кг

L
B
H
h
A1
A
L1
L2
L3
n
K

Питатель 2-0200-1-П
1
38
36
112
65
42
-
15
-
-
2
3
0,58

Питатель 2-0200-2-П
2
56
36
112
65
42
-
15
30
28
2
6
0,98

Питатель 2-0200-3-П
3
86
36
112
65
42
30
15
30
28
4
9
1,38

Питатель 2-0200-4-П
4
116
36
112
65
42
60
15
30
28
4
12
1,83

Питатель 2-0500-1-П
1
44
45
126
80
52
-
19
-
10
2
3
1,05

Питатель 2-0500-2-П
2
68
45
126
80
52
-
19
38
34
2
6
1,70

Питатель 2-0500-3-П
3
106
45
126
80
52
38
19
38
34
4
9
2,63

Питатель 2-0500-4-П
4
144
45
126
80
52
76
19
38
34
4
12
3,61

Питатель 2-1000-1-П
1
68
45
126
80
52
-
19
38
34
2
5
1,70

Питатель 2-1000-2-П
2
144
45
126
80
52
76
19
38
34
4
10
3,61

Габаритные и присоединительные размеры питателей с конической резьбой

Обозначение
Число секций
Размеры, мм
Масса, кг

L
B
h
H
A
A1
B1
B2
b
b2
B3
h1
L1
L2

Питатель 2-0200-1-К
1
46
36
65
112
-
42
9
24
6
11
17
36
2,4
30
0,73 (0,55)

Питатель 2-0200-2-К
2
76
36
65
112
-
42
9
24
6
11
17
36
2,4
30
1,52 (1,2)

Питатель 2-0200-3-К
3
106
36
65
112
30
42
9
24
6
11
17
41
2,1
30
-

Питатель 2-0200-4-К
4
136
36
80
112
60
42
9
24
6
11
17
41
2,1
30
-

Питатель 2-0500-1-К
1
54
45
80
126
34
52
13
33
6
11
17
48
8
38
1,53 (1,25)

Питатель 2-0500-2-К
2
92
45
80
126
72
52
13
33
6
11
17
48
8
38
0,57 (2,25)

Питатель 2-0500-3-К
3
130
45
80
126
110
52
13
33
6
11
17
48
8
38
3,55 (3,2)

Питатель 2-0500-4-К
4
168
45
80
126
148
52
13
33
6
11
17
48
8
38
4,59 (4,2)

Питатель 2-1000-1-К
1
92
45
80
126
-
52
13
33
6
11
17
48
46
76
2,58 (2,3)

Питатель 2-1000-2-К
2
168
45
80
126
-
52
13
33
6
11
17
48
46
76
4,52 (4,2)

Питатель 2-2500-1-К
1
70
67
130
198
50
98
21
54
6
11
17
85
8
-
4,48 (4,2)

Примечание:

- присоединительная резьба коническая 3/8" (метрическая М16х1,5).
