Описание товара

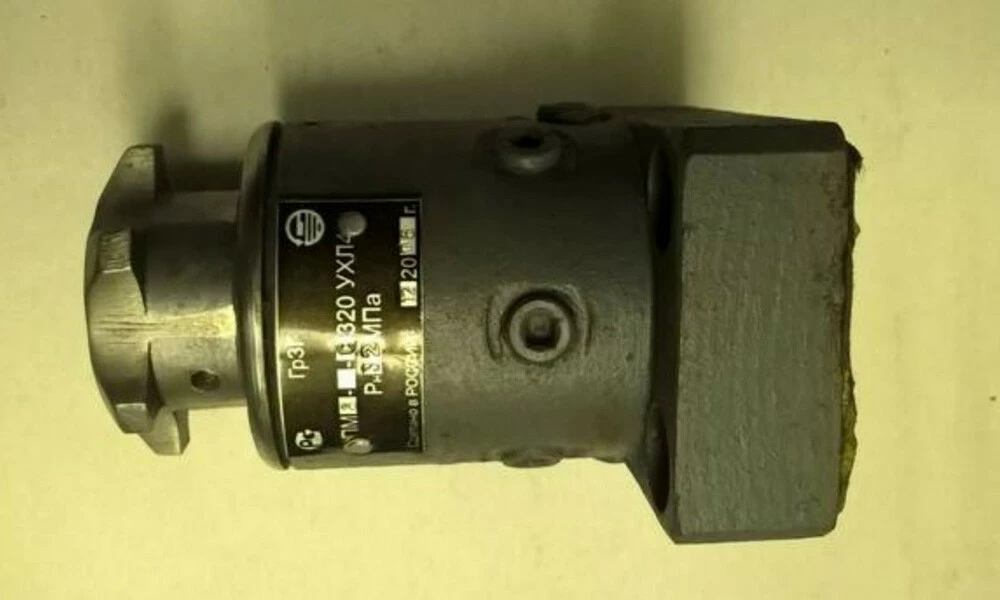

Переключатель манометра ПМ6-320

Переключатели манометра ПМ2.1-320, ПМ2.2-320, ПМ2.1-С320, ПМ2.2-С320, ПМ6-320, ПМ6-С320, ЗМ2.1-320, ЗМ2.2-320, ЗМ2.1-С320, ЗМ2.2-С320, ЗМ6-320, ЗМ6-С320 предназначены для применения в гидросистемах станков и других машин для последовательного подключения манометра к полостям, в которых необходимо замерить давление с последующей его разгрузкой в сливную магистраль.

Дополнительная информация: манометры (подключаются к переключателю манометров) предназначены для испытаний, поверки и настройки приборов регулирования давления в гидросистемах, а также для измерений в пределах установленной погрешности избыточного давления рабочей жидкости.

Переключатели манометров ПМ2-320 и ПМ6-320 на номинальное давление в 32 МПа нашли широкое применение в машиностроительной отраслях, в отраслях автомобилестроения и тракторостроения. Переключатели манометра используются в гидравлических системах измерения и регулирования давления рабочей жидкости (обычно, это индустриальные масла).

Переключатели манометров ПМ2, ПМ6 имеют следующие конструктивные исполнения:
1. По присоединению:

- резьбовое:

ПМ 2.1-320 – с креплением на торцевой плоскости;

ПМ 2.2-320 – с креплением на боковой плоскости;

ПМ 6-320 - с фланцевым креплением;
- стыковое:

ПМ 2.1-С320 – с креплением на торцевой плоскости;

ПМ 2.2-С320 – с креплением на боковой плоскости;

ПМ 6-С320 - с креплением на вертикальной или горизонтальной плоскости;

2. По числу точек замера давления:

ПМ2-1-320, ПМ2-2-320, ПМ2-1-С320,ПМ2-2-С320 – двухточечные;

ПМ6-320, ПМ6-С320 – шеститочечные.

3. Климатическое исполнение:

УХЛ4 – для районов с умеренным климатом;

О.4 – для районов с тропическим климатом.

Переключатели ПМ 2-1-320, ПМ 2-2-320, ПМ 2-1-С320, ПМ 2-2-С320, ПМ 6-320, ПМ 6-С320, ЗМ 2-1-320, ЗМ 2-2-320, ЗМ 2-1-С320, ЗМ 2-2-С320, ЗМ 6-320, ЗМ 6-С320 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью от 10 до 400 cСт, при температуре рабочей жидкости от +10 до +70 °С и температуре окружающей среды от +1 до 55 °С.

Технические характеристики переключателей манометров ПМ2, ПМ6

Обозначение
Присоединение
Ном. давление настройки, МПа
Сила управления, Н
Число точек замера
Вид крепления
Масса, кг
Габаритные размеры, мм

Переключатель манометра ПМ2-1-320

(аналог устаревшего ЗМ2-1-320)
К 1/8"
32
60
2
Торцевое
1,35
73x60x60

Переключатель манометра ПМ2-2-320

(аналог устаревшего ЗМ2-2-320)
2
Боковое
1,35
73x60x60

Переключатель манометра ПМ6-320

(аналог устаревшего ЗМ6-320)
6
Фланцевое
1,5
101x70x70

Переключатель манометра ПМ2-1-С320

(аналог устаревшего ЗМ2-1-С320)
Стыковое
2
Торцевое
1,35
73x60x60

Переключатель манометра ПМ2-2-С320

(аналог устаревшего ЗМ2-2-С320)
2
Боковое
1,35
73x60x60

Переключатель манометра ПМ6-С320

(аналог устаревшего ЗМ6-320)
6
C креплением на вертикальной или горизонтальной плоскости
1,5
101x70x70

Габаритные и присоединительные размеры переключателей манометров

ПМ6

Переключатель ПМ6-320

Переключатель ПМ6-С320

Пример расшифровки условного обозначения переключателя манометров ПМ6-С320 УХЛ4:

переключатель манометра с шестью точками замера давления, со стыковым креплением, рассчитанный на номинальное давление в 32 МПа, климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4
