Описание товара

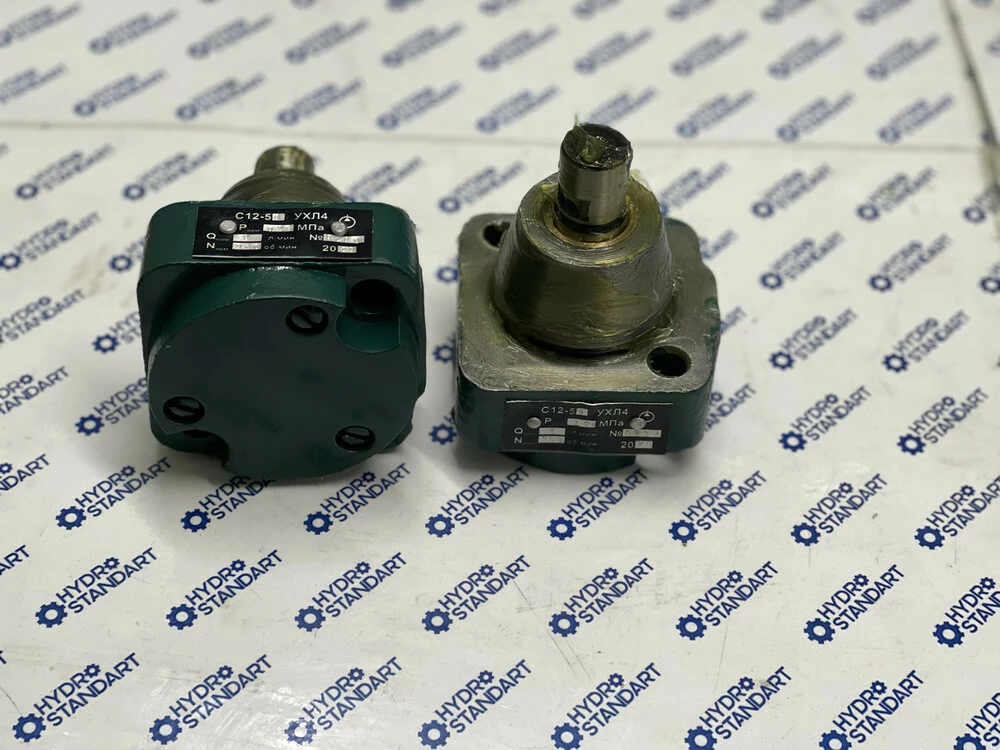

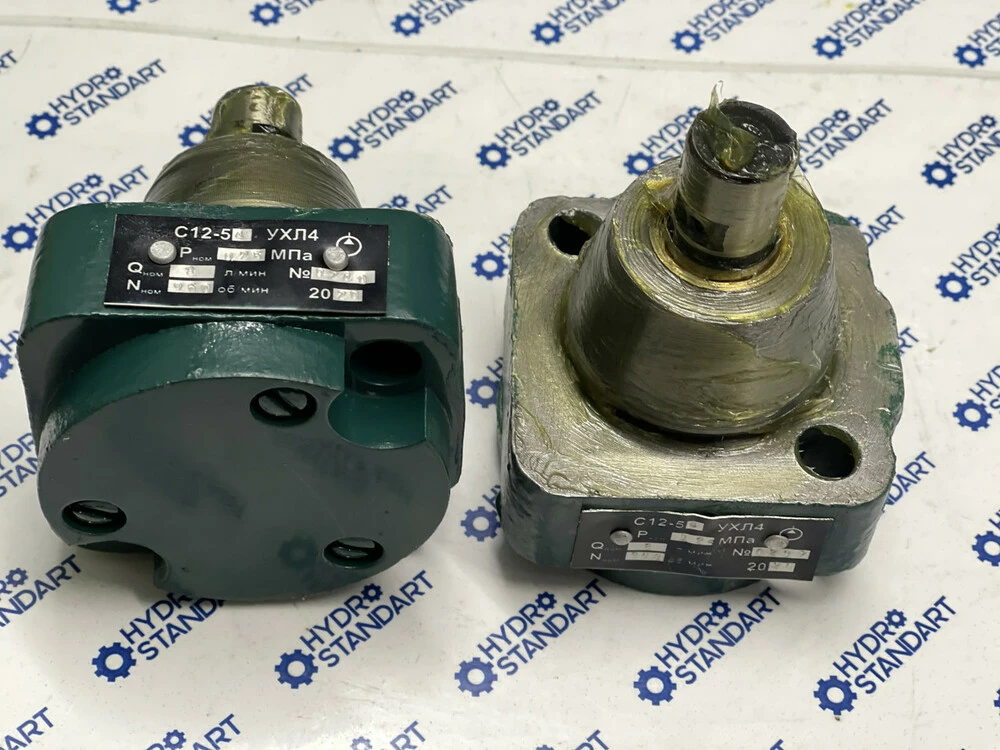

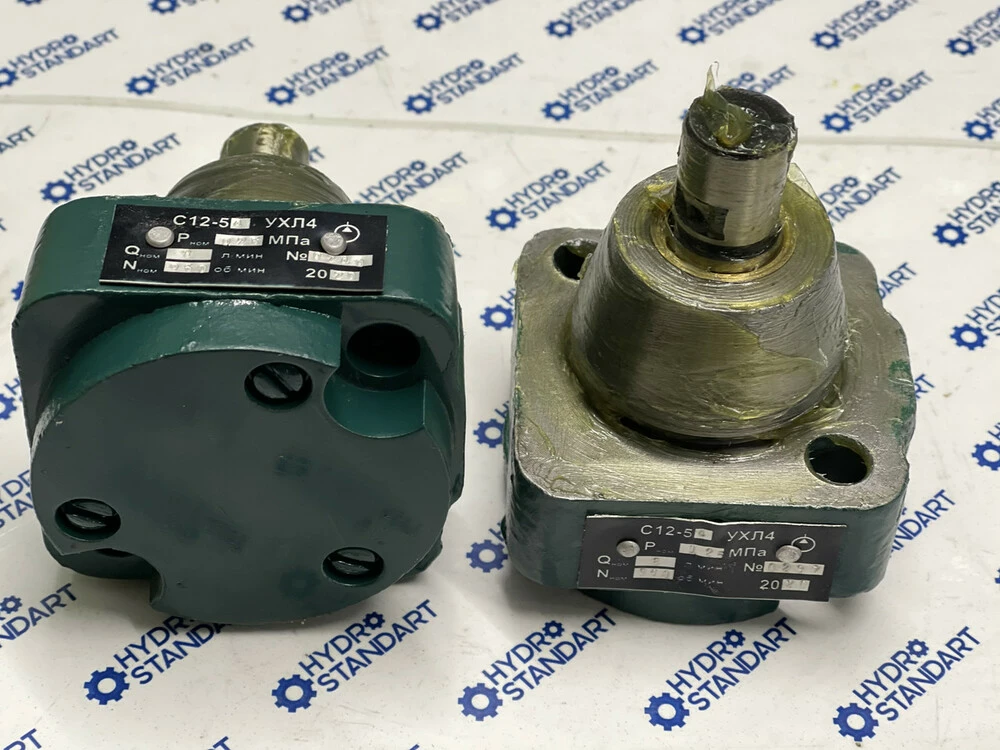

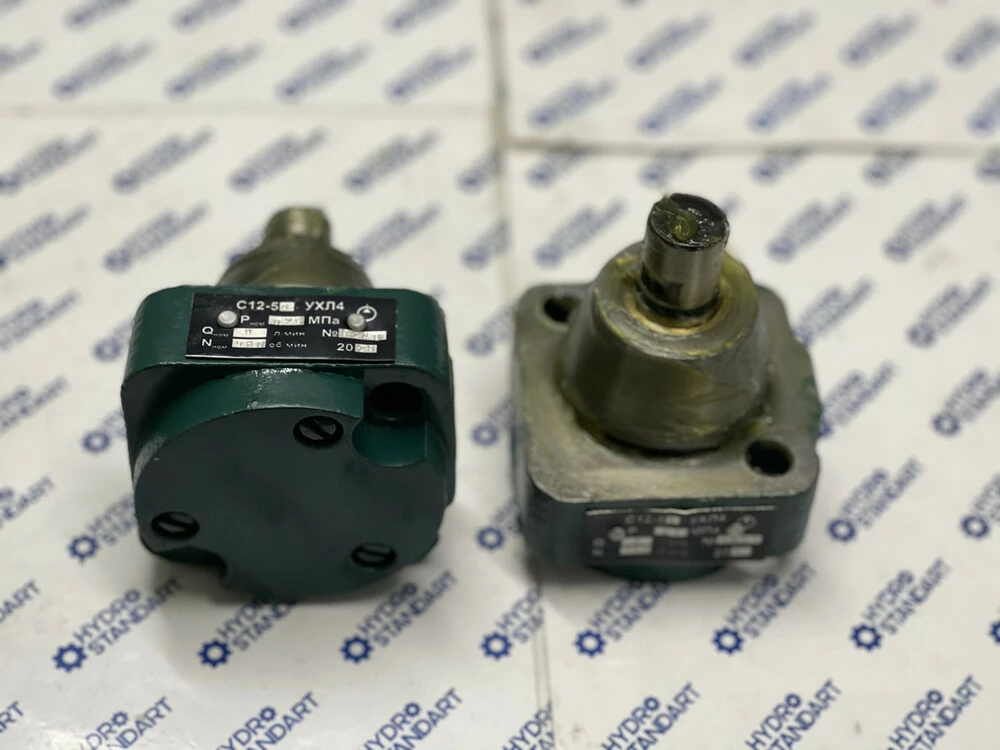

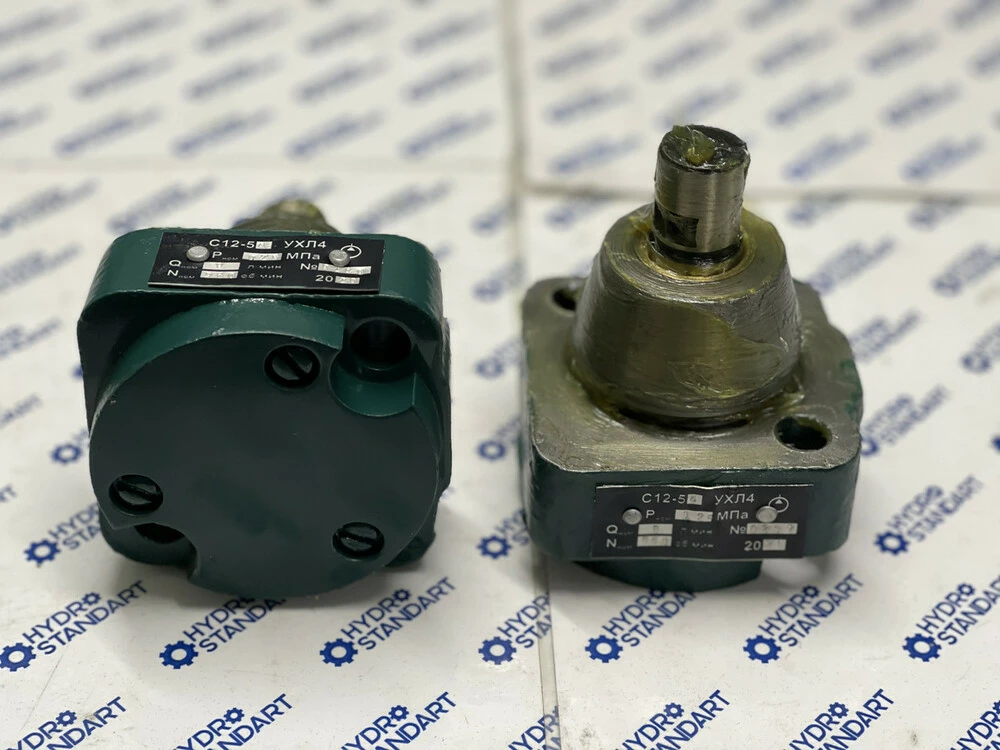

Насос С12-5М-6,3 – гидравлический пластинчатый смазочный насос. Модернизированный нерегулируемый гидронасос для смазки однократного действия с цилиндрической посадкой. Подает минеральное масло постоянным по величине и направлению потоком в смазочные системы промышленных станков, машин и механизмов. Производительность – 8 литров в минуту, давление – 0,25 Мпа. Вес – 2,5 кг. Направление вращения вала – правое (по часовой стрелке со стороны привода).

Изготовление по ТУ 2.053.1764-85. Производитель – Елецкий завод Гидропривод. Устаревший аналог – лопастной С12-54 с конической посадкой. Модификации – насос смазки С12-4М-6,3 с реверсивным вращением.

Технические характеристики

Технические характеристики насоса для смазки
С12-5М-6,3

Рабочий объем, см³

6,3

Подача, л/мин

номинальная

8

при 960 об/мин
5,12

Давление на выходе, МПа

номинальное

0,25

предельное
0,4

Частота вращения, об/мин

Номинальная

1500

Минимальная

480

максимальная

2000

Номинальная мощность, кВт
0,12

Маркировка аналога
С12-54

Масса, кг
2,5

Эксплуатационные характеристики

Смазочный насос С12-5М-6,3

Климатическое исполнение

УХЛ

Категория размещения

4

Направление вращения

правое

Коэффициент подачи, %
≥85

Гарантия, мес.

12

t масла, °С
Минимальная

+10

Максимальная

+50

Вязкость масла, сСт

17-213

Тонкость фильтрации, мкм
25

Класс чистоты масла
12

Тип монтажной плоскости
цилиндрическая

Технические параметры и типы масел, применяемых для гидравлического пластинчатого насоса С12-5М-6,3:

Марки масла – индустриальные общего значения согласно ГОСТ 20799-75, индустриальные гидравлические ВНИИНП-403 (ГОСТ 16728-78) и серии ИГП
Класс чистоты – не грубее 12 согласно ГОСТ 17216-71
Тонкость фильтрации – 25мкм

Расшифровка маркировки

Чертеж и размеры

Установочные, габаритные и присоединительные размеры и чертеж модернизированного насоса для смазки типа С12-5М-6,3 из технического паспорта.

Тип насоса
D
D1
D2
d
d1
d2
d3
B
b
b1
b2
b3
L
l
l1
l2
l3
h

С12-5М-6,3
55h6
50h12
86
20j6
М22х1,5
М16х1,5

22+0,4

86
6h9
41
40
1,5
105
61
16
18h15
34,5
22,5

Устройство смазочного С12-5М-6,3

Корпус
Статор
Крышка
Вал
Пружина
Пластина
Штифт
Отверстие статора
Отверстие статора
Втулка
Отверстие корпуса
Отверстие корпуса
Винт
Манжета
Резиновое кольцо
Стопорное кольцо

Инструкции по монтажу и подключению

Рекомендации по установке, подключению из инструкции по эксплуатации смазочного пластинчатого насоса С12-5М-6,3:

Рекомендуется работа в вентилируемом помещении без пыли и без прямого воздействия солнечных лучей
Не применяется для наружной установки (отсутствует необходимое уплотнение), только поргуженный в жидкость
Вал маслонасоса и привода соединяется упругой муфтой или зубчатым колесом
Допустимая радиальная несоосность валов – 0,05 мм
Всасывающий и нагнетающий трубопровод должны быть максимально ровными, без резких изгибов
Подающий трубопровод должен иметь герметичное соединение с гидронасосом, исключающее подсос воздуха
Всасывающую и нагнетающую магистрали меняют местами, чтобы изменить направление вращения
