Описание товара

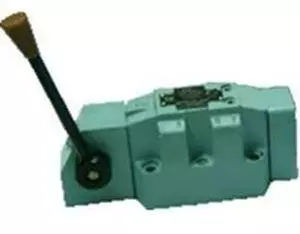

Гидрораспределитель ВММ16.34Ф с ручным управлением (с фиксацией золотника)

Наименование

Схема

Гидросхема

Соединение каналов в переходных положениях

Расход, л

Возврат

ВММ16.34Ф

34

125

Рычагом

Золотниковые гидрораспределители ВММ16.34Ф - четырехлинейные с ручным управлением с фиксацией золотника в крайних положениях, предназначены для управления ( изменения направления или пуска и останова потоками рабочих жидкостей в гидравлических системах. Переключение положения золотника происходит с помощью управляющего элемента – рычага, передающего усилие руки.

По виду присоединения гидрораспределители имеют стыковое исполнение. Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.

Применяется в гидравлических системах станков , прессов, машин, всевозможных стационарных машинах, гидросистемах мобильной техники и буровых машин.

Рекомендуемые рабочие жидкости для золотниковых гидрораспределителей типа ВЕХ16 (В16):

― для летнего периода: ИГП-18, ИГП-30, ВНИИ ИП-40, ИГПСи-20, турбинное Тп-22, Тп-30;

― для зимнего периода: ВМГ3, МГЕ-10А,

с классом чистоты не грубее13 по ГОСТ 17216-71 с кинематической вязкостью от 10 до 400 мм²/с

при температуре от 0 до +70 с номинальной тонкостью фильтрации не более 0,025 мм (максимальная степень загрязнения ― класс 9 по NAS 1638).

Разрешается эксплуатация распределителей при температуре окружающей среды от 0 до +55°С. (температура рабочей жидкости в пределах от 0 до +70°С )

Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.

Перемещение золотника из исходного положения осуществляется посредством мускульной силы через систему рычагов 1,2,3,4.

Установка золотника в исходное положение производится рукояткой.

Фиксация золотника гидрораспределителя с фиксацией осуществляется деталями поз. 5, 6 и 7.

Для удобства монтажа гидрораспределитель может быть снабжён присоединительной (монтажной) плитой типа 130350.

Технические характеристики ВММ16.34Ф

Наименование параметра

Значение параметра

Схема распределения

34

Условный проход, мм

16

Расход рабочей жидкости, л/мин

125

Максимальный расход, л/мин

До 180

Номинальное давление на входе, МПа (кгс/см²)

25 (250)

Максимальное давление на выходе, МПа (кгс/см²)

10 (100)

Максимальное давление управления, МПа (кгс/см²)

1,0-25,0 (10-250)

Масса не более, кг

7,3

Состав, устройство и составные части гидрораспределителя ВММ16.34Ф

Перемещение золотника из исходного положения осуществляется посредством мускульной силы через систему рычагов 1,2,3,4.

Установка золотника в исходное положение производится рукояткой.

Фиксация золотника гидрораспределителя с фиксацией осуществляется деталями поз. 5, 6 и 7.

Для удобства монтажа гидрораспределитель может быть снабжён присоединительной (монтажной) плитой типа 130350.

Структура обозначения гидрораспределителя ВММ16
