Описание товара

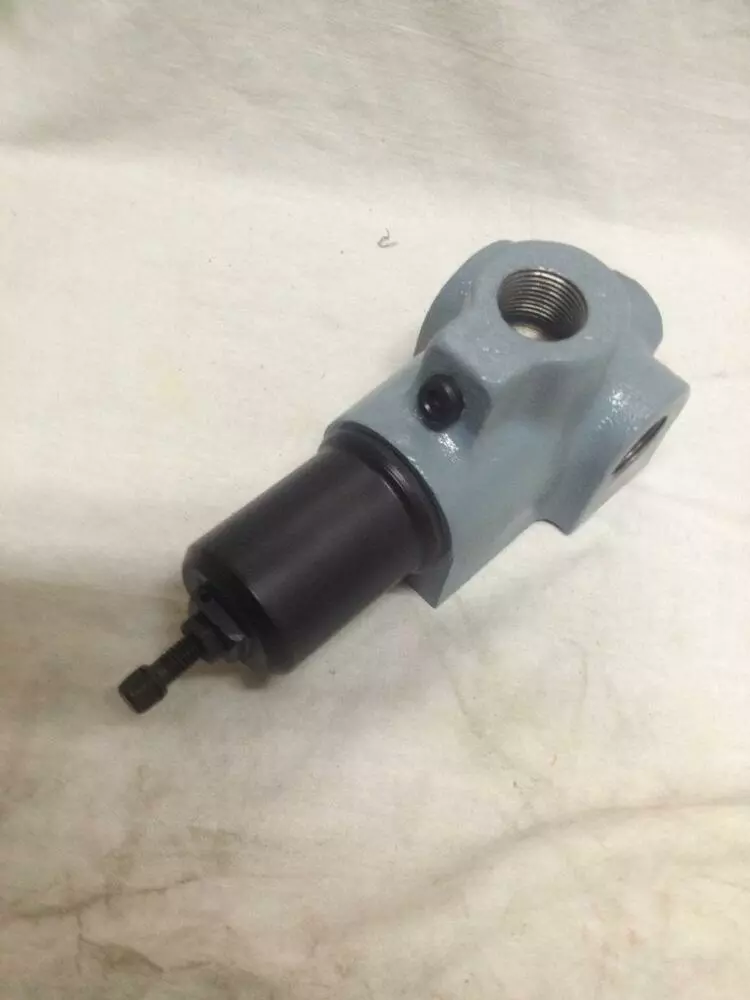

Гидроклапаны давления (напорные золотники) Г54-34 используются в гидросистемах в качестве:

- предохранительного клапана (для предохранения объемного гидропривода от давления, превышающего допустимое);

- гидроклапана разности давления (для поддержания заданной разности давлений в подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке посредством настройки пружины);

- гидроклапана последовательности (для пропускания потока рабочей жидкости (или управляющего потока ― для дистанционного управления) при достижении заданной величины давления, определяемой настройкой пружины);

- переливного клапана (для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы).

Гидроклапаны применяются в гидроприводах, станках, прессах, литейных машинах и другом гидравлическом оборудовании.

При резьбовом присоединении, отверстия корпуса, предназначенные для присоединения гидролиний, имеют коническую резьбу К3/4"

Существуют определённые требования к эксплуатации гидроклапанов Г54-3:

- рабочая жидкость заменяется, если вязкость отличается от предыдущей на 20% и более;

- процент механических примесей в рабочей жидкости не должен быть выше 0.005, а процент воды ― 0.05 в процессе эксплуатации;

- гидроклапаны давления должны монтироваться с расчетом безопасного расположения аппарата управления, он должен быть легко доступен и удобен для обслуживания;

- каждая труба должна быть снабжена проходными сечениями, которые соответствуют параметрам присоединительных отверстий. Запрещено уменьшать сечения посредством механического воздействия (например, с помощью вмятин);

- гидроклапаны давления, присоединяясь к гидросистеме, должны полностью ее герметизировать. Это нужно для того, чтобы исключить течь масла и какого-либо подсоса воздуха;

- необходимо удалить весь воздух из системы перед началом эксплуатации;

- пломбы ставятся на регулировочный аппарат сразу после его настройки. В нем предусмотрены специальные отверстия 2 мм диаметра: одно ― в колпачке, другое ― в винте.

Технические характеристики

Параметр
Нормы для исполнений

Гидроклапан Г54-34М, ПГ54-34М
Гидроклапан АГ54-34М, ПАГ54-34М
Гидроклапан БГ54-34М, ПБГ54-34М
Гидроклапан ВГ54-34М, ПВГ54-34М
Гидроклапан ДГ54-34М, ПДГ54-34М

Условный проход, мм
20
20
20
20
20

Расход, л/мин: номин. / макс./ мин.
125 / 160 / 3

Внутренние утечки, см³/мин, не более
35
20
90
140
280

Давление настройки номинальное, МПа
2,5
1,0
6,3
10,0
20,0

Диапазон настройки давления, МПа
0,4-2,8
0,3-1,2
0,6-7,0
1,2-11,2
4,0-23,0

Номинальный перепад давлений, МПа
0,6

Масса клапана, кг: резьбовое (стыковое)
3,1 (4,0)

Условное обозначение гидроклапанов давления

ХГ

Х

Г54-3

Х

ХХХХ

Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1

Исполнение по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм

Обозначение типа гидроклапана (М - означает "модернизированный")

Исполнение по номинальному давлению настройки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа

Исполнение по способу монтажа: без индекса - трубный (резьбовой), П - стыковой (притычный)

Габаритные и присоединительные размеры

Размеры гидроклапана давления типа Г54-34 (трубное присоединение)

Модель клапана
Размеры, мм

d1
d1
Hmax
L
B
h1
h2
h3
h4
h5
h6
b

АГ 54-34 М
K3/4"
K1/8"
220
78
84
109
2,5
52
75
24
93
35

Г 54-34 М

БГ 54-34 М

ВГ 54-34 М

ДГ 54-34 М
242

Конструкция и принцип действия гидроклапана Г54-34

Основными деталями гидроклапана давления являются корпус (5), колпачок (7), золотник (2), пружина (8), регулировочный винт (10) и втулка (9). Масло из напорной линии подводится в полость (3) и отводится в сливную линию через отверчтие (4). Полость (3) через канал (12) в корпусе и отверстие (13) соединена с нижней торцовой полостью (1) золотника. Верхняя торцовая полость (6) золотника соединена каналом (11) с отверстием (4). Если давление в напорной линии меньше давления настройки, золотник удерживается пружиной (8) в нижнем положении, и его поясок разделяет полости (3) и (4). Когда давление в системе возрастает настолько, что усилие от давления масла на торец золотника в полости (1) преодолевает усилие пружины, отрегулированное винтом (10), и усилие от давления масла на противоположный торец золотника в полости (6), золотник перемещается вверх, соединяя полости (3) и (4), и масло под давлением перепускается в бак. Это работа в режиме переливного клапана. Малое отверстие (13) служит для демпфирования колебаний золотника. Различные исполнения аппарата по давлению отличаются размерами пружин и диаметрами золотников. При необходимости изменения функции аппарата пробки в отверстиях А, В, С и D соответственно переставляются. При этом возможны четыре исполнения по гидросхеме:

Габаритные и присоединительные размеры гидроклапана Г54-34
