Опис товару

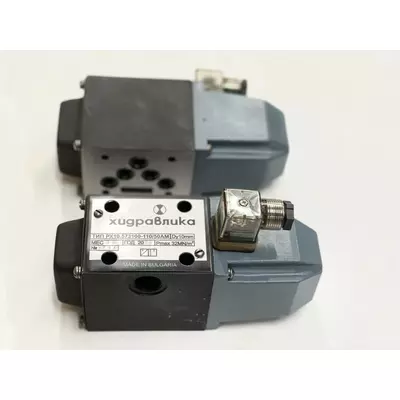

Гідравлічний розподільник ВЕ-10.574А (його аналоги 1РЕ10.574А В220, ПЕ-10.574А Г12, РХ10.574А В110, РЕ-10.3.574А В380, ВЕ-10.574G Г24, NG10 ) з однобічним електромагнітним керуванням.

Гідравлічна схема розподілу ВЕ10.574А -

Призначення та сфера застосування

Золотникові гідророзподільники ВЕ10.574А призначені для керування (зміни напрямку або пуску й зупинки потоками робочих рідин у гідравлічних системах. Перемикання положення золотника відбувається за допомогою керівного елемента — електромагнітна (привода електромагнітного).

Гідравлічні розподілники типу ВЕ10.574А є двопозиційним з одностороннім керуванням, з умовним проходом 10 мм, нормально-закритими з пружинним поверненням золотуватця.

Працюють від мережі постійного або змінного струму з напругою 12 В, 24 В, 36 В, 48 В, 110 В, 220 В, 380 В. Хід золотника дорівнює 3,2 мм.

За виглядом приєднання гідророзподільники мають стикове виготовлення. Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.

Застосовується в гідравлічних системах верстатів, пресів, гідроагрегатах, гідролінійках з автоматичним і напівавтоматичним циклом роботи, всіляких стаціонарних машинах із тиском до 32 МПа, а також як пілот, наприклад, на бурових установках.

Гідророзподільника працюють на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с із номінальною тонкістю фільтрації не грубіший 25 мкм (максимальний ступінь забруднення — клас 9 за NAS 1638).

Дозволяється експлуатація розподілювачів за температури довкілля від +1 до +55 °C. (температура робочої рідини в межах від 0 до +70 °C)

Кліматичне вироблення й категорія розміщення: УХЛ4, О4, ХЛ1 за ГОСТом 15150.

Склад, пристрій і складники гідророзподільника ВЕ-10.574А В110

Основними елементами розподілювача ВЕ10 є: корпус (1), один або два електромагнітні (2), золотник (3) і одна або дві поворотні пружини (4).

Базовою деталлю гідророзподільника ВЕ10.14 є п'ятиканувальний корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

Т - отвір для виходу робочої рідини в бак.

Полості "Т" всередині об'єднані між собою. У центральному отворі корпусу діаметром 16 мм розташований золотник. Золотник приводиться в дію штовхачами вузла керування, як використовується електромагнітна здатність змінного або постійного струму. Повернення золотника у вихідне положення здійснюється поворотними пружинами. Вузол керування кріпиться за торцевими боками корпусу гідророзподільника.

Якщо немає керівного сигналу, золотник утримується пружиною в середньому або у вихідному положенні (крім імпульсного золотика). Перемикання золотника здійснюється від заповненого олією магніту. Умовою надійного спрацьовування магніту є заповнення його порожнин оливою.

Магніт через штовхач переміщує керівний золотник з вихідного положення в задану крайню позицію. Водночас отвір для входу робочої рідини з'єднується з іншими отворами відповідно до схем розподілу потоку робочої рідини (в цьому розглянуваному випадку це схема 14), внаслідок чого забезпечується перетікання рідини по напрямкам Р-А и В-Табо Р-В и А-Т.

Для обмеження витрати робочої рідини в отвір Р може бути встановлена діафрагма.

У разі знебарвленого магніту золотник пружиною переміщається в вихідне положення. Як додаткову можливість застосовується ручне дублювання (5), за допомогою якого можна переміщати золотник без збудження електромагнітного випромінювання.

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою типу 114756.00.

Технічні характеристики ВЕ-10.574А В110

Найменування параметрів

Значення параметра

Схема розподілу

574А

Умовний прохід, мм

10

Витрата робочої рідини, л/хв

1РЕ-10.574А

ВЕ10.574А, ПЕ-10.574А

25-40

20-32

Максимальна витрата, л/хв

До 45

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Максимальний тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Максимальний робочий тиск, бари:

Отвори Р-А-В

Отвір Т

Постійний струм

Змінний струм

315

210

315

160

Маса не більш ніж кг

6,45

Габаритні та приєднувальні розміри гідророзподільника з електрокеруванням ВЕ-10.574А
