Опис товару

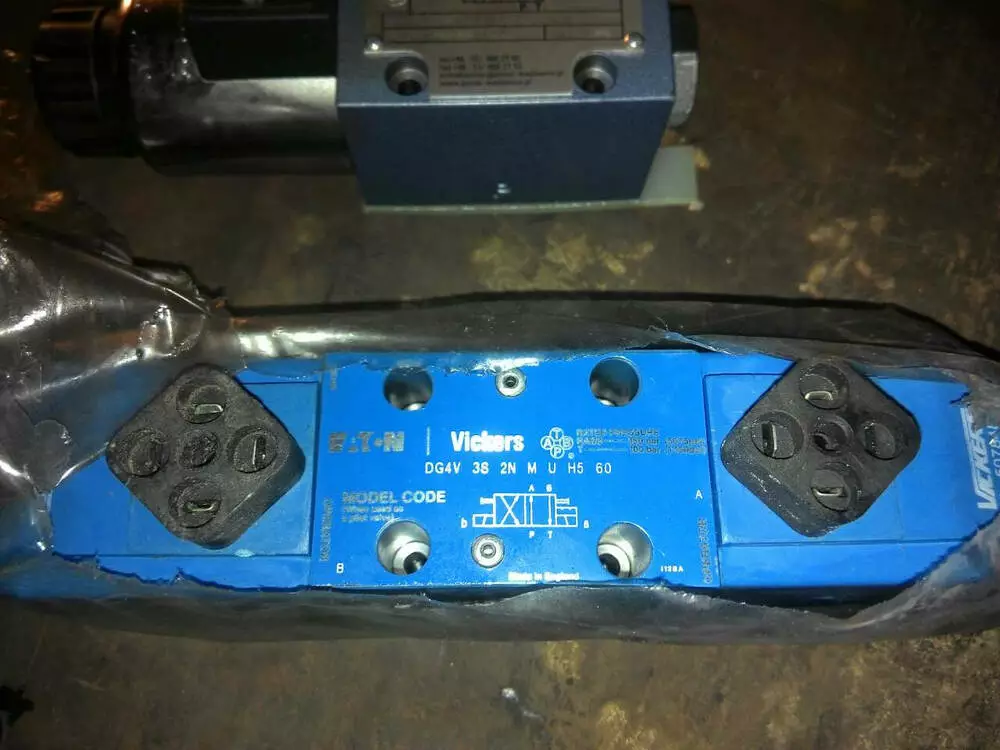

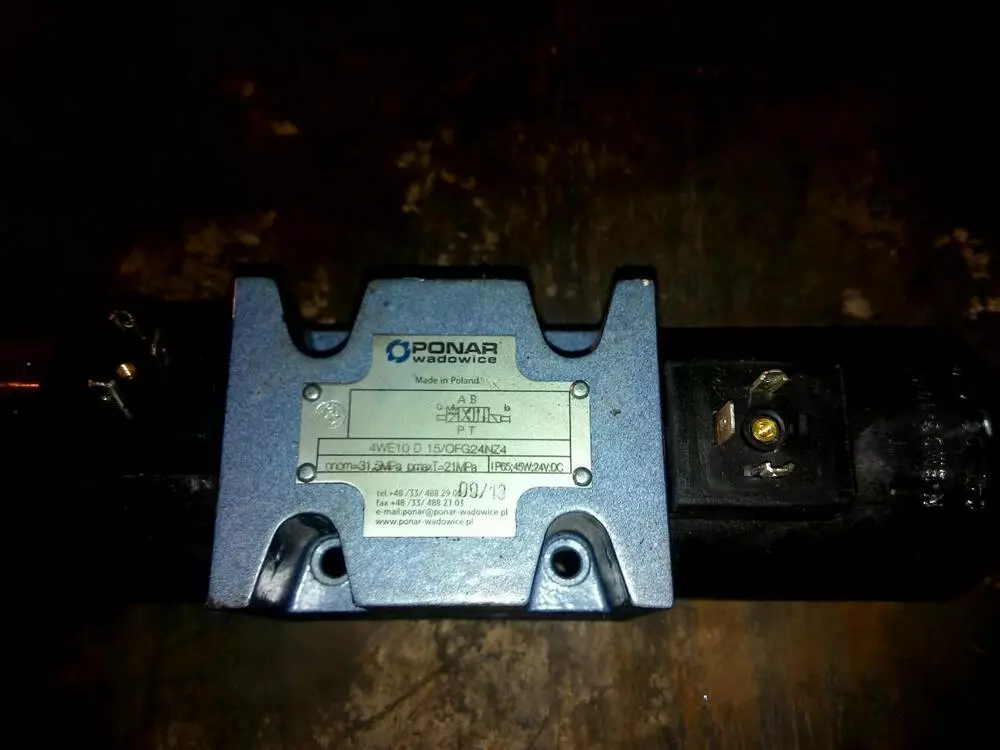

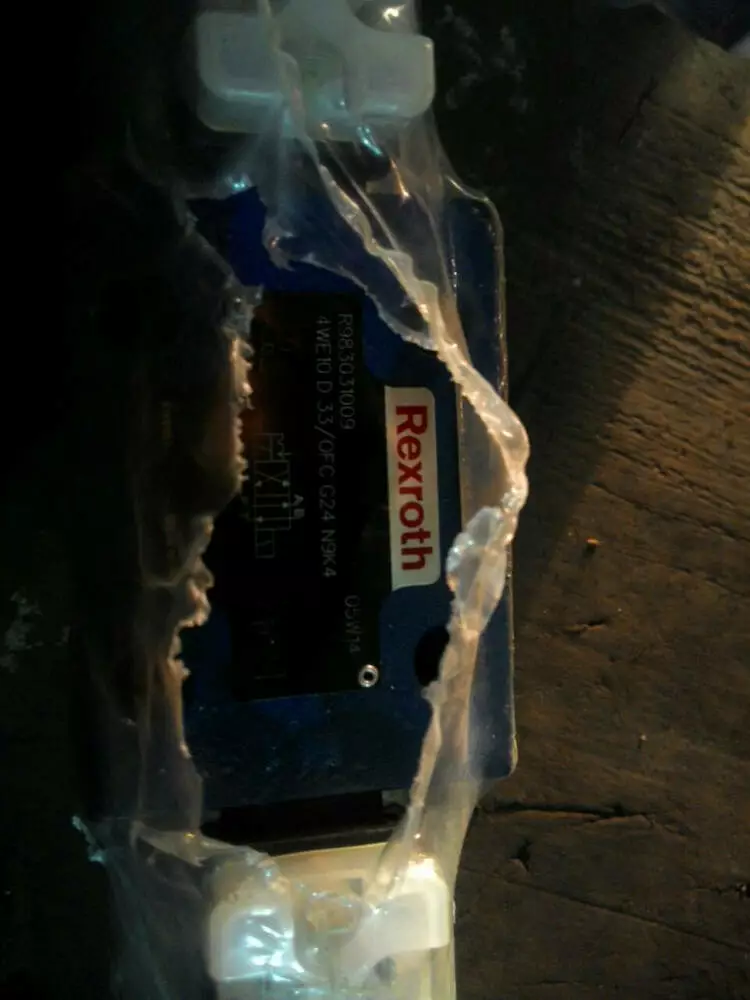

Гідравлічний розподілювач ВЕ-10.574АОФ із 2 стороннім електромагнітним керуванням вітчизняний та імпортний виробництва Vickers, Англія, Rexroth Німеччина, Ponar, Польща

Гідравлічна схема розподілу ВЕ10.574АОФ -

Призначення та сфера застосування

Золотникові гідророзподільники ВЕ10.574АОФ призначені для керування (зміни напрямку або пуску й зупинки потоками робочих рідин у гідравлічних системах. Перемикання положення золотника відбувається за допомогою керівного елемента — електромагнітна (привода електромагнітного).

Гідравлічні розподілники типу ВЕ10.574АОФ є двопозиційним з одностороннім керуванням, з умовним проходом 10 мм, нормально-закритими з пружинним поверненням золотистика.

Працюють від мережі постійного або змінного струму з напругою 12 В, 24 В, 36 В, 48 В, 110 В, 220 В, 380 В. Хід золотника дорівнює 3,2 мм.

За виглядом приєднання гідророзподільники мають стикове виготовлення. Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.

Застосовується в гідравлічних системах верстатів, пресів, гідроагрегатах, гідролінійках з автоматичним і напівавтоматичним циклом роботи, всіляких стаціонарних машинах із тиском до 32 МПа, а також як пілот, наприклад, на бурових установках.

Гідророзподільник працює на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с із номінальною тонкістю фільтрації не грубіший 25 мкм (максимальний ступінь забруднення — клас 9 за NAS 1638).

Дозволяється експлуатація розподілювачів за температури довкілля від +1 до +55 °C. (температура робочої рідини в межах від 0 до +70 °C)

Кліматичне вироблення й категорія розміщення: УХЛ4, О4, ХЛ1 за ГОСТом 15150.

Склад, пристрій і складники гідророзподільника ВЕ-10.574АОФ В110

Основними елементами розподілювача ВЕ10.574АОФ є: корпус (1), один або два електромагнітні (2), золотник (3) й одна або дві поворотні пружини (4).

Базовою деталлю гідророзподільника ВЕ10.574АОФ є п'ятиканувальний корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

Т - отвір для виходу робочої рідини в бак.

Полості "Т" всередині об'єднані між собою. У центральному отворі корпусу діаметром 16 мм розташований золотник. Золотник приводиться в дію штовхачами вузла керування, як використовується електромагнітна здатність змінного або постійного струму. Повернення золотника у вихідне положення здійснюється поворотними пружинами. Вузол керування кріпиться за торцевими боками корпусу гідророзподільника.

Якщо немає керівного сигналу, золотник утримується пружиною в середньому або у вихідному положенні (крім імпульсного золотика). Перемикання золотника здійснюється від заповненого олією магніту. Умовою надійного спрацьовування магніту є заповнення його порожнин оливою.

Магніт через штовхач переміщує керівний золотник з вихідного положення в задану крайню позицію. Водночас отвір для входу робочої рідини з'єднується з іншими отворами відповідно до схем розподілу потоку робочої рідини (в цьому розглянуваному випадку це схема 14), внаслідок чого забезпечується перетікання рідини по напрямкам Р-А и В-Табо Р-В и А-Т.

Для обмеження витрати робочої рідини в отвір Р може бути встановлена діафрагма.

У разі знебарвленого магніту золотник пружиною переміщається в вихідне положення. Як додаткову можливість застосовується ручне дублювання (5), за допомогою якого можна переміщати золотник без збудження електромагнітного випромінювання.

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою типу 114756.00.

Технічні характеристики ВЕ-10.574АОФ Г24

Найменування параметрів

Значення параметра

Схема розподілу

574АОФ

Умовний прохід, мм

10

Витрата робочої рідини, л/хв

1РЕ-10.574АОФ

ВЕ10.574АОФ, РХ10.574АОФ

25-40

20-32

Максимальна витрата, л/хв

До 45

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Максимальний тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Максимальний робочий тиск, бари:

Отвори Р-А-В

Отвір Т

Постійний струм

Змінний струм

315

210

315

160

Маса не більш ніж кг

6,45

Габаритні та приєднувальні розміри гідророзподільника з електрокеруванням ВЕ10.574АОФ Г24

Переваги нашої компанії та чому варто купувати в нас

Широка гама імпортних гідророзподільників провідних заводів гідравліки з ручним, електромагнітним, гідравлічним керуванням, а також гідромоторів, гідронасосів, клапанів та іншого гідравлічного обладнання імпортного та вітчизняного виробництва

Гарантія 24 місяці на імпортну гідравліку, 12 місяців на вітчизняну гідравліку

Консультація нашого фахівця та підбір потрібного компонента гідравліки на ваше обладнання, підбір аналогів.

Завжди в наявності на складі або постачання в найкоротші терміни

Гнучка система знижок для гуртових і постійних клієнтів

Працюємо всією Україною, можливе надсилання накладеною платежетою, доставка продукції в будь-яку точку України всіма транспортними компаніями як Нова пошта, САТ, Ін-Тайм, Автолюкс, Делівері

Все обладнання, що постачається, нове і відповідає стандартам
