Опис товару

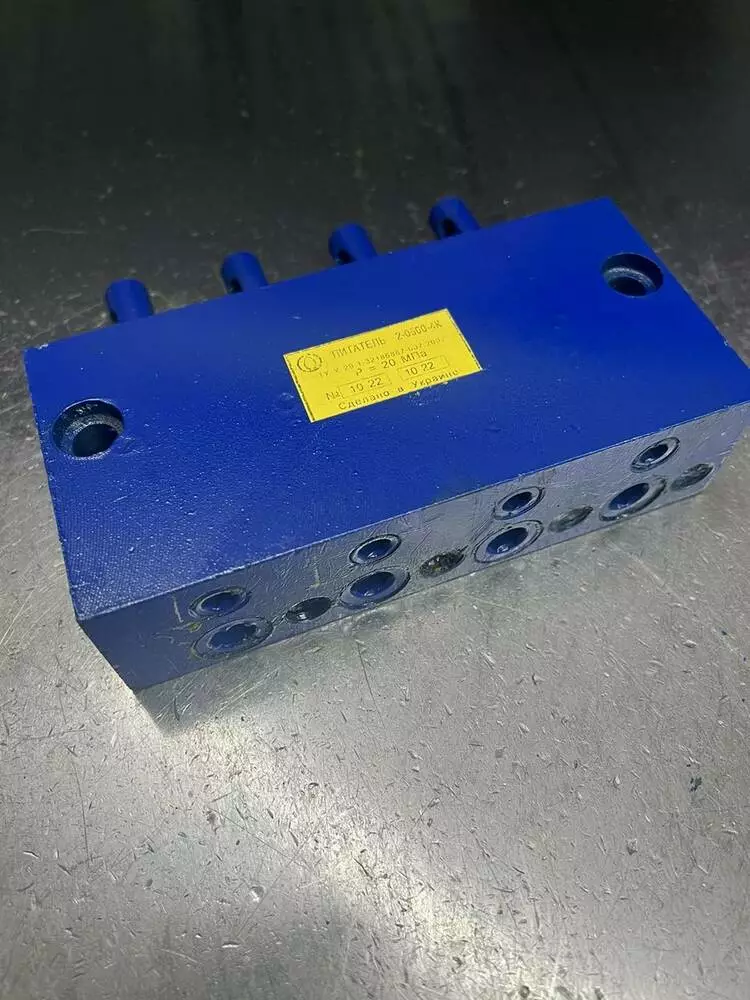

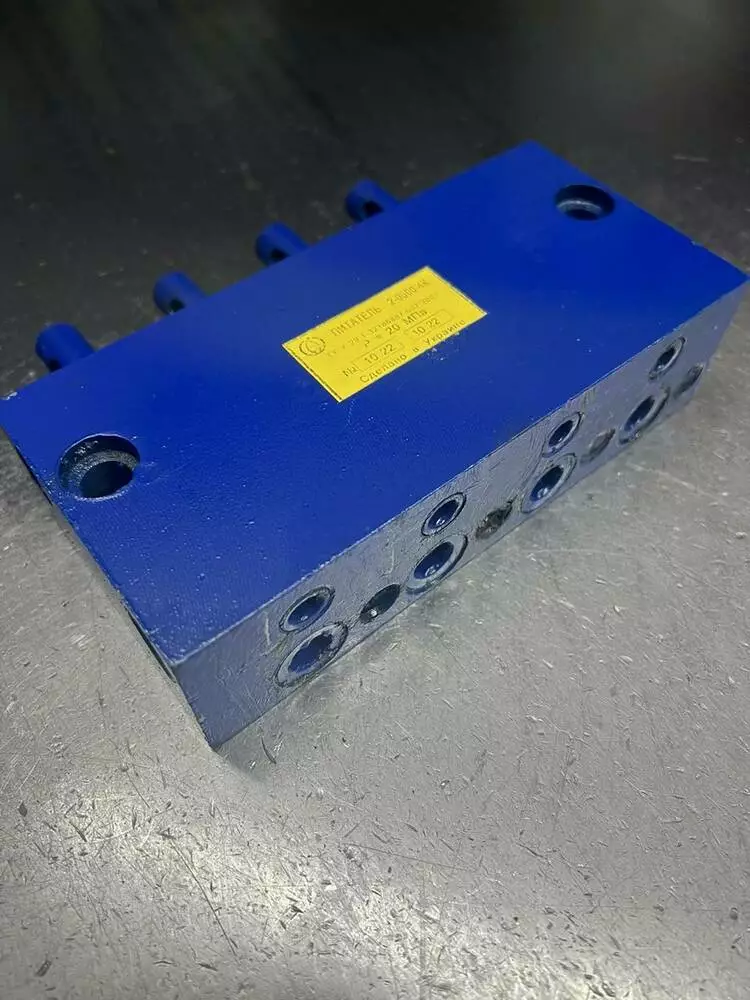

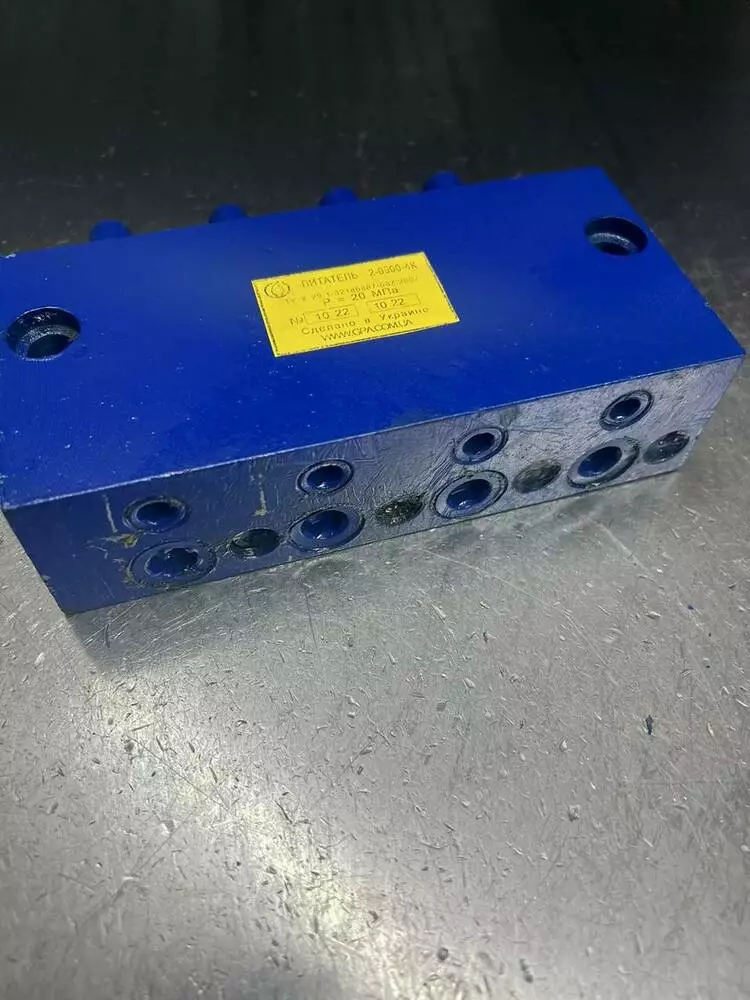

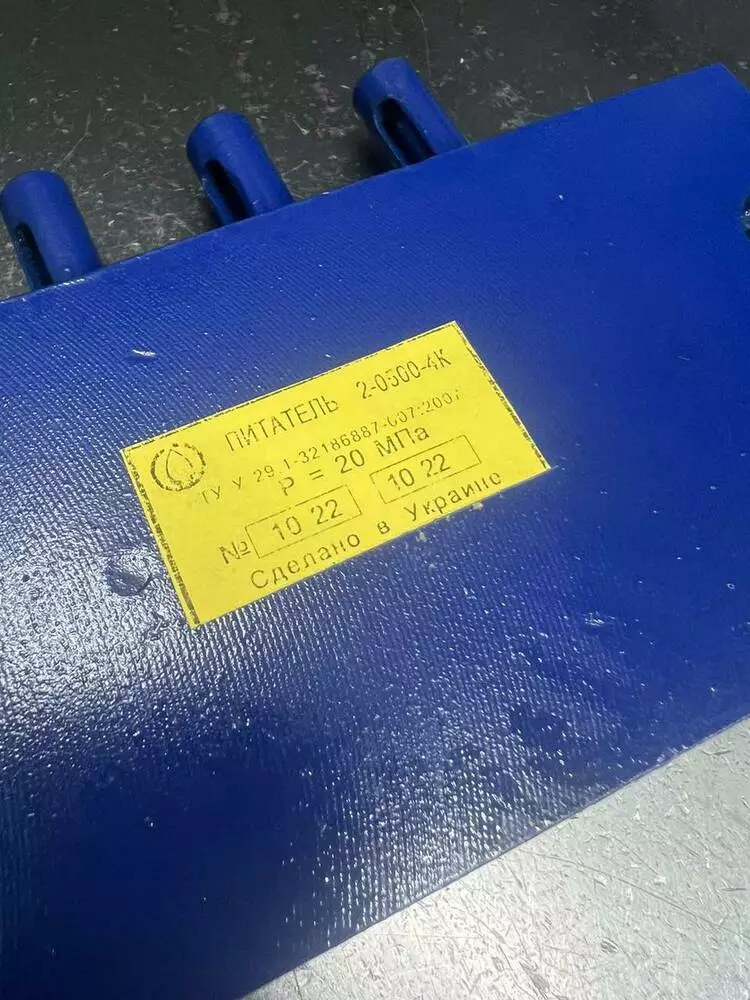

Купити споживач дволінійний 2-0500-4К за найкращою ціною від постачальника гідравліки No1 в Україні

Живителі дволінійні 2-0200-1-К, 2-0500-1-К, 2-0200-2-К, 2-0500-2-К, 2-1000, 2-2500 застосовуються у дволінійних централізованих автоматичних і ручних системах мастила для періодичного (імпульсного) подавання мастильного матеріалу до об'ємів механізмів і вузлів під час тиску в магістральних лініях до 20 МПа. Завод-виробник постачає живильники з відводами збоку, які подають мастильний матеріал у разі прямого та зворотного ходу поршня в один і той самий відвід. Залежно від об'єму порції мастильного матеріалу, що подається до змащуваної точки, живлять чотири типи у двох варіантах: регульовані та нерегульовані.

Живителі дволінійні 2-0200, 2-0500, 2-1000, 2-2500 з метричною різзю пристосовані для безнарізного з'єднання оливопроводами за допомогою затискної втулки й ущільнювача з м'якого металу, які постачаються в комплекті з живичками, причому ущільнювальні кільця постачаються в кількості — два комплекту. Для приєднання живителів серії К до магістралей застосовується різь трубна К 3/8", а до трубопроводів, що ведуть до змащуваних точок, трубна — до 1/4".Оба типу нарізних отворів за ГОСТ 6211-52. Під час стикового приєднання в корпусі живителів серії М передбачені метричні різі: М16x1,5 і М12x1,25.

Під продуктивністю живителя передбачають обсяг мастила, що подається в кожну змащувану точку за один хід поршня або, інакше, за один цикл роботи мастильного встановлення. Об'єм мастильного матеріалу, що подається поршнем, можна регулювати, підкручуючи регулювання. Вікна в корпусах обмежувачів можуть бути за потреби закрити прозорою небитка пластмасою.

Структура умовного позначення живителів дволінійних

2
-
0500
-
2

К

УХЛ4

Кліматичне виконання за ГОСТом 15150

Приєднання:

П - притичне (стилькове) виготовлення;

К - конічна різь;

М - метрична різь

Кількість відводів: 1, 2, 3, 4

Номінальне подавання:

0200 - 2 см³ на ход;

0500 - 5 см³ на ход;

1000 - 10 см³ на ход;

2500 - 25 см³ на ход

2 - живильник дволінійне централізоване мастило

Основні параметри живителів дволінійних 2-0200, 2-0500, 2-1000, 2-2500

Позначення
Кількість проміжних секцій
Параметри

Подавання мін./ макс., см3
Робочий тиск, МПа
Зазор у поршневій парі/в золотій парі, мм

Живитель 2-0200-1К
1
0,5 / 2,0
1...20
0,008 / 0,001

Поживець 2-0200-2К
2
0,5 / 2,0
0,008 / 0,001

Поживець 2-0200-3К
3
0,5 / 2,0
0,008 / 0,001

Поживець 2-0200-4К
4
0,5 / 2,0
0,008 / 0,001

Поживець 2-0500-1К
1
1,5 / 5,0
0,008 / 0,018

Поживець 2-0500-2К
2
1,5 / 5,0
0,008 / 0,018

Поживець 2-0500-3К
3
1,5 / 5,0
0,008 / 0,018

Поживець 2-0500-4К
4
1,5 / 5,0
0,008 / 0,018

Поживець 2-1000-1К
1
3,0 / 10,0
0,008 / 0,018

Поживець 2-1000-2К
2
3,0 / 10,0
0,008 / 0,018

Поживець 2-2500-1К
1
9,0 / 25,0
0,01 / 0,015

Габаритні та приєднувальні розміри живителів стикового (принтичного) виконання

Позначення
Кількість секцій
Розміри, мм
Маса, кг

L
B
H
h
A1
A
L1
L2
L3
n
K

Поживець 2-0200-1-П
1
38
36
112
65
42
-
15
-
-
2
3
0,58

Поживець 2-0200-2-П
2
56
36
112
65
42
-
15
30
28
2
6
0,98

Поживець 2-0200-3-П
3
86
36
112
65
42
30
15
30
28
4
9
1,38

Поживець 2-0200-4-П
4
116
36
112
65
42
60
15
30
28
4
12
1,83

Поживець 2-0500-1-П
1
44
45
126
80
52
-
19
-
10
2
3
1,05

Поживець 2-0500-2-П
2
68
45
126
80
52
-
19
38
34
2
6
1,70

Поживець 2-0500-3-П
3
106
45
126
80
52
38
19
38
34
4
9
2,63

Поживець 2-0500-4-П
4
144
45
126
80
52
76
19
38
34
4
12
3,61

Поживець 2-1000-1-П
1
68
45
126
80
52
-
19
38
34
2
5
1,70

Поживець 2-1000-2-П
2
144
45
126
80
52
76
19
38
34
4
10
3,61

Габаритні та приєднувальні розміри живителів із конічною різзю

Позначення
Кількість секцій
Розміри, мм
Маса, кг

L
B
h
H
A
A1
B1
B2
b
b2
B3
h1
L1
L2

Поживець 2-0200-1-К
1
46
36
65
112
-
42
9
24
6
11
17
36
2,4
30
0,73 (0,55)

Поживець 2-0200-2-К
2
76
36
65
112
-
42
9
24
6
11
17
36
2,4
30
1,52 (1,2)

Поживець 2-0200-3-К
3
106
36
65
112
30
42
9
24
6
11
17
41
2,1
30
-

Поживець 2-0200-4-К
4
136
36
80
112
60
42
9
24
6
11
17
41
2,1
30
-

Поживець 2-0500-1-К
1
54
45
80
126
34
52
13
33
6
11
17
48
8
38
1,53 (1,25)

Поживець 2-0500-2-К
2
92
45
80
126
72
52
13
33
6
11
17
48
8
38
0,57 (2,25)

Поживець 2-0500-3-К
3
130
45
80
126
110
52
13
33
6
11
17
48
8
38
3,55 (3,2)

Поживець 2-0500-4-К
4
168
45
80
126
148
52
13
33
6
11
17
48
8
38
4,59 (4,2)

Поживець 2-1000-1-К
1
92
45
80
126
-
52
13
33
6
11
17
48
46
76
2,58 (2,3)

Поживець 2-1000-2-К
2
168
45
80
126
-
52
13
33
6
11
17
48
46
76
4,52 (4,2)

Поживець 2-2500-1-К
1
70
67
130
198
50
98
21
54
6
11
17
85
8
-
4,48 (4,2)

Примітка:

- приєднувальна різь конічна 3/8" (метрична М16х1,5).
