Опис товару

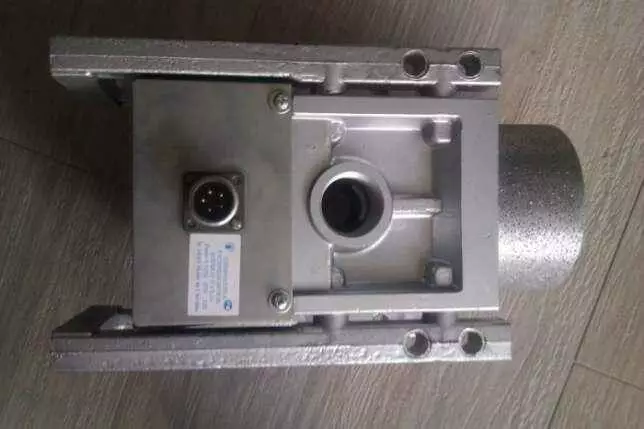

Пневморозподільник 3МП-16М трилінійний здвоєний.

Пневморозподільник 3МП-16М (іншу назву ― клапан здвоєний триходовий) — трилінійні здвоєні з умовним проходом 40 мм, однобічним електропневматичним керуванням, пневматичним поверненням і ручним дублюванням керування. Основне призначення пневморозподільника трилінійного здвоєного — це зміна потоку стисненого повітря пневмоприводах кузньово-пресових та інших машин, у яких використовуються дворучні або педальні системи керування.

Пневморозподільники 3МП-40М предназначены для роботи на стиснутому повітрі за тиску від 0,25 МПа до 1,0 МПа, очищеного не грубе 10 класу забрудненості за ГОСТ 17433-80, що містить розпилене мастило кінетичною в'язкістю від 10 до 35 мм°/с (сСт) за температури 50°С, концентрацією з розрахунку 1-2 каплі на 1 м³ повітря, наведеного до нормальних умов (температурі 20 ° С, тиску 101325 Га) за ГОСТ 12449.

Кліматичне виконання УХЛ та О, категорія розміщення 4 за ГОСТ 15150. Віброміцність і вібростійкість розподілювача відповідають III ступеня жорсткості за ГОСТ 28988-91.

Пневморозподільники 3МП-40М встановлюються у будь-якому просторовому положенні і кріпляться за допомогою чотирьох гвинтів через отвори в корпусі розподілювача або в його основі.

Пристрій пневморозподільника 3 МП-40М

Пневморозподільники 3МП-40М складаються з 2 з'єднаних між собою клапанних секцій. Керування роботою кожної секції здійснюється трилінійним розподільником (клапаном П-РЕ 7312) з електромагнітним керуванням (електро постійної струму 24 або 110 В). Для контролю несправності кожної з трилінійних секцій, до їх порожнин пневмопідсилювачів під'єднаний датчик тиску, що складається з двох поршнів і мікроперемикачів. Керування кожною секцією відбувається окремо електричного ланцюга з приєднувальним роз'ємом. Під'єднання пневморозподільників 3МП-40М до пневматичної мережі здійснюється пневматичними шлангами або жорсткими трубопроводами з внутрішнім перерізом відповідного умовного проходу розподільника рівному Ду=16 мм, через отвори в корпусі з конічною різзю: "Вхід" К1/2", "Вихід" К3/4".

Для унеможливлення розголадження сигналів керування, що призводить до несинхронності спрацьовування секцій пневморозподільника 3МП-40М в конструкції розподілювача передбачений електронний блок керування.

Пневматична схема 3МП-40М

позиц. позначений.

Найменування

Кол-во

Примітка

Р1, Р2

Розподільник П-ЕПР3.612М УХЛ4

2

- 24В

Р1, Р2

Розподільник П-ЕПР3.615 УХЛ4

2

— 110 В

ДД

Датчик тиску ММ-125

1

Виконання пневморозподільника нормально-закрите, тобто за зневоднених котушок електромагнітний перехід повітря закритий. Під час подавання електричного сигналу на електромагнітні пілотні розподілювачі стиснене повітря надходить у порожнину пневмопідсилювачів обох секцій. Під тиском стисненого повітря клапанні блоки сповиваються до нижніх седлів і перекривають їхні вихлопні отвори. Повітря надходить на вихід розподілювача. Після зняття напруги з обмоток котушок електромагнітний доступ стисненого повітря в порожнину перекривається, одночасно з'єднуючи її з атмосферою. У цей час пружини повертають у вихідне положення клапани, перекривають доступ стисненого повітря в пневморозподільник.

Якщо під час увімкнення клапана один із поршнів не увімкнеться (не вимкнеться), то стиснене повітря буде перетравлюватися через глушник іншої секції в атмосферу та тиск на виході не перевищуватиме 0,09 МПа. Одночасно коромисло перекоситься йverevers на мікроперемикач, який розімнить електричний ланцюг сигналізатора.

Примітки з експлуатації

Час розстібання електричних сигналів керування секціями пневморозподільника не має бути більш ніж 0,5 с;

Ступінь захисту від впливу довкілля та ступінь захисту персоналу від зіткнення до струмовідних частин IP20 ГОСТ 14254-96;

Виготовляється на під'єднання до мережі постійного струму напругою 24 (стандарт) і 110 вольтів (за замовленням);

Коливання напруги живлення від номінального в межах 10%;

Технічні характеристики пневморозподільника 3МП-40М

Параметри

Значення

Умовний прохід пневморозподільника, мм

40

Споживана потужність, Вт (не більш ніж)

20,0

Номінальний/ мінімальний тиск, МПа

1,0 / 0,25

Пропускна здатність пневматичної лінії "Вхід" (1) ― "Вихід" (2) , Кv, м3/год, не менш ніж

6,5

Пропускна здатність пневматичної лінії "Вихід" (2) ― "Атмосфера" (3) , Кv, м3/год, не менш ніж
12,5

Залишковий тиск повітря на виході під час спорожнення пневмомагістралі через одну секцію пневморозподільника під час тиску 0,5 МПа, МПа, не більш ніж
0,02

Час увімкнення за тиску 0,63 МПа, с, не більш ніж

0,06

Час вимкнення за тиску 0,63 МПа, с, не більш ніж
0,08

Максимальна кількість спрацьовувань за 0,63 МПа, хв-1

100

Загальна витоку з порожнин розподілювача, см3/хв, не більш ніж

1000

Повний середній ресурс, циклів, не менше
2*106

Середня напрацювання на відмову, циклів, не менш ніж
1*106

Напруга постійного струму, В
24, 110

Маса, кг

12,5

Приєднувальні різі "Вхід"/"Вихід"

К11/2" /К2"

Схема позначення пневморозподільника 3МП-16М
