Пневморозподільник У71-22А за найкращою ціною від прямого постачальника

У нас ви можете купити оригінальний і новий пневморозподільник У71-22А по найкращою ціною в Україні та з перших рук!

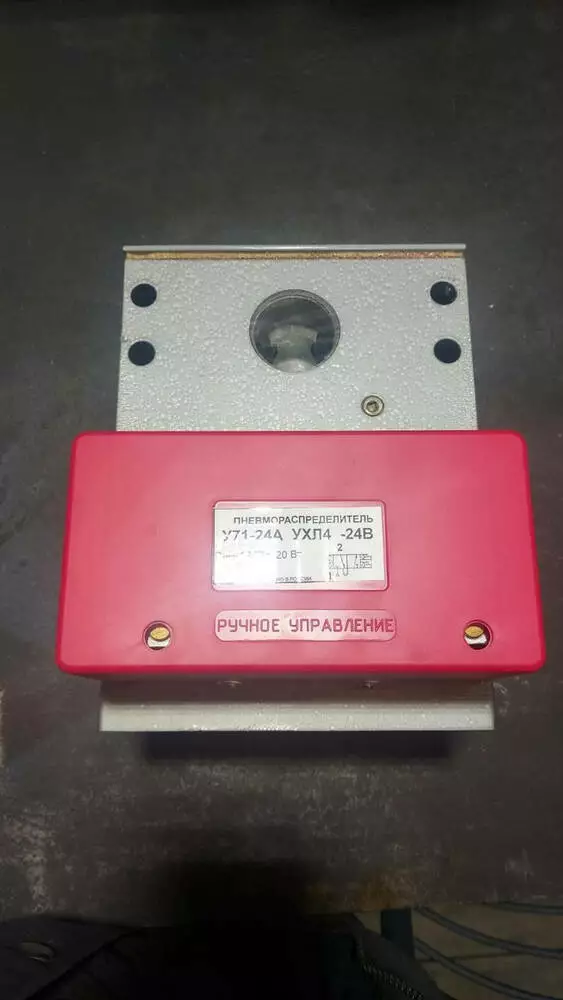

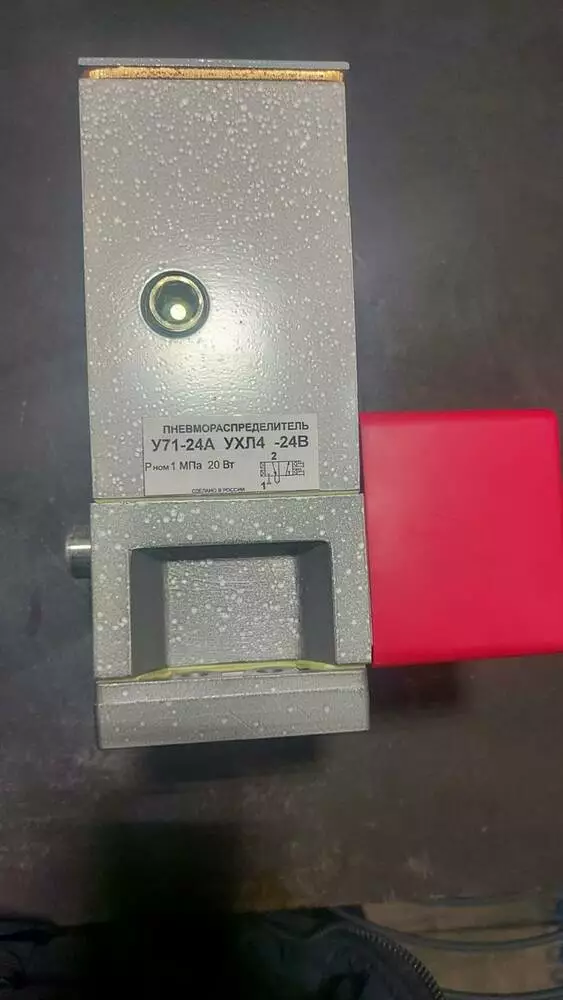

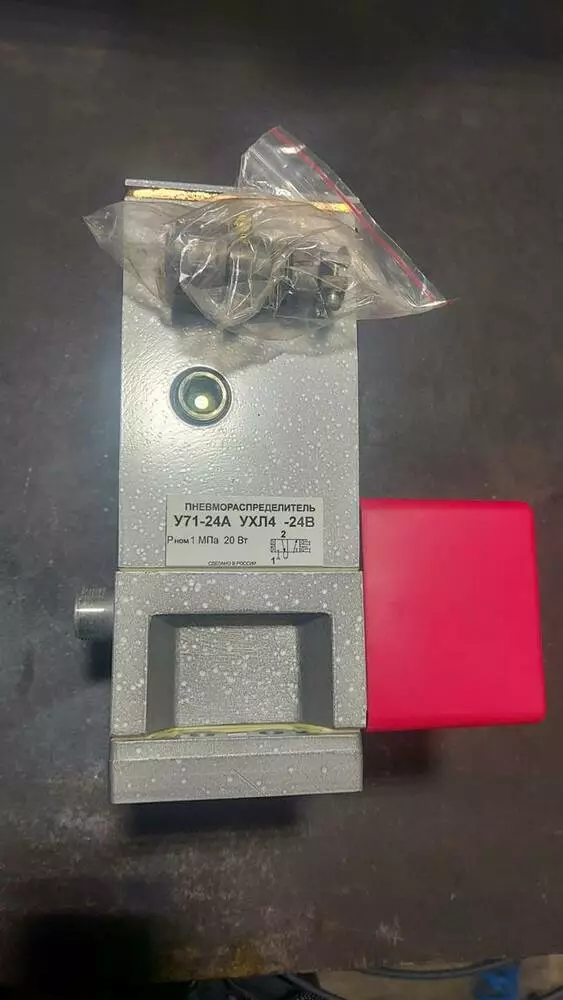

Пневморозподільники У71-24А (25 — УХЛ4 ОСТ2 КП92-4-83, 24В), У71-22А (16 — УХЛ4 ОСТ2 КП92-4-83, 24В), У71-26А (40 - УХЛ4 ОСТ2 КП92-4-83, 24В) трилінійні здвоєні (інша назва: клапан здвоєний триходовий У71) з умовним проходом 16; 25 і 40 мм із пневматичним блокуванням, однобічним електропневматичним керуванням, пневматичним поверненням і ручним дублюванням керування, призначені для керування кузньово-пресовими та іншими машинами.

Чутливо пресові машини обладнані пневморозподільниками У71 мають дворучну або педальну систему керування.

Найчастіше У71-24А та У71-22А можна натрапити на кривошипних пресах: КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2128, КД2128, КД2128

Конструкція розподільного пристрою: клапанного типу.

Пневморозподільники призначені для роботи на стиснутому повітрі за тиску від 0,25 МПа до 1,0 МПа, очищеного не грубіше 10 класу забрудненості за ГОСТ 17433-80, що містить розпилене мастило в'язкістю від 10 до 35 мм°/с (сСт) за температури 50 °C, концентрацією з розрахунку 2...4 краплі на 1 м3 повітря, нанесеного до умов ГОСТ 12449.

Кліматичне виконання УХЛ та О, категорія розміщення 4 за ГОСТ 15150.

Основні характеристики пневморозподільників У71-24А, У71-22А, У71-26А:

пневмоблокування;

одностороннє електропневматичне керування;

пневматичне повернення;

ручне дубльоване керування;

клапанний тип конструкції розподільного пристрою.

Найчастіше такий тип пневморозподільників в Україні використовується для керування кузньово-пресовими машинами та іншим обладнанням такого типу.

Робота пневморозподільників У71 відбувається за умови дотримання таких параметрів:

стиснене повітря під час тиску 0,25 — 1,0 МПа;

повітря очищене не грубіше 10 класу забрудненості (ГОСТ 17233-80);

повітря має містити розпилену олію (в'язкість 10 — 35 сСт, температура 50 °С).

Характеристики пневморозподільників У71-24A, УГ1-22А та У71-26А

Параметри

Типорозміри

Клапан У71-22А

(16 ОСТ2 КП92-4-83)

Клапан У71-24А

(25 ОСТ2 КП92-4-83)

Клапан У71-26А

(40 ОСТ2 КП92-4-83)

Умовний прохід, мм

16

25

40

Номінальний тиск, МПа

1,0

Мінімальний робочий тиск, МПа, не більш ніж

0.25

Залишковий тиск повітря на виході під час спорожнення пневмомагістралі через одну секцію пневморозподільника під час тиску 0.63 МПа, МПа, не більш ніж

0,02

Пропускна здатність пневматичної лінії "вхід" ("1") — "вихід" ("2"), Kv*, м3/год, не менш ніж

8

12

22

Пропускна здатність пневматичної лінії "вихід" ("2") — атмосфера" ("3"), Kv*, м3/год, не менш ніж

10,5

18,5

27,0

Час увімкнення за тиску 0.63 МПа, с, не більш ніж

0,06

Час вимкнення за тиску 0.63 МПа, с, не більш ніж

0,08

Максимальна кількість спрацьовувань, хв-1

100

90

70

Род тока

постійний

Напруга, В

24, 110

Маса пневморозподільника, кг, не більш ніж

8,5

8,5

14,5

Пристрій пневморозподільників

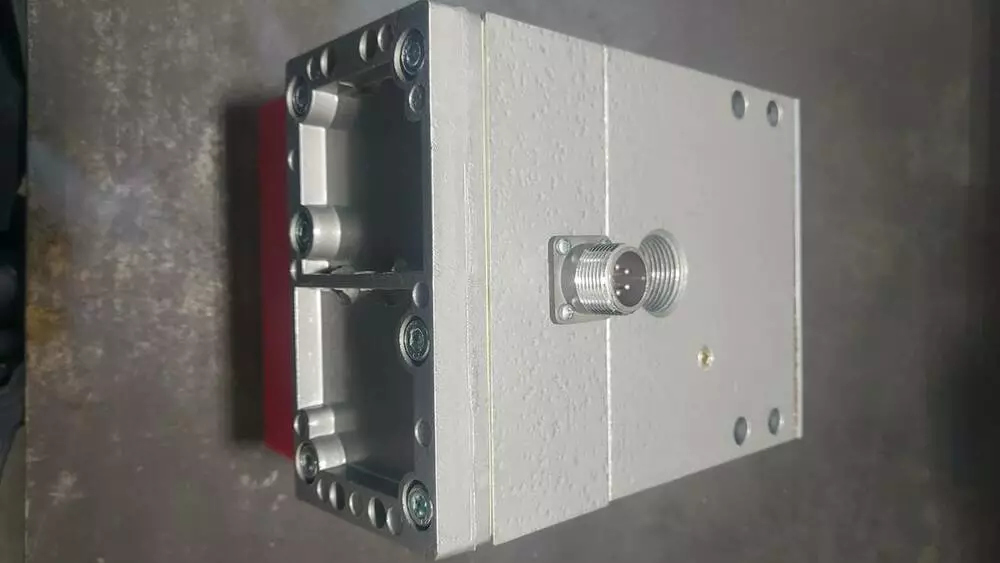

Конструктивно пневморозподільники У71-22, У71-24А й У71-26А складаються з 2 клапанних секцій, з'єднаних між собою. Керування роботою кожної секції здійснюється трилінійним розподільником з електромагнітним керуванням (24 В або 110 В, струм постійний). Для контролю несправності кожної з трилінійних секцій до їхніх порожнин пневмопідсилювачів під'єднаний сигналізатор — датчик тиску. Електричне керування кожною секцією відбувається за самостійною ланцюжкою за допомогою роз'єму. Під'єднання розподілювачів У71-2... до пневматичної мережі відбувається пневматичними трубками або жорсткими трубопроводами з перерізом відповідно до умовного проходу пневморозподільника (16 мм, 25 мм або 40 мм).

Габаритні та приєднувальні розміри пневморозподільника У71-22А (У71-24А, У71-26А)

Опис роботи пневморозподільника У71-22А (У71-24А, У71-26А)

Під час подавання електричного сигналу на електромагнітчики пілотних розподілювачів стиснене повітря надходить у порожнини пневмопідсилювачів обох секцій, клапанні блоки переміщаються нижнім сідлам і перекривають їх, повітря надходить на вихід розподільника. Якщо одна з секцій не ввімкнулася (не вимкнулася), то на виході розподільника тиск не перевищуватиме 0,02 МПа, тому що стиснене повітря буде стисненим іншою секцією в атмосферу, водночас електричний ланцюг сигналізатор розомкнеться.

Для унеможливлення розоголадження сигналів керування, що призводить до несинхронності спрацьовування секцій пневморозподільника У71-22А, У71-24, У71-26А, у конструкції розподілювача передбачений електронний блок керування.

Примітки з експлуатації:

Пневморозподільники У71-22, У71-24, У71-26 працюють від мережі постійного струму напругою 24 В або 110 В;

Пневморозподільники працездатні в будь-якому просторовому положенні;

Час розоголадження електричних сигналів керування секціями пневморозподільника не має бути більш ніж 0,05 с;

Пневморозподільник унеможливлює повторне ввімкнення за однієї невимкненої секції;

Під час під'єднання контактів мікровимикача послідовно в електричний ланцюг "Вбивчий СТОП" машини, розподілювач У71- забезпечує розмикання цього ланцюга під час неспрацьовування однієї зі секцій;

Вібростійкість і віброміцність відповідають III ступеня жорсткості за ГОСТ 28988;

Ступінь захисту від впливу довкілля та ступінь захисту персоналу від зіткнення до струмовідних частин IP20 ГОСТ 14254-96;

Пневморозподільники У7122, У7124, У7126 можуть працювати за будь-яких режимів і тривалості увімкнень за ГОСТ 19264-82;

Коливання напруги живлення від номінального в межах 10%;

Вимоги безпеки під час експлуатації мають відповідати ГОСТ 12.3.001-85;

У разі робочих тисків 5 кгс/см2 рекомендується пневморозподільникам У71 закривати спеціальними звукопоглинальними кожухами та встановлювати їх поза зоною перебування обслуговчого персоналу;

Середня сумарна оперативна трудомісткість поточних ремонтів — не більш ніж 7 щелеп./год.

Умовне позначення У71-....УХЛ4:

У71-2 — пневморозподільник.

.... - умовний прохід (від 16 мм до 40 мм).

УХЛ — кліматичне виконання (середовище, де застосовується механізм).

4 — категорія розміщення (ГОСТ 15150).
