Опис товару

Пневморозподільник 5Р2 311-12-0 за найкращою ціною в Україні від прямого постачальника

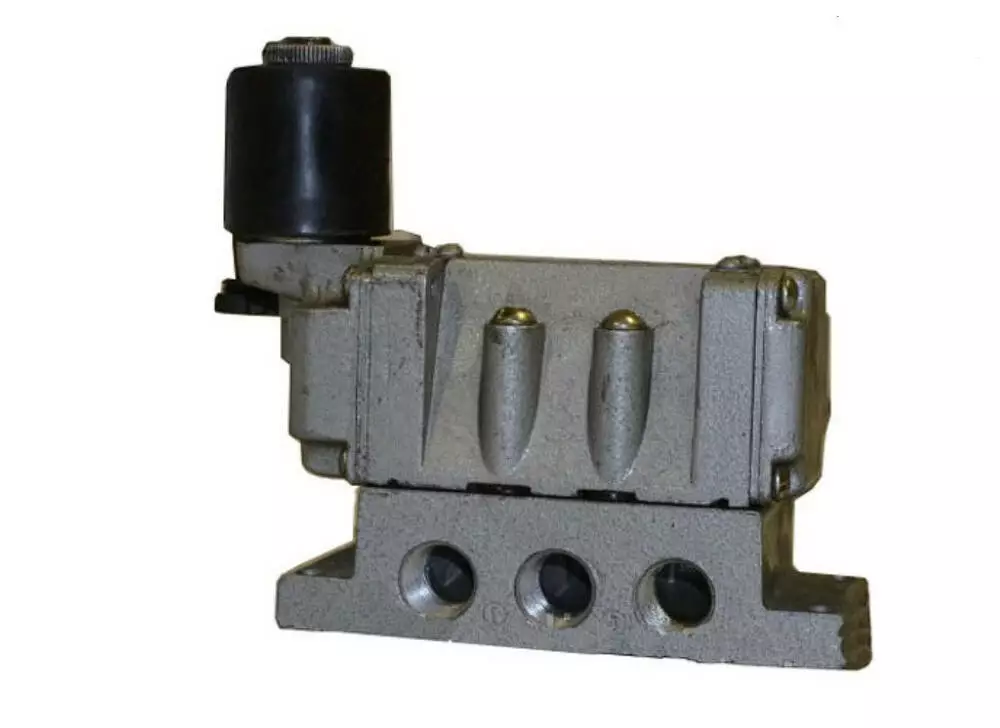

Пневморозподільники п'ятилінійні з однобічним електрокеруванням (з одним електромагнітним П-ЕПР3) 5Р2-231-...2, 5Р2-233-...2 призначені для зміни напрямку та перекриття потоків стисненого повітря в пневматичних системах, що працюють під час тиску стисненого повітря до 1 МПа (10 барів).

Випускаються дані розподілювачі з двостороннім електрокеруванням як зі стиковим (без монтажної плити) приєднанням: 5Р2.231-02, 5Р2.233-02, так і на плитах для трубного монтажу: 5Р2.231-12, 5Р2.233-12.

Отвори для приєднань зовнішній пневмоліній розподілювачів із монтажною плитою маркуються такими цифрами:

1 - для підведення повітря;

2 і 4 — для виходу до споживача;

3 і 5 — для виходу в атмосферу;

12 — для підведення тиску керування, за наявності якого з'єднуються лінії 1 і 2, 4 і 5;

14 — для підведення тиску керування, за наявності якого з'єднуються лінії 1 і 4, 2 і 3.

Для пневморозподільників 5Р2 без монтажної плити розмір стикової поверхні 2 — по ДСТУ 2144-93 (ГОСТ 30016-93).

Позначення пневматичного розподільника цієї серії:

Розподільники 5Р2 застосовуються в пневматичних системах, що працюють за тиску стисненого повітря до 1,0 МПа (10 кгс/см2), очищеного не грубіше 10 класу забрудненості по ГОСТ 17433 і вмісту розпиленої олії в'язкістю 10-35 мм2/c (10-35 сСт) за температури 50 0З концентрацією з розрахунку 1-2 краплі на 1 м3 повітря, наведеного до нормальних умов (температура 20 0С, тиск 101325 Па).

Кліматичні виконання УХЛ та О, категорії розміщення 4, по ГОСТ 15150. Виконується О — тільки для країн із тропічним кліматом.

Вібростійкість і віброміцність розподілювачів відповідають II ступеня жорсткості за ГОСТ 28988.

Ступінь захисту оболонки електромагнітного розподілювача з електромагнітним керуванням — IP 54 по ГОСТ 14254.

Перевищення температури нагрівання обмотки котушки розподілювача над температурою довкілля не більш ніж 85 0С.

Розмір монтажної поверхні — 2 по ИСО 5599/1.

Монтажне розташування пневморозподільників — будь-який.

Примітка: пневморозподільники, які постачаються без монтажної плити, комплектуються такими монтажними частинами:

- гвинт ГОСТ 11738-84 М6-6gx45.66.019 - 4 шт.;

- прокладка — 1 шт.

Основні характеристики пневморозподільника типу 5Р2

Параметри
Значення

Умовний прохід, мм
10

Номінальний тиск, МПа
1,0

Пропускна здатність, Кv, м3/год, не менш ніж:

- двопозиційних;

- трипозиційних

1,65

0,85

Час спрацьовування, с, не більш ніж:

- вмикання;

- вимикання

0,08

0,13

Загальна витікання повітря з порожнин розподілювача, см3/хв, не більш ніж
80

Максимальна кількість спрацьовувань, 1/с
4

Номінальна напруга живлення, В: постійного струму/змінного струму 50 Гц/ змінного струму 60 Гц
12,24,48,110 / 24,36,110,220,380 / 110,220

Номінальна споживана потужність, не більш ніж: постійного струму, Вт/ змінного струму 50 Гц, ВА/змінного струму 60 Гц, ВА
7 / 9 / 12

Середня обробка до відмови, циклів, не менш ніж
1*106

Повний середній ресурс, циклів, не менш ніж
5*106

Маса, кг, не більше, за виконанням:

231-02-0-... / 231-12-0-...

233-02-0-... / 233-12-0-...

0,9 / 1,2

0,9 / 1,2

Можливі функції розподілювачів 5Р2

Схеми

Виготовлення

211

Двопозиційний з одностороннім пневмокеруванням і пневматичним поверненням

212

Двопозиційне з двостороннім пневмокеруванням

231

Двопозиційний з одностороннім електропневматичним керуванням і ручним дублюванням і пневматичним поверненням

232

Двопозиційний із двостороннім електропневматичним керуванням і ручним дублюванням

311

Трипозиційний із двостороннім пневматичним керуванням, повернення в середню позицію пружинний, всі лінії перекриті

331

Трипозиційний із двостороннім електропневматичним керуванням, повернення в середню позицію пружинний, всі лінії перекриті

Структура умовного позначення пневморозподільників

5Р2.231-..., 5Р2.211-..., 5Р2.212-..., 5Р2.232-..., 5Р2.311-..., 5Р2.331-...

5Р2
-
ХХХ
-
Х2
-
0
-
1
-
ХХХХ
-
Х4

Тип кліматики за ГОСТ 15150-69

Рід, частота, номінальна напруга електричного струму:

А— змінний струм, 50 Гц (24, 36,110,220, 380 В);

Б — змінний струм, 60 Гц (110, 220 В);

Д — постійний струм (12, 24, 48, 110 В).

Спосіб приєднання до електромережі: 1 —роз'єм

0 — без індикації керівного сигналу

Спосіб приєднання пневмоліній (розмір монтажної поверхні по ІСО 5599/1):

0 — стикове без плити;

1 — стикове з плитою для трубного монтажу з отворами для приєднання труб у сторони та конічною приєднувальною різзю КЗ/8" ГОСТ 6111

Пневмосхема

Тип пневморозподільника (вузловий прохід 10 мм)

Далі вказані приклади умовних позначень розподільника двопозиційного з однобічним електропневматичним керуванням і ручним дублюванням і пневматичним поверненням, з монтажною плитою з розміром стикової поверхні 2, без індикації керівний сигнал, з приєднанням до електромережі через роз'єм, для змінного струму з частотою 50 Гц і номінальною напругою 220 В, кліматичного виконання УХЛ 4:

- Пневморозподільник 5Р2.231-12-0-1-А220 УХЛ4 ТУ2-053-0223807-005-93

- те саме, з двостороннім керуванням:

- Пневморозподільник 5Р2.232-12-0-1-А220 УХЛ4 ТУ2-053-0223807-005-93

Можливі варіанти виготовлення пневморозподільників:

5Р2.231-12-01, 5Р2.231-02-01, 5Р2.211-12-0, 5Р2.211-02-0, 5Р2.212-12-0, 5Р2.212-02-0,

5Р2.231-02-0-1, 5Р2.231-12-0-1, 5Р2.231-52-0-1, 5Р2.232-02-0-1, 5Р2.232-12-0-1,

5Р2.232-52-0-1, 5Р2.311-12-0, 5Р2.311-02-0, 5Р2.331-02-0-1, 5Р2.331-12-0-1
