Опис товару

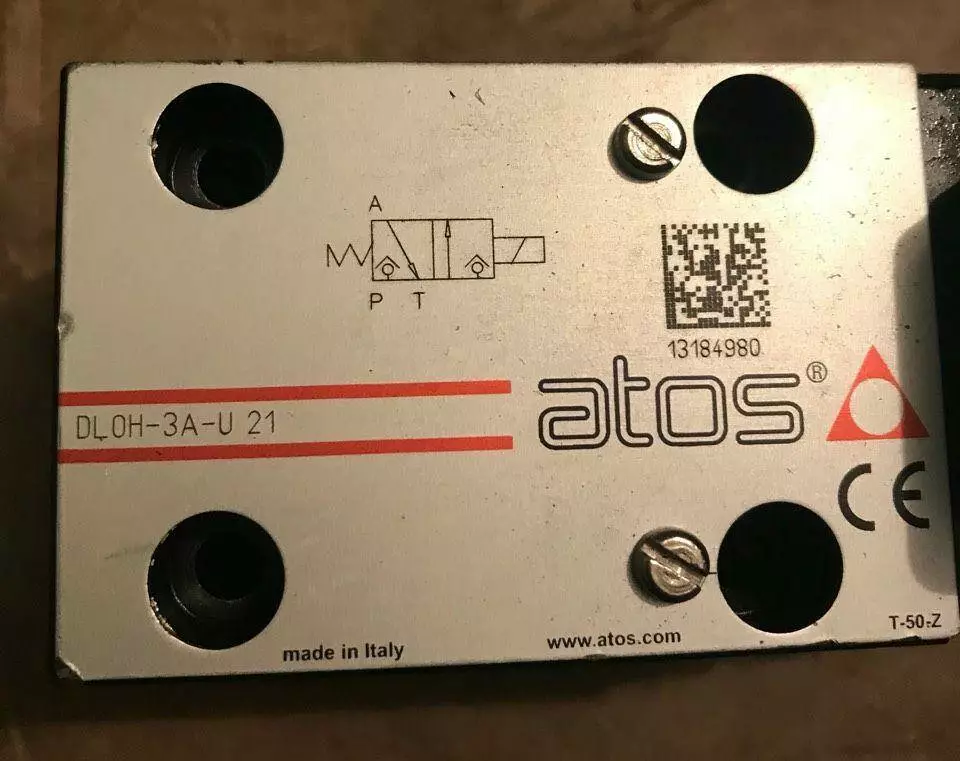

Електромагнітні розподілники типу DLOH, DLOK

тарілчастого типу, прямої дії, ISO 4401 розмір 06

Двопозиційні, дволінійні або трилінійні електромагнітні гідророзподільники DLOH і DLOK тарельчастого типу, призначені для роботи в гідравлічних системах, коли необхідно без витікань.

Керування здійснюється "мокрими" електромагнітними типами OLU (1.1) і OLK (1.2). DLOH також можливий з опцією механічного дублювання через гумову кнопку (6), опція/WP (стандарт для DLOK).

Рухомі деталі захищені, змащені та занурені в олію.

Стандартні розміри картриджа (4) дає змогу отримувати широке розмаїття конфігурацій за допомогою простої заміни. Картриджі DLOH також можливі як окремі компоненти для встановлення в гідроблоки, см. [10].

Вони можуть бути поставлені з опціональними пристроями для керування часом перемикання. Стандартні електричні/електронні роз'єми задовольняють вимоги сучасних машин до характеристик електричних ланцюгів.

Котушки (2) повністю герметичні (клас Н) і легко замінюються (для DLOH) без допомоги інструментів. Міцне виготовлення допускає застосування на відкритому повітрі.

Монтажна поверхня: ISO 4401 розмір 06.

Максимальна витрата: до 12 л/хв (DLOH) і 30 л/хв (DLOK).

Максимальний тиск: 350 барів для DLOH, 315 барів для DLOK.

1. Структура умовного позначення

DLO
-
H
-
2
-
A
-
/WP
-
U
-
X
-
24DC
-
**
-
/*

Синтетичні рідини:

WG = водний гліколь

PE = фосфорно-кислий ефір

Номер парти

Напруга живлення, см. розділ [5]:

00 = розподілювач без котушок

X = без роз'єму

Див. розділ [4] за можливими роз'ємами, замовляється окремо

- O= електромагнітна OLK для живлення DC (тільки для DLOK)

- U= електромагнітна OLU для живлення DC (тільки для DLOH)

Опції:

/WP = ручне керування від гумової кнопки (тільки DLOH)

/R = зі зворотним клапаном у каналі P, см. [2] (тільки DLOH)

/S = без ручного керування та тарілка з перекриттям у проміжному положенні для безпечних варіантів (тільки DLOH)

/L1,/L2,/L3 = пристрій для керування часом перемикання. Неможливо для розподільників з електронними роз'ємами

Конфігурація розподілювача див. табл. [2]

A = нормально відкритий

C = нормально закритий

2 = дволінійний (тільки DLOH)

3 = трилінійний

H = максимальна витрата: 12 л/хв

K = максимальна витрата: 30 л/хв

Розподільник тарілчастого типу розмір 06

2. КОНФІГУРАЦІЯ РОЗПОДІЛЕННЯ (схема розподілу)

DLOH-2A
DLOH-2A/R
DLOH-2C
DLOH-2C/R
DLOK-3A

DLOH-3A
DLOH-3A/R
DLOH-3C
DLOH-3C/R
DLOK-3C

3. ОСНОВНІ ХАРАКТЕРИСТИКИ РОЗПОРЕДЕЛІТЕЙ ТИПА DLOH, DLOK

Монтажне положення
Будь-яке

Характеристика стикової поверхні
Шорсткість Ra 04, неплощинність 0,01/100 (ISO 1101)

Температура довкілля
от -20 до +70 °C

Робоча рідина
Гідравлічна олива за DIN 51524... 535; інші типи рідин см. розділ [1. Структура умовного позначення

Рекомендована в'язкість
15...100 сСт при 40 °C (ISO VG 15...100)

Клас чистоти робочої рідини
ISO 19/16 досягається за тонкості фільтрації 25 мкм і рекомендованого β 75

Температура робочої рідини
від -20 до +60 °C (стандартні та/WG ущільнення), від -20 до +80 °C (ущільнення/PE)

Напрямок потоку
Як показано на символах у таблицях [2]

Робочий тиск
Для DLOH: Канали P, A, B: 350 барів; Канал Т: 160 барів

Для DLOK: Канали P, A, B: 315 барів; Канал Т: 160 барів

Номінальна витрата
Дивіться графіки Q/Δp у розділі [6]

Максимальна витрата робочої рідини
12 л/хв або 30 л/хв, см. межі робочих режимів у розділі [7

Внутрішні витоки
Менш ніж 5 барів/хв (≤0,36 см3/хв) за макс. робочого тиску

3.1. Характеристики котушок

Клас ізоляції
H (180 °C) Через температуру на поверхнях електромагнітних,

мають бути прийнятий у розрахунок Європейські стандарти EN563 та EN982

Клас захисту роз'єму
IP 65

Тривалість увімкнення
100%

Напруга живлення й частота
Див. електричні характеристики [5]

Стабільність напруги живлення
± 10%

4. ЕЛЕКТРИЧНІ/ЕЛЕКТРОННІ РОЗ'ЄМИ ПЗ DIN 43650

Роз'єми мають замовлятися окремо

SP-666 - роз'єм IP-65, призначений для прямого з'єднання з джерелом електроживлення
SP-667 — як SP-666 IP-65, але з вбудованим світлодіодом, призначений для прямого з'єднання з джерелом електроживлення
SP-669 — з вбудованим випрямлячем для живлення котушок DC від змінного струму (AC 110 В і 230 В — Iмакс. 1A)
E-SD/DC - електронний роз'єм, який усуває електричні перешкоди, коли розподілювачі вимкнені
E-SR/DC — електронний роз'єм, який дає змогу перемикати розподілники сигналом із низьким рівнем (макс. 20 мA)

4.1. Під'єднання роз'єму

SP-666, SP-667

(для живлення AC або DC)

E-SD/DC

(для живлення DC)
SP-669

(для живлення AC)
E-SR/DC(для живлення DC)

Напруга живлення:
SP-666 - всі напруження, AC і DC;
SP-667 - напруги 24AC, 110AC, 220AC, 24DC, 110DC, 220DC;
SP-669 - 110/50 AC, 120/60 AC, 230/50 AC, 230/60 AC;
E-SD/DC - всі напруження DC;
E-SR/DC - 12DC, 24DC

5. ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ

Тип
Номінальна напруга

живлення ± 10%
Тип роз'єму
Споживана потужність
Код запасної котушки
Колір ярлика котушки

DLOH
Постійний струм
6 DC
SP-666 або SP-667
33 Вт
SP-COU-6DC/ 80
коричневий

12 DC
SP-COUR-12DC /10
зелений

24 DC
SP-COUR-24DC /10
червоний

48 DC
SP-COU-48DC /80
сріблястий

Змінний струм
110/50 AC
SP-669
40 ВА
SP-COU-110RC /80
золотистий

120/60 AC
35 ВА
SP-COUR-110RC /10
золотистий

230/50 AC
40 ВА
SP-COU-230RC /80
синій

230/60 AC
35 ВА
SP-COUR-230RC /10
синій

DLOK
Постійний струм
12 DC
SP-666 або SP-667
32 Вт
SP-COU-6DC/ 80
коричневий

24 DC
SP-COUR-12DC /10
зелений

110 DC
40 Вт
-
-

220 DC

Змінний струм
110/50 AC
SP-669
40 ВА

120/60 AC
35 ВА

230/50 AC
40 ВА

230/60 AC
35 ВА

* Приведені значення за даними випробувань у нормальних гідравлічних умовах і температурою довкілля 20 °C.

6. ЗАВИСИМОСТЬ Q/Δp

мінеральна олива ISO VG 46 за 50 °C

Тип гідророзподільника
Напрямок потоку

P ⇒ A *

(P ⇒ B)
A ⇒ T

(B ⇒ T)

DLOH-2A, DLOH-2A/R
B
-

DLOH-2C, DLOH-2C/R
C
-

DLOH-3A, DLOH-3A/R
D
C

DLOH-3C, DLOH-3C/R
C
A

DLOK-3A
F
E

DLOK-3C
F
F

* Для дволінійних розподілювачів падіння тиску буде P <unk> T

7. УВАГА РОБОЧИХ РЕЖИМІВ

мінеральна олива ISO VG 46 за 50 °C

A = DLOH-3A

B = DLOH-2A, DLOH-3C

C = DLOK-3A

D = DLOK-3C

Замітка:

під час використання роз'єму

E-SR/DC, робоча частота 2 Гц.

Графік був отриманий на теплих електромагнітних та за мінімальної напруги живлення (Вном — 10%).

8. ВРЕМЯ ПЕРЕКЛЮЧЕНИЯ

(середні значення в мс)

Тип гідророзподільника
Роз'єм
Увімкн.

AC
Увімкн.

DC
Вимк.

DLO*-**
SP-666, SP-667
-
45
25

DLO*-**
SP-669
30
-
75

DLO*-**
E-SR/DC
-
45
55

DLO*-**/L1
SP-666, SP-667
-
60
60

DLO*-**/L2
SP-666, SP-667
-
80
80

DLO*-**/L3
SP-666, SP-667
-
110
150

УСЛОВІЯ ВИКОРИСТАННЯ:
8 л/хв; 150 бар
- номінальна напруга
2 бари контролер в каналі T
мінеральна олива ISO VG 46 за 50 °C

Еластичність гідравлічної системи, а також інші гідравлічні та температурні чинники впливають на час спрацьовування

9. Розміри гідророзподільників DLOH, DLOK

(середні значення в мс)

DLOH-2*

DLOH-2*/R

Монтажна поверхня

ISO 4401-AB-03-4 розмір 06

Кріплення: 4 гвинти М5х50

Ущільнення: 2 OR 108

Канали P, T: Ø = 7,5 мм (макс.)

DLOH-3*

DLOH-3*/R

Монтажна поверхня

ISO 4401-AB-03-4 розмір 06

Кріплення: 4 гвинти М5х50

Ущільнення: 2 OR 108

Канали P,A,B,T: Ø = 7,5 мм (макс.)

P = НАПОРНИЙ КАНАЛ

T = РОБОЧИНЬИЙ КАНАЛ

За макс. тисками в каналах, см. розділ [3]

P = НАПОРНИЙ КАНАЛ

A = РАБОЧИЙ КАНАЛ (не використовується в версіях -3C)

B = РОБОДІЯ КАНАЛ (не використовується в версіях -3A)

T = СЛИВНОЙ КАНАЛ

За макс. тисками в каналах, см. розділ [3]

DLOK-3*

Монтажна поверхня

ISO 4401-AB-03-4 розмір 06

Кріплення: 4 гвинти М5х50

Ущільнення: 4 OR 108

Канали P,A, B,T: Ø = 7,5 мм (макс.

P = НАПОРНИЙ КАНАЛ

A = РАБОЧИЙ КАНАЛ (не використовується в версіях -3C)

B = РОБОДІЯ КАНАЛ (не використовується в версіях -3A)

T = СЛИВНОЙ КАНАЛ

За макс. тисками в каналах, см. розділ [3]

10. ПРИСОДІЙНІ РОЗМІРИ КАРТРИДЖІВ

(картриджі можуть бути встановлені в гідроблоки)

LU-O2*, картридж для DLOH-2*

(*) для версії/WP висота збільшена на 14,5 мм
LU-O3*, картридж для DLOH-3*

Отвір B не використовується в картриджі типу LU-O3A

Отвір A не використовується в картриджі типу LU-O3C

(*) для версії/WP висота збільшена на 14,5 мм
