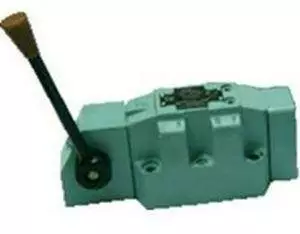

Гідророзподільник ВММ16.44Ф з ручним керуванням (з фіксацією золотника)

Найменування

Схема

Гідросхема

З'єднання каналів у перехідних положеннях

Витрата, л

Повернення

ВММ16.44Ф
44

125
Важіль

Золотникові гідророзподільники ВММ16.44Ф - чотирилінійні з ручним керуванням із фіксацією золотика в крайніх положеннях, призначені для керування (зміни напрямку або пуску й зупинки потоками робочих рідин у гідравлічних системах. Перемикання положення золотника відбувається за допомогою керівного елемента — важеля, що передає зусилля руки.

За виглядом приєднання гідророзподільники мають стикове виготовлення. Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.

Застосовується в гідравлічних системах станків, пресів, машин, всіляких стаціонарних машин, гідросистемах мобільної техніки та бурових машин.

Рекомендовані робочі рідини для золотистих гідророзподільників типу ВЕХ16 (В16):

― для літнього періоду: ІГП-18, ІГП-30, ВНІЇ ІП-40, ГПСі-20, турбінне Тп-22, Тп-30;

― для зимового періоду: ВМГ3, МГЕ-10А,

з класом чистоти не грубіше13 за ГОСТ 17216-71 з кінематичною в'язкістю від 10 до 400 мм2/с

за температури від 0 до +70 з номінальною тонкістю фільтрації не більш ніж 0,025 мм (максимальний ступінь забруднення — клас 9 за NAS 1638).

Дозволяється експлуатація розподілювачів за температури довкілля від 0 до +55 °C. (температура робочої рідини в межах від 0 до +70 °C)

Кліматичне вироблення й категорія розміщення: УХЛ4, О4, ХЛ1 за ГОСТом 15150.

Переміщення золотника з початкового положення здійснюється за допомогою м'язової сили через систему важелів 1,2,3,4.

Встановлення золотника у вихідне положення здійснюється ручкою.

Фіксація золотника гідророзподільника з фіксацією здійснюється деталями поз. 5, 6 и 7.

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою типу 130350.

Технічні характеристики ВММ16.44Ф

Найменування параметрів

Значення параметра

Схема розподілу

44

Умовний прохід, мм

16

Витрата робочої рідини, л/хв

125

Максимальна витрата, л/хв

До 180

Номінальний тиск на вході, МПа (кгс/см2)

25 (250)

Максимальний тиск на виході, МПа (кгс/см2)

10 (100)

Максимальний тиск керування, МПа (кгс/см2)

1,0-25,0 (10-250)

Маса не більш ніж кг

7,3

Склад, пристрій і складники гідророзподільника ВММ16.44Ф

Переміщення золотника з початкового положення здійснюється за допомогою м'язової сили через систему важелів 1,2,3,4.

Встановлення золотника у вихідне положення здійснюється ручкою.

Фіксація золотника гідророзподільника з фіксацією здійснюється деталями поз. 5, 6 и 7.

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою типу 130350.

Структура позначення гідророзподільника ВММ16
