Опис товару

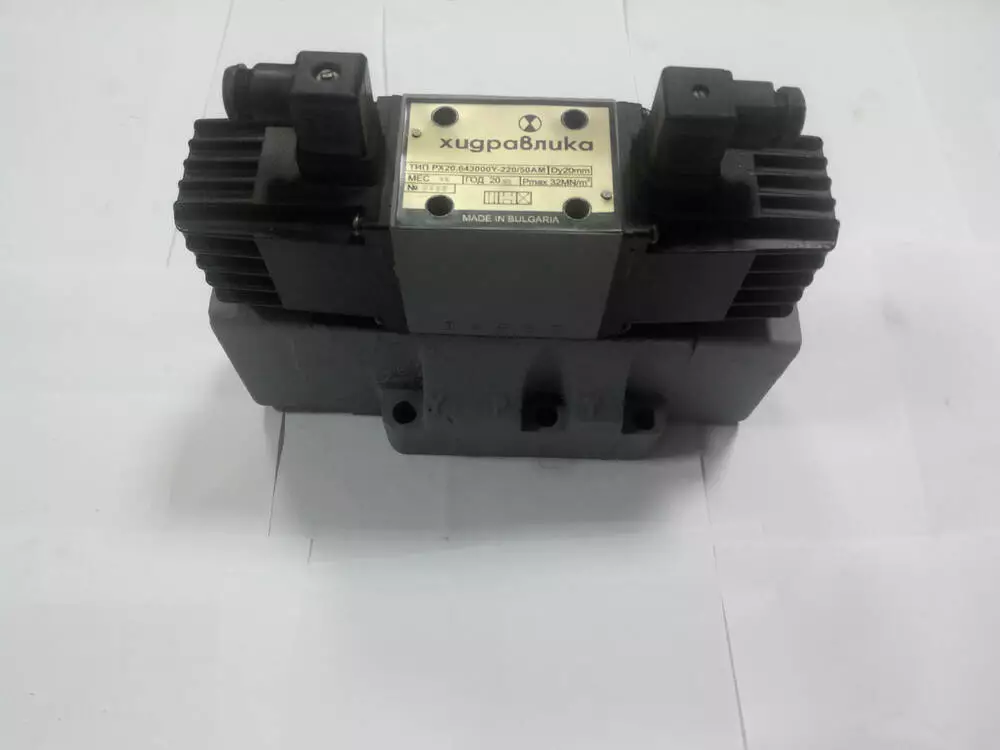

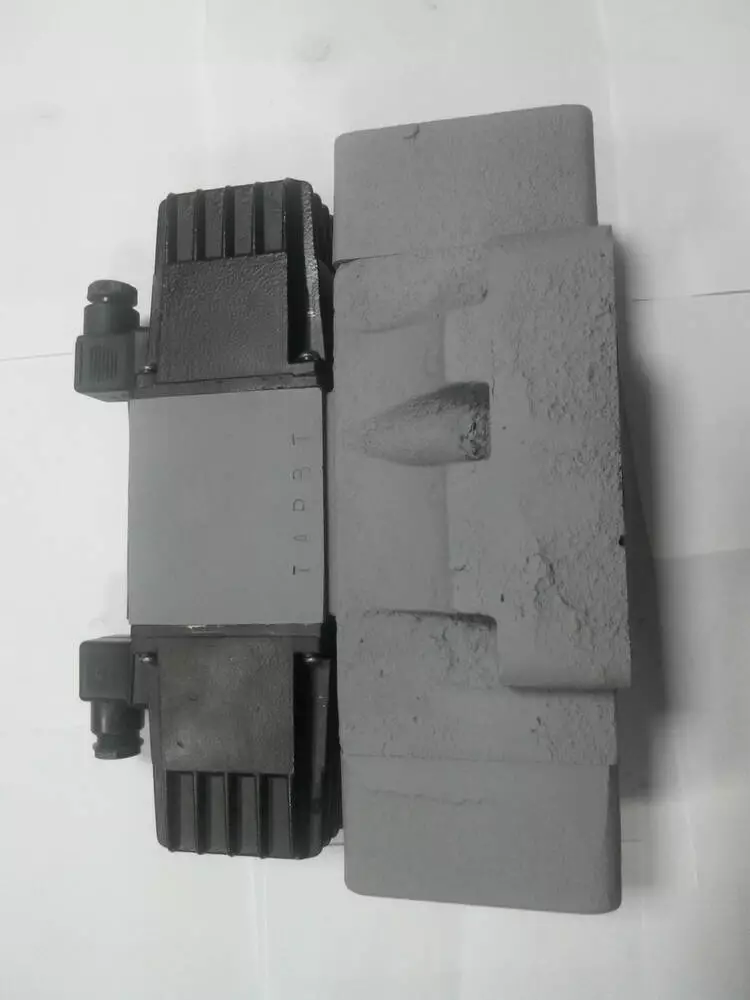

Гідророзподільник 2Р202БО574 з електрогідравлічним керуванням і гідравлічним поверненням золотуха.

Призначення та сфера застосування

Гідророзподільник 2Р202БЕ574 (ТУ2-053-1846-87) золотисті чотирилінійні з однобічним електрогідравлічним керуванням з умовним проходом 20 мм, предназначены для керування потоком робочої рідини виконавчих органів у гідравлічних системах.

Перемикання положення золотуха відбувається за допомогою керівного елемента — пілота. У двопозиційних розподільників з електрогідравлічним керуванням 2Р202 встановлюється пілот ВЕ10.574. Рвиробляють від мережі постійного або змінного струму з напругою 12 В, 24 В, 110 В, 220 В.

Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці. Застосовується в гідравлічних системах станків, пресів, машин, всіляких стаціонарних машин.

Гідророзподільники експлуатуються на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с. Робоча рідина має бути очищена не грубіше 12-го класу чистоти за ГОСТ 17216-2001, що забезпечується застосуванням із номінальною тонкістю фільтрації не грубіше 25 мкм. Дозволяється експлуатація гідророзподільників за температури довкілля від -40 до +50 оС.

Технічні характеристики 2Р202БЕ574

Найменування параметрів

Значення параметра

Схема розподілу

574

Кількість електромагнітних

1

Умовний прохід, мм

20

Витрата робочої рідини, л/хв

200

Максимальна витрата, л/хв

До 360

Номінальний тиск на вході, МПа (кгс/см2)

20 (200)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Максимальний тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Маса не більш ніж кг

20,4

Гідравлічна схема

Наймеєнування

Схема

Гідросхема

З'єднання каналів у перехідних положеннях

Расход

Повернення

2Р202БЕ574
574

200
Гідравлічне повернення

Склад, пристрій і складники гідророзподільника 2Р202БЕ574 110В

Принцип роботи 2Р202 АЕ574 з одним магнітом аналогічний розподільнику 2Р202АЛ.. з двома магнітами. Основними елементами розподілювача 2Р202БЕ574 В220 є: корпус (1), пілот ДУ10 (4), кнопки ручного перемикання (9), золотник (2) і поворотні пружини (3).

Базовою деталлю гідророзподільника 2Р202БЕ574 Г24 є п'ятиканувальний корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

X ― підведення потоку керування;

Y ― слив потоку керування;

Т - отвір для виходу робочої рідини в бак.

Зливні порожнини всередині об'єднані між собою. Лінії керування (7) (X і Y) можуть з'єднуватися з відповідними лініями (P або Т) основного золотника або виводитися окремо на стикову площину. З'єднання ліній Х-Р у гідророзподільниках 1Р203, 1Р202, 2Р203, 2Р202 можливо тільки під час тиску на вході гідророзподільника не більш ніж 25 МПа, інакше необхідно застосовувати клапан співвідношення тисків (модульна плитка завтовшки 25 мм), який знижує тиск керування, і вимовляти під час замовлення робочі тиск на вході 32 МПа. У разі з'єднаних ліній Х-Р для гідророзподільників 14, 54, 64, 64 А, 104, 124, 154, 574, 574Д, 15, 55, 65 А та 574 виготовлений за гідросхеми, підпір у зливній лінії має бути меншим за 1,4 МПа. Не допускається з'єднання ліній Y-T за тиску в лінії Т понад 6 МПа, а також для схем, зазначених вище, за об'єднаних ліній Х-Р (якщо лінії X і Р не об'єднані, тиск керування має перевищувати тиск у лінії Т не менш ніж на 1,4 МПа) Для об'єднання ліній керування з основними треба демонтувати корки (К1/8).

Електрогідравлічне керування за допомогою керівного гідророзподільника — пілота (4) — застосовується через великий діаметр умовного проходу. Пілот змінює тиск у торцевих камерах (6) і (8) основного золотника (2). Повернення золотника у вихідне положення здійснюється поворотними пружинами (3). У деяких моделях повернення відбувається гідравлічними зусиллями за допомогою спеціальних поршнів, водночас зусилля можуть бути куди вищими, що підвищує надійність спрацьовування).

Гідрощина основного гідророзподільника не обов'язково має збігатися з гідросхемою керівного (пілота).

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою.

Схема умовного позначення гідророзподільника типу 2Р202БЕ574 220В

Габаритні та приєднувальні розміри гідророзподільника 2Р202БЕ574 110 В

Найменування

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d

Значення
260
130
53,2
77
130
11
114
92
240
110
45
38
13
