Опис товару

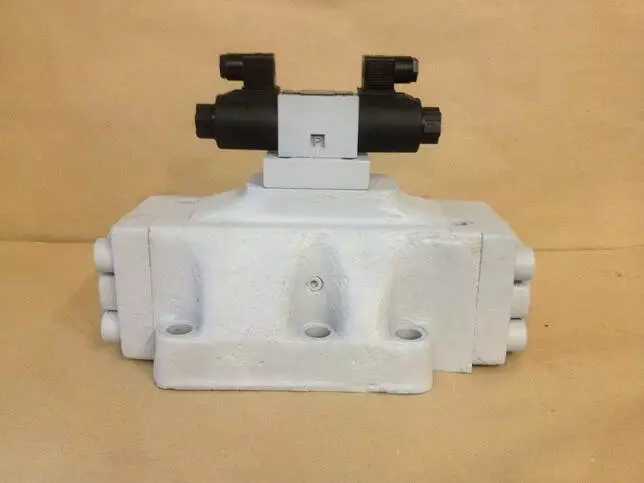

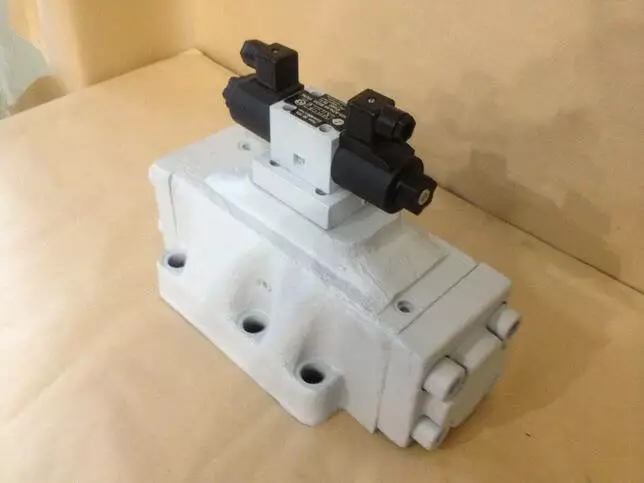

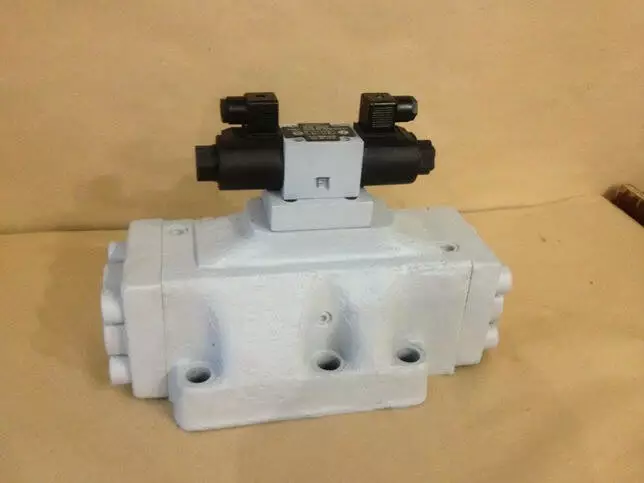

Гідророзподільник 1Р323БЛ24 з електрогідравлічним керуванням

Призначення та сфера застосування

Гідророзподільник 1Р323БЛ24 (ТУ2-053-1846-87) золотисті чотирилінійні з двостороннім електрогідравлічним керуванням , з умовним проходом 32 мм і гідравлічним поверненням золотуха, предназначены для керування потоком робочої рідини виконавчих органів у гідравлічних системах.

Перемикання положення золотника відбувається за допомогою керівного елемента — пілота. У трипозиційних розподілювачах з електрогідравлічним керуванням 1Р323 встановлюється пілот Ве6.34. Рзабезпечують від мережі постійного або змінного струму з напругою 12 В, 24 В, 110 В, 220 В,.

Наймеєнування

Схема

Гідросхема

З'єднання каналів у перехідних положеннях

Расход

Повернення

1Р323БЛ24
24

500
Гідравлічне повернення

За виглядом приєднання гідророзподільники мають стикове виготовлення. Приєднувальна площина за ГОСТ 26890-86. Для ущільнення стикової площини гідророзподільників 1Р323 застосовуються кільця за ГОСТ 9833-73.

Гідравлічні розподілювачі знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці. Застосовується в гідравлічних системах верстатів, пресів, машин, всіляких стаціонарних машин.

Гідророзподільники експлуатуються на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с і температурою від 1 до 70оЗ. Робоча рідина має бути очищена не грубіше 12-го класу чистоти за ГОСТ 17216-2001, що забезпечується застосуванням із номінальною тонкістю фільтрації не грубіше 25 мкм. Дозволяється експлуатація гідророзподільників за температури довкілля від +1 до +55 оС.

Пристрій і складники гідророзподільника 115323БЛ24 В220

Основними елементами розподілювача 1Р323БЛ24 Г 24 є: корпус (1), пілот ДУ6 (4), кнопки ручного перемикання пілота (9), золотник (2). До торців корпусу кріпляться кришки, у яких розташовані поворотні пружини (3).

Базовою деталлю гідророзподільника 1Р323БЛ24 110 В є п'ятиканувальний корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

X ― підведення потоку керування;

Y ― слив потоку керування;

Т - отвір для виходу робочої рідини в бак.

Зливні порожнини всередині об'єднані між собою. Лінії керування (7) (X і Y) можуть з'єднуватися з відповідними лініями (P або Т) основного золотника або виводитися окремо на стикову площину. Для трипозиційних розподілювачів із гідравлічним центруванням передбачається дренажна лінія. Причем крайні (зливні) канавки в чотирилінійних апаратах з'єднані між собою, а в п'ятилінійних — виведені окремо. З'єднання ліній Х-Р у можливо тільки за тиску на вході гідророзподільника не більш ніж 25 МПа, інакше необхідно застосовувати клапан співвідношення тисків (модульна плитка завтовшки 25 мм), який знижує тиск керування, і проговорювати під час замовлення робочий тиск на вході 32 МПа. У разі з'єднаних ліній Х-Р для гідророзподільників 14, 54, 64, 64 А, 104, 124, 154, 574, 574Д, 15, 55, 65 А та 574 виготовлений за гідросхеми, підпір у зливній лінії має бути меншим за 1,4 МПа. Не допускається з'єднання ліній Y-T за тиску в лінії Т понад 6 МПа, а також для схем, зазначених вище, за об'єднаних ліній Х-Р (якщо лінії X і Р не об'єднані, тиск керування має перевищувати тиск у лінії Т не менш ніж на 1,4 МПа) Для об'єднання ліній керування з основними треба демонтувати корки (К1/8).

Електрогідравлічне керування за допомогою керівного гідророзподільника — пілота (4) — застосовується через великий діаметр умовного проходу. Пілот змінює тиск у торцевих камерах (6) і (8) основного золотника (2). Повернення золотника у вихідне положення здійснюється поворотними пружинами (3). У деяких моделях повернення відбувається гідравлічними зусиллями за допомогою спеціальних поршнів, водночас зусилля можуть бути куди вищими, що підвищує надійність спрацьовування).

Гідрощина основного гідророзподільника не обов'язково має збігатися з гідросхемою керівного (пілота).

Гідророзподільник виготовляється з такими допоміжними вузлами та пристроями:

— з дросельною плитою, яка призначена для регулювання часу спрацьовування гідророзподільника. Під час повороту регулювального гвинта за годинниковою стрілкою час спрацьовування збільшується, під час повороту проти годинникової стрілки зменшується. Регулювання може здійснюватися як на підводі, так і на відводі потоку керування.

Гідророзподільники постачаються з регулюванням часу спрацьовування на підводі.

Для перевлаштування регулювання з підведення на відведення необхідно дросельну плиту зняти, повернути навколо поперечної осі на 180o і знову встановити на місце.

- з пристроями, що обмежують процес золотника.

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою.

Технічні характеристики 1Р323БЛ24 110 В

Найменування параметрів

Значення параметра

Схема розподілу

24

Кількість електромагнітних

2

Умовний прохід, мм

32

Витрата робочої рідини, л/хв

500

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Максимальний тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Маса не більш ніж кг

44

Схема умовного позначення гідророзподільника типу 115323БЛ14 220 В

Приклад умовного позначення гідророзподільника золотистого електрогідравлічного з умовним проходом 32 мм, з двома магнітами, з пілотним клапаном ВЕ6 з номінальним тиском на вході 32 МПа, з пружинним поверненням золотуха, зі зливом об'єднаним із загальним зливом, схема розподілу 64, з регулюванням часу спрацьовування дросельною плитою на підводі, з напругою живлення пілотного клапана 220 вольтів змінного струму, з кнопкою ручного керування електромагнітними, з під'єднанням е/кабелю через штепсельний роз'єм, призначеному для роботи в помірному кліматі та холодному кліматі, категорія розміщення 4:

Гідророзподільник 1Р323-БЛ4-24Р В220 НМ УХЛ4.

Габаритні та приєднувальні розміри гідророзподільника 1Р323БЛ24

Найменування

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d

Значення
375
183
76,2
114,3
190,5
19,2
197
159
280
155
60
44
21,5
