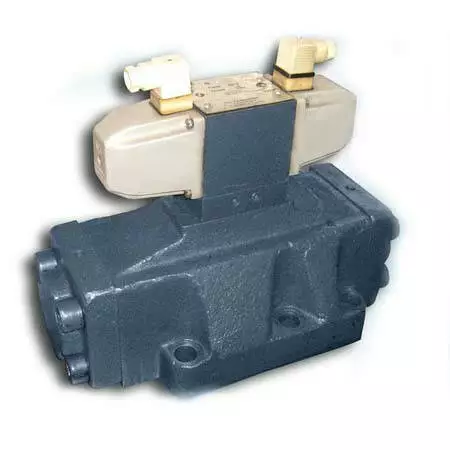

Гідророзподільник 1Р323АЛ64 з електрогідравлічним керуванням

Призначення та сфера застосування

Гідророзподільник 1Р323АЛ64 (ТУ2-053-1846-87) золотисті чотирилінійні з двостороннім електрогідравлічним керуванням, з умовним проходом 32 мм, призначені для керування потоком робочої рідини виконавчих органів у гідравлічних системах.

Перемикання положення золотника відбувається за допомогою керівного елемента — пілота. У трипозиційних розподільників з електрогідравлічним керуванням 1Р323 встановлюється пілот Ве6.34. Працюють від мережі постійного або змінного струму з напругою 12 В, 24 В, 110 В, 220 В.

Наймеєнування

Схема

Гідросхема

З'єднання каналів у перехідних положеннях

Расход

Повернення

1Р323АЛ64

64

500

Пружинне повернення

За виглядом приєднання гідророзподільники мають стикове виконання. Приєднувальна площина за ГОСТ 26890-86. Для ущільнення стикової площині гідророзподільників 1Р323 застосовуються кільця за ГОСТ 9833-73.

Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці. Застосовується в гідравлічних системах верстатів, пресів, машин, всіляких стаціонарних машин.

Гідророзподільники експлуатуються на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с і температурою від 1 до 70 °C. Робоча рідина має бути очищена не грубіше 12-го класу чистоти за ГОСТ 17216-2001, що забезпечується застосуванням із номінальною тонкістю фільтрації не грубіше 25 мкм. Дозволяється експлуатація гідророзподільників за температури довкілля від +1 до +55 оС.

Ця схема розподілу — 64 ― є найпопулярнішою для сучасних потреб машинобудування.

Пристрій і складники гідророзподільника 1Р323АЛ64 220В

Основними елементами розподілювача 1Р323АЛ64 Г24 є: корпус (1), пілот ДК6 (4), кнопки ручного перемикання пілота (9), золотник (2). До торців корпусу кріпляться кришки, у яких розташовані поворотні пружини (3).

Базовою деталлю гідророзподільника 1Р323АЛ64 В110 є п'ятиканувальний корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

X — підведення потоку керування;

Y ― слив потоку керування;

Т - отвір для виходу робочої рідини в бак.

Зливні порожнини всередині об'єднані між собою. Лінії керування (7) (X і Y) можуть з'єднуватися з відповідними лініями (P або Т) основного золотника або виводити окремо на стикову площину. Для трипозиційних розподілювачів із гідравлічним центруванням передбачається дренажна лінія. Причому крайні (зливні) канавки в чотирилінійних апаратах з'єднані між собою, а в п'ятилінійних — виведені окремо. З'єднання ліній Х-Р у можливо тільки за тиску на вході гідророзподільника не більш ніж 25 МПа, інакше необхідно застосовувати клапан співвідношення тисків (модульна плитка завтовшки 25 мм), який знижує тиск керування, і вимовляти під час замовлення робочий тиск на вході 32 МПа. У разі з'єднаних ліній Х-Р для гідророзподільників 14, 54, 64, 64 А, 104, 124, 154, 574, 574Д, 15, 55, 65 А та 574 виготовлений за гідросхеми, підпір у зливній лінії має бути меншим за 1,4 МПа. Не допускається з'єднання ліній Y-T за тиску в лінії Т понад 6 МПа, а також для схем, зазначених вище, за об'єднаних ліній Х-Р (якщо лінії X і Р не об'єднані, тиск керування має перевищувати тиск у лінії Т не менш ніж на 1,4 МПа) Для об'єднання ліній керування з основними треба демонтувати корки (К1/8).

Електрогідравлічне керування за допомогою керівного гідророзподільника — пілота (4) — застосовується через великий діаметр умовного проходу. Пілот змінює тиск у торцевих камерах (6) і (8) основного золотника (2). Повернення золотника у вихідне положення здійснюється поворотними пружинами (3). У деяких моделях повернення відбувається гідравлічними зусиллями за допомогою спеціальних поршнів, водночас зусилля можуть бути куди вищими, що підвищує надійність спрацьовування).

Гідрощина основного гідророзподільника не обов'язково має збігатися з гідросхемою керівного (пілота).

Гідророзподільник виготовляється з такими допоміжними вузлами та пристроями:

— з дросельною плитою, яка призначена для регулювання часу спрацьовування гідророзподільника. Під час повороту регулювального гвинта за годинниковою стрілкою час спрацьовування збільшується, під час повороту проти годинникової стрілки зменшується. Регулювання може здійснюватися як на підводі, так і на відводі потоку керування.

Гідророзподільники постачаються з регулюванням часу спрацьовування на підводі.

Для перевлаштування регулювання з підведення на відведення необхідно дросельну плиту зняти, повернути навколо поперечної осі на 180o і знову встановити на місце.

— з пристроями, що обмежують процес золотника.

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою.

Технічні характеристики 1Р323АЛ64 В220

Найменування параметрів

Значення параметра

Схема розподілу

64

Кількість електромагнітних

2

Умовний прохід, мм

32

Витрата робочої рідини, л/хв

500

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Максимальний тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Маса не більш ніж кг

44

Схема умовного позначення гідророзподільника типу 1Р323АЛ64

Приклад умовного позначення гідророзподільника золотистого електрогідравлічного з умовним проходом 32 мм, з двома магнітами, з пілотним клапаном ВЕ6 з номінальним тиском на вході 32 МПа, з пружинним поверненням золотуха, зі зливом об'єднаним із загальним зливом, схема розподілу 64, з регулюванням часу спрацьовування дросельною плитою на підводі, з напругою живлення пілотного клапана 220 вольтів змінного струму, з кнопкою ручного керування електромагнітними, з під'єднанням е/кабелю через штепсельний роз'єм, призначеному для роботи в помірному кліматі та холодному кліматі, категорія розміщення 4:

Гідророзподільник 1Р323-А54-64Р В220 НМ УХЛ4.

Габаритні та приєднувальні розміри гідророзподільника 1Р323АЛ64

Найменування

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d

Значення

375

183

76,2

114,3

190,5

19,2

197

159

280

155

60

44

21,5
