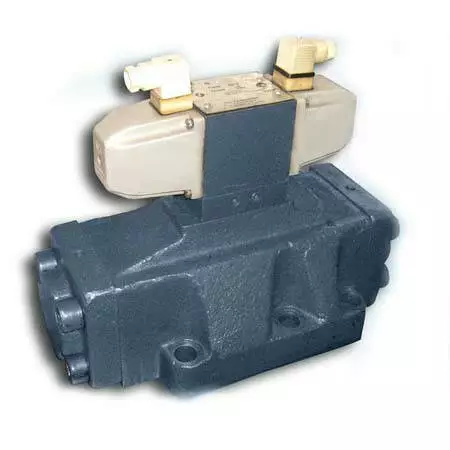

Гідророзподільник 1Р323АЕ574 з електрогідравлічним керуванням

Призначення та сфера застосування

Гідророзподільник 1Р323АЕ574 (ТУ2-053-1846-87) золотисті чотирилінійні з однобічним електрогідравлічним керуванням з умовним проходом 32 мм, предназначены для керування потоком робочої рідини виконавчих органів у гідравлічних системах.

Перемикання положення золотуха відбувається за допомогою керівного елемента — пілота. У двопозиційних розподілювачах з електрогідравлічним керуванням 1Р323 встановлюється пілот Ве6.574. Робробляють від мережі постійного або змінного струму з напругою 12 В, 24 В, 110 В, 220 В.

Наймеєнування

Схема

Гідросхема

З'єднання каналів у перехідних положеннях

Расход

Повернення

1Р323АЕ574
574

500
Пружинне повернення

За виглядом приєднання гідророзподільники мають стикове виготовлення. Приєднувальна площина за ГОСТ 26890-86. Для ущільнення стикової площині гідророзподільників 1Р323 застосовуються кільця за ГОСТ 9833-73.

Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці. Застосовується в гідравлічних системах станків, пресів, машин, всіляких стаціонарних машин.

Гідророзподільники експлуатуються на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с і температурою від 1 до 70оЗ. Робоча рідина має бути очищена не грубіше 12-го класу чистоти за ГОСТ 17216-2001, що забезпечується застосуванням із номінальною тонкістю фільтрації не грубіше 25 мкм. Дозволяється експлуатація гідророзподільників за температури довкілля від +1 до +55 оС.

Пристрій і складники гідророзподільника 1Р323АЕ574 В110

Основними елементами розподілювача 1Р323АЕ574 220В є: корпус (1), пілот ДУ6 (4), кнопки ручного перемикання пілота (9), золотник (2). До торців корпусу кріпляться кришки, у яких розташовані поворотні пружини (3).

Базовою деталлю гідророзподільника 1Р323АЕ574 220В є п'ятиканувальний корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

X ― підведення потоку керування;

Y ― слив потоку керування;

Т - отвір для виходу робочої рідини в бак.

Зливні порожнини всередині об'єднані між собою. Лінії керування (7) (X і Y) можуть з'єднуватися з відповідними лініями (P або Т) основного золотника або виводитися окремо на стикову площину. Для трипозиційних розподілювачів із гідравлічним центруванням передбачається дренажна лінія. Причем крайні (зливні) канавки в чотирилінійних апаратах з'єднані між собою, а в п'ятилінійних — виведені окремо. З'єднання ліній Х-Р у можливо тільки за тиску на вході гідророзподільника не більш ніж 25 МПа, інакше необхідно застосовувати клапан співвідношення тисків (модульна плитка завтовшки 25 мм), який знижує тиск керування, і висловлювати під час замовлення робочий тиск на вході 32 МПа. У разі з'єднаних ліній Х-Р для гідророзподільників 14, 54, 64, 64 А, 104, 124, 154, 574, 574Д, 15, 55, 65 А та 574 виготовлений за гідросхеми, підпір у зливній лінії має бути меншим за 1,4 МПа. Не допускається з'єднання ліній Y-T за тиску в лінії Т понад 6 МПа, а також для схем, зазначених вище, за об'єднаних ліній Х-Р (якщо лінії X і Р не об'єднані, тиск керування має перевищувати тиск у лінії Т не менш ніж на 1,4 МПа) Для об'єднання ліній керування з основними треба демонтувати корки (К1/8).

Електрогідравлічне керування за допомогою керівного гідророзподільника — пілота (4) — застосовується через великий діаметр умовного проходу. Пілот змінює тиск у торцевих камерах (6) і (8) основного золотника (2). Повернення золотника у вихідне положення здійснюється поворотними пружинами (3). У деяких моделях повернення відбувається гідравлічними зусиллями за допомогою спеціальних поршнів, водночас зусилля можуть бути куди вищими, що підвищує надійність спрацьовування).

Гідрощина основного гідророзподільника не обов'язково має збігатися з гідросхемою керівного (пілота).

Гідророзподільник виготовляється з такими допоміжними вузлами та пристроями:

— з дросельною плитою, яка призначена для регулювання часу спрацьовування гідророзподільника. Під час повороту регулювального гвинта за годинниковою стрілкою час спрацьовування збільшується, під час повороту проти годинникової стрілки зменшується. Регулювання може здійснюватися як на підводі, так і на відводі потоку керування.

Гідророзподільники постачаються з регулюванням часу спрацьовування на підводі.

Для перевлаштування регулювання з підведення на відведення необхідно дросельну плиту зняти, повернути навколо поперечної осі на 180o і знову встановити на місце.

- з пристроями, що обмежують процес золотника.

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою.

Технічні характеристики 1Р323АЕ574 220 В

Найменування параметрів

Значення параметра

Схема розподілу

574

Кількість електромагнітних

1

Умовний прохід, мм

32

Витрата робочої рідини, л/хв

500

Номінальний тиск на вході, МПа (кгс/см2)

32 (320)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Максимальний тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Маса не більш ніж кг

44

Схема умовного позначення гідророзподільника типу 1Р323АЛ574 110 В

Приклад умовного позначення гідророзподільника золотистого електрогідравлічного з умовним проходом 32 мм, з двома магнітами, з пілотним клапаном ВЕ6 з номінальним тиском на вході 32 МПа, з пружинним поверненням золотуха, зі зливом об'єднаним із загальним зливом, схема розподілу 64, з регулюванням часу спрацьовування дросельною плитою на підводі, з напругою живлення пілотного клапана 220 вольтів змінного струму, з кнопкою ручного керування електромагнітними, з під'єднанням е/кабелю через штепсельний роз'єм, призначеному для роботи в помірному кліматі та холодному кліматі, категорія розміщення 4:

Гідророзподільник 1Р323-А54-574Р В220 НМ УХЛ4.

Габаритні та приєднувальні розміри гідророзподільника 1Р323АЛ574 В110

Найменування

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d

Значення
375
183
76,2
114,3
190,5
19,2
197
159
280
155
60
44
21,5
