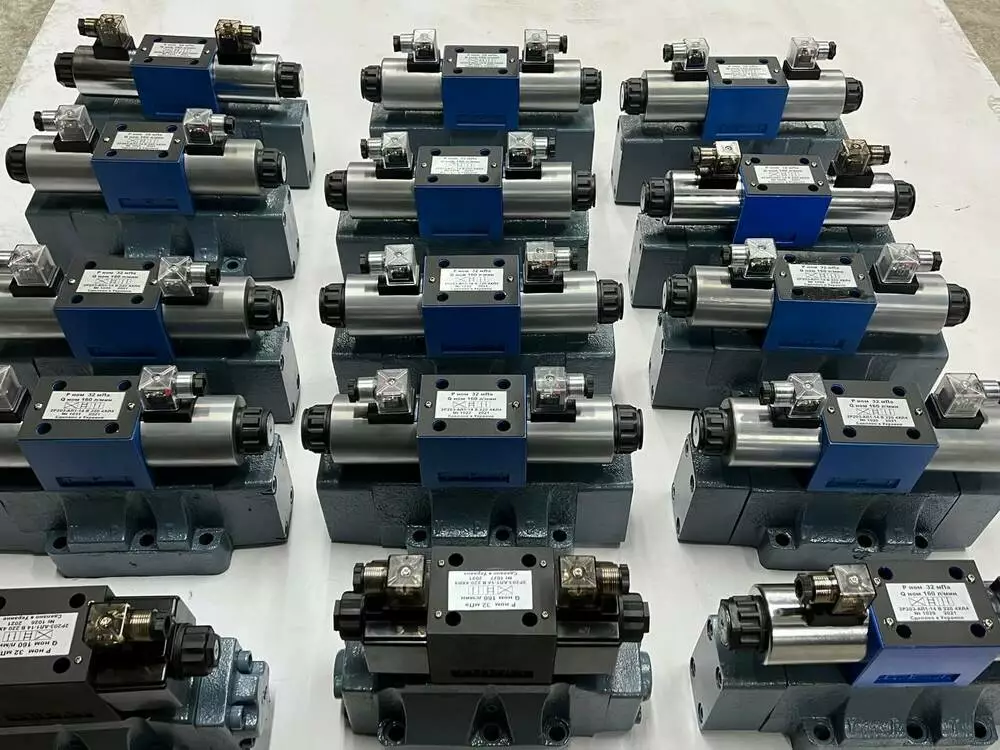

Гідророзподільник 1Р202БЛ24 з електрогідравлічним керуванням

Призначення і область застосування

Гідророзподільники 1Р202БЛ24 (ТУ2-053-1846-87) золотникові четырехлинейные з гідравлічним поверненням золотника, двостороннім електрогідравлічним керуванням , з умовним проходом 20 мм, призначені для управління потоком робочої рідини виконавчих органів в гідравлічних системах.

Перемикання положення золотника відбувається з допомогою керуючого елемента – пілота. У трехпозиционных розподільниках з електрогідравлічним керуванням 1Р203 встановлюється пілот ВЕ6.34. Работают від мережі постійного або змінного струму з напругою 12В, 24В, 110В, 220В, .

По виду приєднання гідророзподільники мають стикове виконання. Приєднувальна площину по ГОСТ 26890-86. Для ущільнення стикового площині гідророзподільників 1Р203-АЕ, 1Р203-АЛ, 1Р203-БЕ, 1Р203-БЛ застосовуються кільця по ГОСТ 9833-73.

Гідравлічні розподільники знайшли широке застосування в машинобудуванні, металургії, легкої промисловості та дорожньо-будівельної техніки. Застосовується в гідравлічних системах верстатів , пресів, машин, різноманітних стаціонарних машинах.

Гідророзподільники експлуатуються на мінеральних маслах з кінетичної в'язкістю від 10 до 400 мм2/с. Робоча рідина повинна бути очищена не грубіше 12-го класу чистоти по ГОСТ 17216-2001, що забезпечується застосуванням з номінальною тонкістю фільтрації не грубіше 25 мкм. Дозволяється експлуатація гідророзподільників при температурі навколишнього середовища від -40 до +50 проС.

Технічні характеристики 1Р202БЛ24

Найменування параметра

Значення параметра

Схема розподілу

24

Кількість електромагнітів

2

Умовний прохід, мм

20

Витрата робочої рідини, л/хв

200

Максимальний витрата, л/хв

До 360

Номінальний тиск на вході, МПа (кгс/см2)

20 (200)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Максимальний тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Маса не більше, кг

15,9

Гідравлічна схема

1Р202БЛ24

24

200

Гідравлічний повернення

Склад, будову та складові частини гідророзподільника 1Р202БЛ24 В110

Основними елементами розподільника 1Р202БЛ24 є: корпус (1), пілот ДУ6(4), кнопки ручного перемикання (9), золотник (2) і зворотні пружини (3).

Базовою деталлю гідророзподільника 1Р202БЛ24 є пятиканавочный корпус, в якому виконані основні канали:

P - отвір для входу робочої рідини під тиском;

А і В - отвори для сполук до інших гидроустройствам;

X ― підведення потоку управління;

Y ― злив потоку управління;

Т - отвір для виходу робочої рідини в бак.

Зливні порожнини всередині об'єднані між собою. Лінії керування (7) (X і Y) можуть з'єднуватися з відповідними лініями (P або Т) основного золотника або виводитися окремо на стыковую площину. Для трехпозиционных розподільників з гідравлічним центруванням передбачається дренажна лінія. З'єднання ліній Х-Р в гидрораспределителях 1Р203, 1Р202, 2Р203, 2Р202 можливо тільки при тиску на вході гідророзподільника не більше ніж 25 МПа, в іншому випадку необхідно застосовувати клапан співвідношення тисків (модульна плитка товщиною 25 мм), який знижує тиск керування, і обумовлювати при замовленні робочий тиск на вході 32 МПа. При сполучених лініях Х-Н для гідророзподільників 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А і 574 виконань по гидросхемам, підпір в зливній лінії повинен бути менше ніж 1,4 МПа. Не допускається з'єднання ліній Y-T при тиску в лінії Т понад 6 МПа, а також для схем, зазначених вище, при об'єднаних лініях Х-Р (якщо лінії X і Р не об'єднані, тиск керування повинно перевищувати тиск в лінії Т не менш, ніж на 1,4 МПа) Для об'єднання ліній управління з основними слід демонтувати пробки (К1/8).

Електрогідравлічне управління з допомогою керуючого гідророзподільника ― пілота (4) ― застосовується через великого діаметру умовного проходу. Пілот змінює тиск в торцевих камерах (6) і (8) основного золотника(2). Повернення золотника у вихідне положення здійснюється поворотними пружинами (3). У деяких моделях повернення здійснюється гідравлічними зусиллями за допомогою спеціальних поршнів, При цьому зусилля можуть бути значно вище, що підвищує надійність спрацьовування).

Гидросхема основного гідророзподільника не обов'язково повинна збігатися з гідросхеми керуючого (пілота).

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальної (монтажної) плитою.

Схема умовного позначення гідророзподільника типу 1Р202БЛ24

Габаритні і приєднувальні розміри гідророзподільника 1Р202БЛ24

Найменування

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d

Значення

260

130

53,2

77

130

11

114

92

240

110

45

38

13
