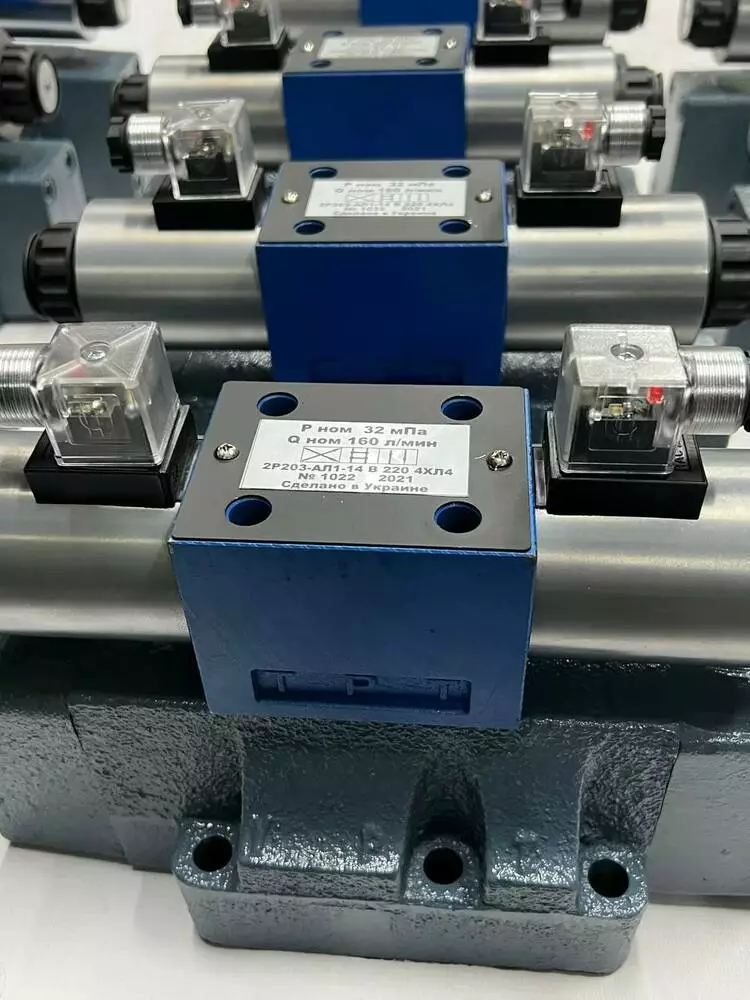

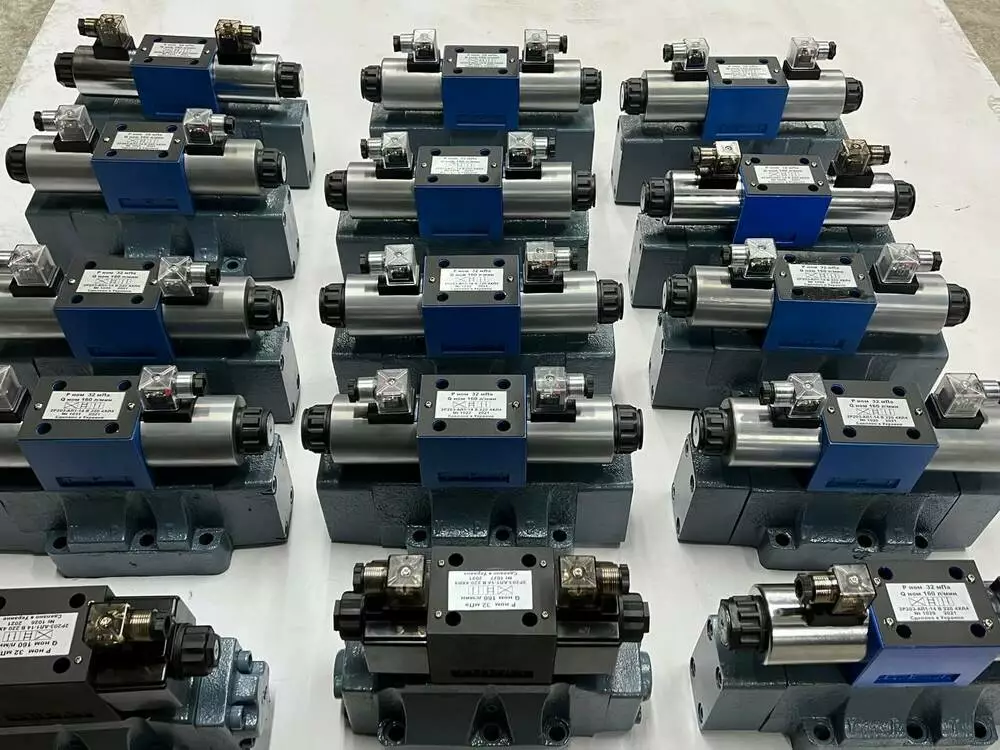

Гідророзподільник 1Р202АЛ14 з електрогідравлічним керуванням

Призначення та сфера застосування

Гідророзподільник 1Р202АЛ14 (ТУ2-053-1846-87) золотисті чотирилінійні з двостороннім електрогідравлічним керуванням з умовним проходом 20 мм, предназначены для керування потоком робочої рідини виконавчих органів у гідравлічних системах.

Перемикання положення золотуха відбувається за допомогою керівного елемента — пілота. У трипозиційних розподільників з електрогідравлічним керуванням 1Р203 встановлюється пілот ВЕ6.34. Рзабезпечують від мережі постійного або змінного струму з напругою 12 В, 24 В, 110 В, 220 В.

За виглядом приєднання гідророзподільники мають стикове виготовлення. Приєднувальна площина за ГОСТ 26890-86. Для ущільнення стикової площині гідророзподільників 1Р203-АЕ, 1Р203-АЛ, 1Р203-БЕ, 1Р203-БЛ застосовуються кільця за ГОСТ 9833-73.

Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці. Застосовується в гідравлічних системах станків, пресів, машин, всіляких стаціонарних машин.

Гідророзподільники експлуатуються на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с. Робоча рідина має бути очищена не грубіше 12-го класу чистоти за ГОСТ 17216-2001, що забезпечується застосуванням із номінальною тонкістю фільтрації не грубіше 25 мкм. Дозволяється експлуатація гідророзподільників за температури довкілля від -40 до +50 оС.

Технічні характеристики 1Р202АЛ14

Найменування параметрів

Значення параметра

Схема розподілу

14

Кількість електромагнітних

2

Умовний прохід, мм

20

Витрата робочої рідини, л/хв

200

Максимальна витрата, л/хв

До 360

Номінальний тиск на вході, МПа (кгс/см2)

20 (200)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Максимальний тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Маса не більш ніж кг

15,9

Гідравлічна схема

1Р202АЛ14

14

200
Пружинне повернення

Склад, пристрій і складники гідророзподільника 1Р202АЛ14 В110

Основними елементами розподілювача 1Р202АЛ14 є: корпус (1), пілот ДУ6 (4), кнопки ручного перемикання (9), золотник (2) і поворотні пружини (3).

Базовою деталлю гідророзподільника 1Р202АЛ14 є п'ятиканувальний корпус, у якому виготовлені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

X ― підведення потоку керування;

Y ― слив потоку керування;

Т - отвір для виходу робочої рідини в бак.

Зливні порожнини всередині об'єднані між собою. Лінії керування (7) (X і Y) можуть з'єднуватися з відповідними лініями (P або Т) основного золотника або виводити окремо на стикову площину. Для трипозиційних розподілювачів із гідравлічним центруванням передбачається дренажна лінія. З'єднання ліній Х-Р у гідророзподільниках 1Р203, 1Р202, 2Р203, 2Р202 можливо тільки під час тиску на вході гідророзподільника не більш ніж 25 МПа, інакше необхідно застосовувати клапан співвідношення тисків (модульна плитка завтовшки 25 мм), який знижує тиск керування, і вимовляти під час замовлення робочі тиск на вході 32 МПа. У разі з'єднаних ліній Х-Р для гідророзподільників 14, 54, 64, 64 А, 104, 124, 154, 574, 574Д, 15, 55, 65 А та 574 виготовлений за гідросхеми, підпір у зливній лінії має бути меншим за 1,4 МПа. Не допускається з'єднання ліній Y-T за тиску в лінії Т понад 6 МПа, а також для схем, зазначених вище, за об'єднаних ліній Х-Р (якщо лінії X і Р не об'єднані, тиск керування має перевищувати тиск у лінії Т не менш ніж на 1,4 МПа) Для об'єднання ліній керування з основними треба демонтувати корки (К1/8).

Електрогідравлічне керування за допомогою керівного гідророзподільника — пілота (4) — застосовується через великий діаметр умовного проходу. Пілот змінює тиск у торцевих камерах (6) і (8) основного золотника (2). Повернення золотника у вихідне положення здійснюється поворотними пружинами (3). У деяких моделях повернення відбувається гідравлічними зусиллями за допомогою спеціальних поршнів, водночас зусилля можуть бути куди вищими, що підвищує надійність спрацьовування).

Гідрощина основного гідророзподільника не обов'язково має збігатися з гідросхемою керівного (пілота).

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою.

Схема умовного позначення гідророзподільника типу 1Р202АЛ14

Габаритні та приєднувальні розміри гідророзподільника 1Р202АЛ14

Найменування

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d

Значення
260
130
53,2
77
130
11
114
92
240
110
45
38
13
