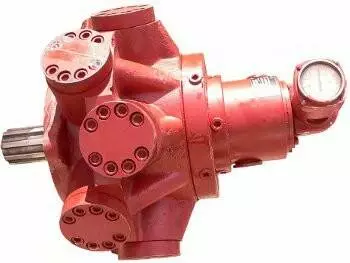

Гідромотор МРФ-250/25

Гідромотори МРФ 160/25М1 (МРФ-160/25), МРФ 250/25М1 (МРФ-250/25), МРФ 400/25М1 (МРФ-400/25), МРФ 630/25М1 (МРФ-630/25), МРФ 1000/25М1 (МРФ-1000/25) УХЛ4-поршневі для безступного регулювання в системах, де швидкостей, де потрібні реверсування, часті ввімкнення, автоматичне та дистанційне керування в приводах, що стежать.

Гідромотори МРФ-250(160,400,630,1000)/25М1-01 застосовуються як виконавчий силовий орган у термопластовтоматах, пресах для перероблення пластмас, деревообробних верстатах, кузньово-пресовому обладнанні, будівельно-дорожних машинах, працюють у шахтах, бурових установках і силових гідроприводах інших механізмів, машин і пристроїв.

Робоча рідина — мінеральні оливи, захищені від води, кислот, смол, сторонніх частинок в'язкістю 20-500 сСт і температурою 0-60 С. Температура довкілля 0-50 С. Кліматічне виготовлення УХЛ та О, категорія розміщення 4.

Технічні характеристики гідромоторів МРФ

Параметри

Гідромотор радіально-поршневий МРФ

МРФ 160/25

МРФ 250/25

МРФ

400/25

МРФ

630/25

МРФ 1000/25

МРФ 1600/25

Робочий об'єм, см 3

160

250

400

630

1000

1600

Частота обертання, об/хв:

ном.

480

300

240

150

макс.

600

450

378

220

хв.

10

8

5

4

Витрата номінальна, л/хв

81

127

199

253

255

Тиск на вході

ном.

25 МПа

макс.

32 МПа

Тиск на виході

макс.

2,5 МПа

хв.

0,3 МПа

Крутний момент, Нм (номінальний)

597

932

1492

2276

3613

5780

Номін. Ефективна потужність, кВт

29,4

45,9

70,1

89

ККД

>0,9

>0,87

Маса (без раб. Рідини), кг, не більш ніж

58

74

78

150

220

Габарити

310х343

310х400

310х400

425х510

Структура умовного позначення МРФ

Габаритні та приєднувальні розміри гідромоторів МРФ 250(160,400,630,1000)/25М1

Принцип дії та пристрій гідромоторів серії МРФ

де:

1 – корпус; 2 — корпус розподілювача; 3 – поршень; 4 – ґудзик; 5 – обойма; 6 — насипний підшипник; 7 — вал ексцентриковий; 8 — кришка передня; 9 – підшипник роликовий конічний; 10 — розподілювач цапфенний; 11 — хрестовина; 12 — кришка задня; 13 — привод тахометра; 14 — тахометр 8ТМ-0,5; 15 — перетворювач первинний ППЕ-Д1; 16 — фланець; 17 — гвинт; 18 – шайба

Гідромотори радіально-поршневі високомоментні — нерегульовані агрегати, призначені для перетворення кінетичної енергії потоку робочої рідини на механічну енергію обертального руху вала.

Радіально-поршневі високомоментні гідромотори типів МРФ 160, МРФ 250, МРФ 400 і МРФ 1000 є силовими виконавчими органами гідроприводів різних машин, механізмів і пристроїв: бурових установок, шахти та дорожньо-будівельної спецтехніки, кузньово-пресового обладнання, металообробних і деревообробних станків, обладнанні для виробництва та оброблення пластмас — різних пресів і термопластоавтоматів. Літера "Ф" у маркуванні моделей означає фланцевий тип з'єднання. Кліматичні виготовлення — УХЛ для помірного та холодного клімату й О — для тропічного.

Робочими середовищами радіально-поршневих гідромоторів серії МРФ є технічно чисті мінеральні оливи, що не містять домішок води, кислот і смол, а також сторонніх механічних увімкнень. Кінетична в'язкість таких олій має бути в діапазоні від 20 до 500 сСт, а температура — не перевищувати +60 °C. Температура довкілля водночас не має опускатися нижче ніж 0 °C і підійматися вище +50 °C.

Робочий об'єм представлених гідромоторів варіюється від 160 см3 — у мотора МРФ 160, і до 1000 см3 — у МРФ 1000. У МРФ 250 робочий об'єм становить 250 см3, а в МРФ 400 — відповідно 400 см3. Водночас, розвивальний на валу для кожного з наведених моторів становить 597 Нм, 932 Нм, 1492 Нм і 2276 Нм для МРФ 160, МРФ 250, МРФ 400 і МРФ 1000 відповідно.
