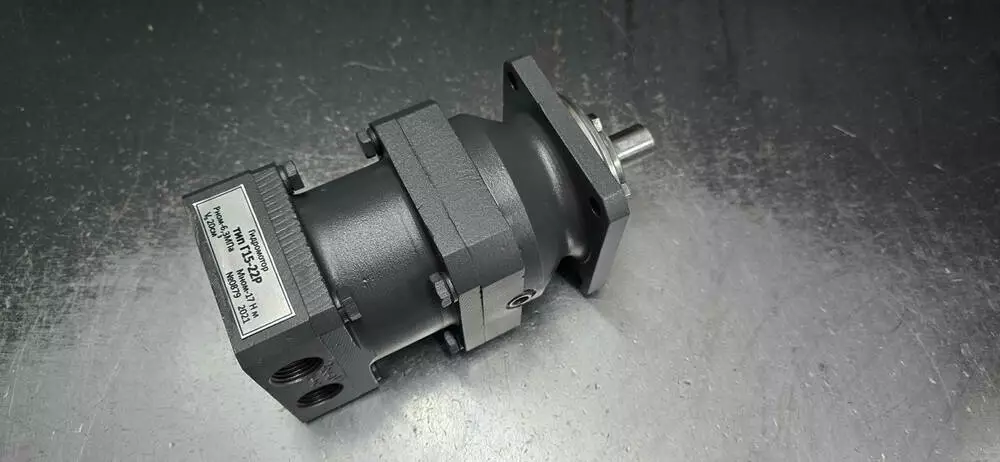

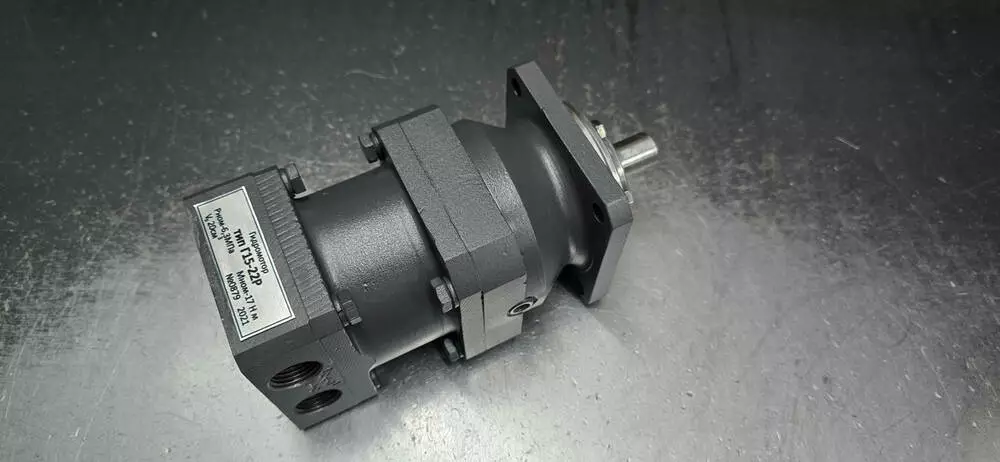

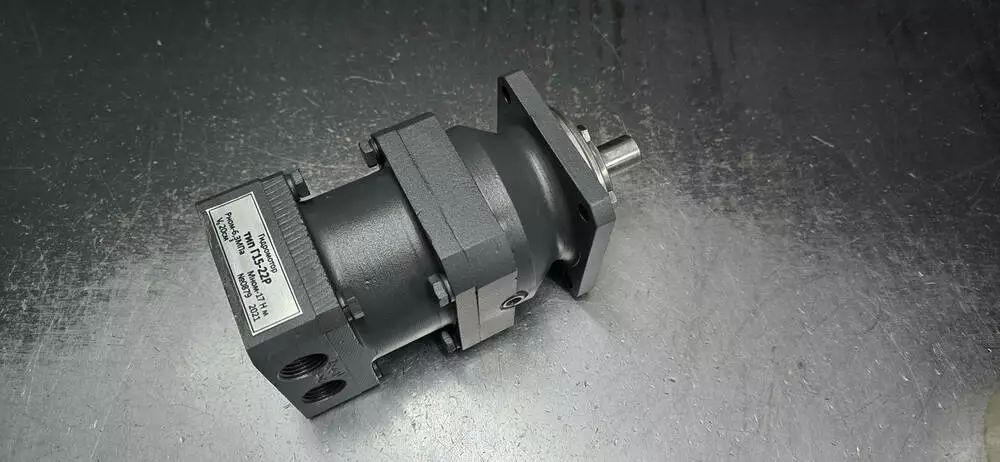

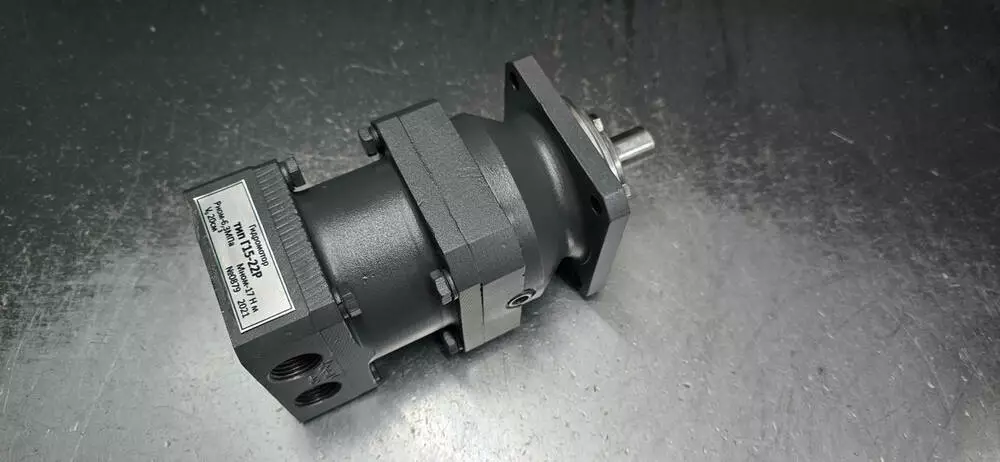

Гідромотор аксіально-поршневий Г15-24Р
Код товару:
Г15-24Р
Наявність:
В наявності
Ціна :
4 750,00 грн./шт
4750
UAH
В наявності
Кількість:
Характеристики товару:
Характеристики товару:
Бренд:
Собственное производство
Состояние:
Новое
Условный проход, мм:
25
Номинальное давление, МПа:
25
Номинальный расход жидкости, л/мин:
120
Максимальное рабочее давление, МПа:
32
Максимальный расход жидкости, л/мин:
76.8
Конструктивное исполнение:
Моноблочное
Гарантийный срок, мес:
12
Номинальная частота вращения вала, об/мин:
960
Максимальная частота вращения вала, об/мин:
2400
Минимальная частота вращения вала, об/мин:
10
Максимальная кинематическая вязкость рабочей жидкости, кв. мм/с:
317
Минимальная кинематическая вязкость рабочей жидкости, кв. мм/с:
10
Регулируемый гидромотор:
Нет
Тип гидромотора:
Аксиально-поршневой с наклонным диском
Максимальный крутящий момент, H*m:
68
Минимальное рабочее давление, МПа:
1
Коэффициент полезного действия, %:
90
Рабочий объем, куб. см:
80
Тип:
Гидромотор
Форма пробки:
Цилиндрическая
Количество рабочих позиций, шт.:
5
Минимальная кинематическая вязкость вещества, кв.мм/с:
10
Максимальная кинематическая вязкость вещества, кв.мм/с:
317
Минимальная температура рабочей жидкости, град.:
10
Максимальная температура рабочей жидкости, град.:
65
Максимальная температура окружающей среды, град.:
45
Тип присоединения:
Резьбовое
Тонкость фильтрации, мкм:
25
Количество золотников, шт.:
1
Вес, кг:
15
Ширина, мм:
150
Длина, мм:
120
Высота, мм:
130
Опис товару
Гідромотор г15-24, г15-24р, г15-24н — гідромотор аксіально-поршневийКупити оригінальний, новий гідромотор Г15-24Р за найкращою ціною в Україні з перших рук від прямого постачальника Ви можете в нас.
Гідромотор Г15-24Р — нерегульований насос-мотор аксіально-поршневого типу. Застосування: безступеневе регулювання швидкостей у гідросистемах зі потребою частого реверсивного ввімкнення й автоматичного дистанційного керування в приводах, що стежать. Номінальна витрата робочої рідини реверсивного гідравлічного мотора Г15-24Р — 76,8 літрів за хвилину, тиск — 6,3 Мпа. Виробник аксіального Г15-24Р — Шилатунський завод Гідропривод. Сучасне маркування — Г15-24Р (досконалена конструкція). Встановлювальна аналог — поршневий Г15-24Н (не виробляється). Вага — 19 кг.
Принцип дії гідромоторів г15-24, г15-24р, г15-24н:
Мінеральна олива встановленої температури надходить у гідромотор від гідророзподільника та взаємодіє з поршнями. Від цього починають виступати штовхателі, які притискаються до кулькопідшипника. Одночасно з ними стартує обертатися ротор, барабан, вал і поршні. Коли олія прибуває через 1 канал, вал починає обертання. Якщо основний напрям (за годинниковою стрілкою) змінити — відбудеться реверсування агрегату.
Зверніть увагу, що під час роботи гідромотора Г15 рівень оливи треба притримувати вище середньої лінії. А якщо г15-24р поставлений вертикально — заповнений максимально. Під'єднання дренажної лінії обов'язково. Також правильно вмонтувати запобіжний клапан, що захищає агрегат від перенавантаження.
Технічні характеристики гідромотора Г15-24р:
Технічні характеристики гідромотора
Г15-24Р
Робочий об'єм, см3
80
Витрата оливи, л/хв
76,8
Тиск на зливі, МПа
max.
6,3
min.
0,08
Тиск дренажу, МПа
0,05
Частота обертання, об/хв
Номінальна
960
максимальна
2400
Крутний момент, Нм
68
Номінальна потужність, кВт
6,8
Граничне навантаження на вал, Н
Радіальна
1250
Осьова
125
Допустима кількість реверсу за хвилину
20
Норма витоку з дренажного отвору, см3/хв
250
Маса, кг
19
ККД, %
≥90
Експлуатаційні параметри
Гідравлічний мотор Г15-24Р
Кліматичне виготовлення
УХЛ
Категорія розміщення
4
Напрямок обертання
реверсивне
Гарантія, міс.
12
t олії, °С
Мінімальна
+10
Максимальна
+65
В'язкість оливи, сСт
10-200
Тонкість фільтрації, мкм
12
Рівень звуку, ДБ
72
Клас чистоти олії
12 (ГОСТ 17216-71)
Напрацювання до відмови, год
3000
Вміст драгметалів
немає
Установлене маркування
Г15-24Н
Технічні параметри та вимоги до мінеральної оливи з технічного паспорта аксіально-поршневого гідромотора Г15-24Р:
Марки олій — ВНІІНП 403 (ГОСТ 16728-78); ІГП-30, ІГП-18 (ТУ 38-101-413-78), турбінна олія Т-22 (ГОСТ 32-44)
Клас чистоти — не грубіший 12
Тонкість очищення фільтра — 12 мкм
Розшифрування маркування гідравлічного мотора
Габаритні розміри та креслення насос-мотора
Рисувал із габаритно-приєднувальними розмірами з інструкції з експлуатації аксіально-поршневого гідромотора Г15-24Р.
Гідромотор типу
d
d1
d2
d3
d4
a
a1
a2
B
b
L
l
l1
l2
l3
h
Г15-24Р
К1
32
13
К3/8
120
108
65
19
132
10
308
238
42
16
19
35
Розмір різі вхідного отвору — К 1, вихідного — К 3/8.
Пристрій і принцип роботи поршневого Г15-24Р
Деталі конструкції поршневого гідромотора Г15-24Р:
Вал
Манжета
Фланець
Корпус
Подшипник
Радіально-упірний підшипник
Барабан
Торцева шпонка
Корпус
Ротор
Пружини
Дренажний отвір
Наколонний диск
Напівкільцевий паз
Відвідний отвір
Подшипник
Поршни
Шпонка
Штовхачі
Під дією того, хто потрапляє в гідромотор оливи, поршні висуваються штовхачі, підтискаючи їх до кулькопідшипника. Під дією тангенційних сил штовхачі разом із барабаном, ротором, поршнями та валом починають обертатися. Реверсування гідромотора Г15-24Р відбувається у разі зміни напрямку оливного потоку.
Приклади умовного позначення під час замовлення гідромоторів аксільно-поршневих:
Г15-22Р — гідромотор аксіально-поршневий із робочим об'ємом 20 см3.
Г15-23Р — гідромотор аксіально-поршневий із робочим об'ємом 40 см3.
Г15-24Р — гідромотор аксіально-поршневий із робочим об'ємом 80 см3.
