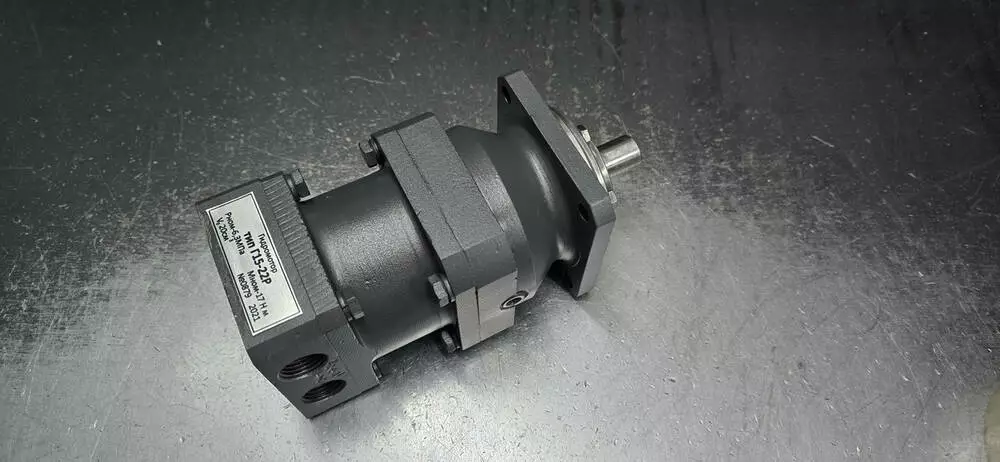

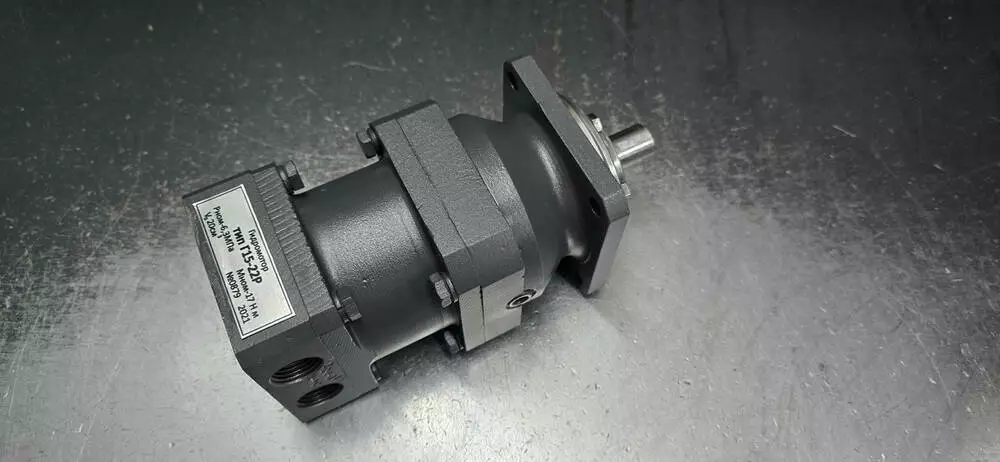

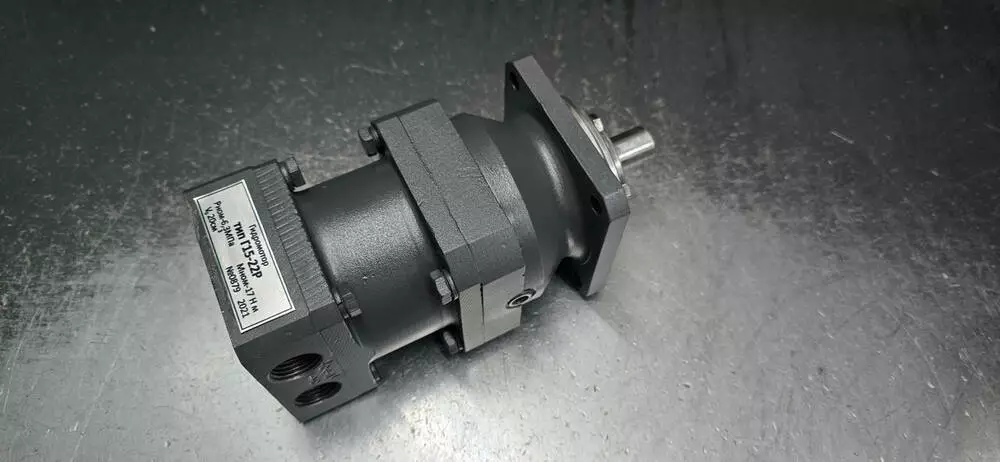

Гідромотор аксіально-поршневий Г15-21Р
Код товару:
Г15-21Р
Наявність:
В наявності
Ціна :
2 830,00 грн./шт
2830
UAH
В наявності
Кількість:
Характеристики товару:
Характеристики товару:
Бренд:
Собственное производство
Состояние:
Новое
Условный проход, мм:
10
Номинальное давление, МПа:
25
Номинальный расход жидкости, л/мин:
15
Максимальное рабочее давление, МПа:
32
Максимальный расход жидкости, л/мин:
32
Конструктивное исполнение:
Моноблочное
Гарантийный срок, мес:
12
Номинальная частота вращения вала, об/мин:
960
Максимальная частота вращения вала, об/мин:
1500
Минимальная частота вращения вала, об/мин:
10
Регулируемый гидромотор:
Нет
Тип гидромотора:
Аксиально-поршневой с наклонным диском
Минимальное рабочее давление, МПа:
1
Коэффициент полезного действия, %:
88
Тип:
Гидромотор
Минимальная температура рабочей жидкости, град.:
10
Максимальная температура рабочей жидкости, град.:
60
Максимальная температура окружающей среды, град.:
45
Тип присоединения:
Резьбовое
Вес, кг:
4
Опис товару
Гідромотор г15-21, г15-21р, г15-21н — гідромотор аксіально-поршневийКупити оригінальний, новий гідромотор Г15-21Р за найкращою ціною в Україні з перших рук від прямого постачальника Ви можете в нас.
Гідромотор Г15-21Р — нерегульований аксіально-поршневий гідравлічний насос-мотор. Застосування: безступеневе регулювання швидкостей у гідросистемах зі потребою частого реверсивного ввімкнення й автоматичного дистанційного керування в приводах, що стежать. Номінальна витрата робочої рідини реверсивного гідромотора Г15-21Р — 10,8 літрів за хвилину, тиск — 6,3 Мпа. Виробник — Шилатунський завод Гідропривод. Сучасне маркування — Г15-21Р (досконалена конструкція). Встановлювальна аналог — Г15-21Н (не виробляється). Вага — 4 кг.
Принцип дії гідромоторів г15-21, г15-21р, г15-21н:
Мінеральна олива встановленої температури надходить у гідромотор від гідророзподільника та взаємодіє з поршнями. Від цього починають виступати штовхателі, які притискаються до кулькопідшипника. Одночасно з ними стартує обертатися ротор, барабан, вал і поршні. Коли олія прибуває через 1 канал, вал починає обертання. Якщо основний напрям (за годинниковою стрілкою) змінити — відбудеться реверсування агрегату.
Зверніть увагу, що під час роботи гідромотора Г15 рівень оливи треба притримувати вище середньої лінії. А якщо г15-21р поставлений вертикально — заповнений максимально. Під'єднання дренажної лінії обов'язково. Також правильно вмонтувати запобіжний клапан, що захищає агрегат від перенавантаження.
Технічні характеристики гідромотора Г15-21Р
Технічні характеристики гідромотора
Г15-21Р
Робочий об'єм, см3
11,2
Витрата оливи, л/хв
10,8
Тиск на зливі, МПа
max.
6,3
min.
0,08
Тиск дренажу, МПа
0,05
Частота обертання, об/хв
Номінальна
960
максимальна
2400
Крутний момент, Нм
9,6
Номінальна потужність, кВт
0,96
Граничне навантаження на вал, Н
Радіальна
250
Осьова
25
Допустима кількість реверсу за хвилину
20
Норма витоку з дренажного отвору, см 3/хв
100
Маса, кг
4
Експлуатаційні параметри
Гідравлічний мотор Г15-21Р
Кліматичне виготовлення
УХЛ
Категорія розміщення
4
Напрямок обертання
реверсивне
ККД, %
≥88
Гарантія, міс.
12
t олії, °С
Мінімальна
+10
Максимальна
+65
В'язкість оливи, сСт
10-200
Тонкість фільтрації, мкм
12
Рівень звуку, ДБ
72
Клас чистоти олії
12 (ГОСТ 17216-71)
Напрацювання до відмови, год
3000
Вміст драгметалів
немає
Установлене маркування
Г15-21Н
Технічні параметри та вимоги до мінеральної оливи з технічного паспорта аксіально-поршневого гідромотора Г15-21Р:
Марки олій — ВНІІНП 403 (ГОСТ 16728-78); ІГП-30, ІГП-18 (ТУ 38-101-413-78), турбінна олія Т-22 (ГОСТ 32-44)
Клас чистоти — не грубіший 12
Тонкість очищення фільтра — 12 мкм
Розшифрування маркування гідравлічного мотора
Габаритні розміри та креслення насос-мотора
Рисувал із габаритно-приєднувальними розмірами з інструкції з експлуатації аксіально-поршневого гідромотора Г15-21Р.
Гідромотор типу
d
d1
d2
d3
d4
a
a1
a2
B
b
L
l
l1
l2
l3
h
Г15-21Р
К3/8
14
7
К1/8
70
64
39
10
80
5
168
131
20
10
12
16
Розмір різі вхідного отвору — К 3/4, вихідного — К 1/4. Активізувати
.
Пристрій і принцип роботи поршневого Г12-21Р
Вал
Манжета
Фланець
Корпус
Подшипник
Радіально-упірний підшипник
Барабан
Торцева шпонка
Корпус
Ротор
Пружини
Дренажний отвір
Наколонний диск
Напівкільцевий паз
Відвідний отвір
Подшипник
Поршни
Шпонка
Штовхачі
Під дією того, хто потрапляє в гідромотор оливи, поршні висуваються штовхачі, підтискаючи їх до кулькопідшипника. Під дією тангенційних сил штовхачі разом із барабаном, ротором, поршнями та валом починають обертатися. Реверсування гідромотора Г15-21Р з похилим диском відбувається у разі зміни напрямку оливного потоку.
