Опис товару

Гідроклапани запобіжні МКПВ-25/3Ф... фланцового монтажу

Гідроклапани МКПВ-16/3Ф..., МКПВ-25/3Ф..., МКПВ-32/3Ф..., МКПВ-25/3П... призначені для запобігання гідросистемам від перевантажень і підтримання налаштованого тиску, а також розвантаження гідросистеми від тиску та вибору налаштованого тиску відповідно до керівного електричного сигналу.

Сфера застосування вставних клапанів МКПВ-16/3Ф..., МКПВ-25/3Ф..., МКПВ-32/3Ф..., МКПВ-25/3П... — гідроприводи пресів, верстатів, ливарних і литтявих машин мобільної техніки та іншого гідрофікованого обладнання.

Наприклад, гідроклапани МКПВ-16/3Ф10 (см. чортів нижче) є апаратами непрямої дії та складаються із затвора та фланця. Затвор містить підпружинений клапан, що взаємодіє з гільзою, розміщеною в перехідній втулці. У фланці розміщений керівний каскад, що містить три управлювальні гідроклапани тиску прямої дії й гідропілот, що під'єднує їх по черзі до надклапанної порожнини основного клапана відповідно до електричного сигналу.

Основні параметри гідроклапанів МКПВ вставного монтажу

Позначення

МКПВ 16/3Ф...

МКПВ 25/3Ф...

МКПВ 25/3П...

МКПВ 32/3Ф...

Виконування за номінальним тиском настроювання, МПа

10, 20, 32

10, 20, 32

10, 20, 32

Умовний прохід, мм

16

25

32

Тиск на вході ном. / макс. / хв, МПа:

за номінального тиску налаштування 10 МПа

за номінального тиску налаштування 20 МПа

за номінального тиску налаштування 32 МПа

10 / 12 / 0,5

20 / 25 / 2

32 / 35 / 5

10 / 12 / 0,5

20 / 25 / 2

32 / 35 / 5

10 / 12 / 0,5

20 / 25 / 2

32 / 35 / 5

Максимальний тиск розвантаження, МПа

0,35

0,5

0,5

Витрата робочої рідини ном. / макс. / хв, л/хв

63 / 200 / 2

160 / 400 / 2,5

450 / 750 / 3

Час наростання тиску після припинення розвантаження не більше, з

0,2

0,2

0,2

Перевищення тиску настроювання гідроклапан у разі миттєвого зростання тиску, МПа

2,5

2,5

3,5

Структура умовного позначення гідроклапана МКПВ-16 (25,32)/3Ф...

МКПВ
-
16
/
3

Ф

3

В3

Г24

Тип керівного сигналу:

Г - постійний струм

В - змінний струм

Спрямова напруга:

24 - 24 В

110 - 110 В

220 - 220 В

Виготовлення за виглядом регулювального пристрою:

В - з регулювальним гвинтом із головкою під ключ

Р - з ручкою

П - із захисним ковпачком і можливістю опломбування

К - із захисним ковпачком і замковим пристроєм

Виконання за номінальним тиском налаштування:

без индекса - 6,3 МПа

1 - 10 МПа

2 - 20 МПа

3 — 32 МПа

Виготовлення за конструктивно-функціональними ознаками:

1 - із соосним компонуванням керівного клапана щодо основного

2 - з поперечним компонуванням керівного клапана щодо основного

3 - з поперечним компонуванням керівного клапана щодо основного, з електрогідравлічним розвантаженням, нормально розвантажуваний

4 - з поперечним компонуванням керівного клапана щодо основного, з електрогідравлічним розвантаженням, нормально навантажений

5 - з двома допоміжними клапанами з нормальним робочим ступенем високого тиску

6 - з двома допоміжними клапанами з нормальним робочим ступенем низького тиску

7 - з двома допоміжними клапанами, нормально розвантажуваний

8 - з дистанційним гідравлічним керуванням із функцією запобігання

9 - з дистанційним гідравлічним керуванням без функції запобігання

10 - з трьома допоміжними клапанами (тільки для Ду=25 и Ду=32 мм)

11 - із соосним компонуванням керівного клапана щодо основного та зворотного клапана в лінії керування дистанційного розвантаження

12 - з поперечним компонуванням керівного клапана щодо основного та зворотного клапана в лінії керування дистанційного розвантаження

13 - з двома допоміжними клапанами зі нормально робочим ступенем високого тиску та зворотним клапаном у лінії керування дистанційного розвантаження

14 - з двома допоміжними клапанами зі нормально робочим ступенем низького тиску та зворотним клапаном у лінії керування дистанційного розвантаження

Вид монтажа: Ф - вставний, П - вставне в оригінальне монтажне гніздо (тільки для Ду=25 мм)

Номінальний тиск на вході: 3 — 32 МПа

Умовний прохід: 16, 25, 32 мм

Тип апарата: гідроклапан запобіжний

Маса гідроклапанів МКПВ-16/3Ф, МКПВ-25/3Ф, МКПВ-32/3Ф, МКПВ-25/3П

залежно від конструктивно-функціонального виконання

Позначення гідроклапана
Умовний прохід
Виготовлення за конструктивно-функц. ознаками
Маса не більш ніж кг

Гідроклапан МКПВ-16/3Ф1
16
Із соосним компонуванням керівного клапана щодо основного
1,65

Гідроклапан МКПВ-16/3Ф2
16
З поперечним компонуванням керівного клапана щодо основного
2,15

Гідроклапан МКПВ-16/3Ф3
16
З поперечним компонуванням керівного клапана щодо основного, з електрогідравлічним розвантаженням, нормально розвантажуваний
2,15

Гідроклапан МКПВ-16/3Ф4
16
З поперечним компонуванням керівного клапана щодо основного, з електрогідравлічним розвантаженням, нормально навантажений
3,75

Гідроклапан МКПВ-16/3Ф5
16
З двома допоміжними клапанами з нормальним робочим ступенем високого тиску
4,05

Гідроклапан МКПВ-16/3Ф6
16
З двома допоміжними клапанами з нормальним робочим ступенем низького тиску
6,3

Гідроклапан МКПВ-16/3Ф7
16
З двома допоміжними клапанами, нормально розвантажуваний
6,3

Гідроклапан МКПВ-16/3Ф8
16
З дистанційним гідравлічним керуванням із функцією запобігання
6,55

Гідроклапан МКПВ-16/3Ф9
16
З дистанційним гідравлічним керуванням без функції запобігання
2,35

Гідроклапан МКПВ-16/3Ф10
16
З трьома допоміжними клапанами
2,35

Гідроклапан МКПВ-16/3Ф11
16
Із соосним компонуванням керівного клапана щодо основного та зворотного клапана в лінії керування дистанційного розвантаження
2,65

Гідроклапан МКПВ-16/3Ф12
16
З поперечним компонуванням керівного клапана щодо основного та зворотного клапана в лінії керування дистанційного розвантаження
2,35

Гідроклапан МКПВ-16/3Ф13
16
З двома допоміжними клапанами зі нормально робочим ступенем високого тиску та зворотним клапаном у лінії керування дистанційного розвантаження
6,3

Гідроклапан МКПВ-16/3Ф14
16
З двома допоміжними клапанами з нормально робочим ступенем низького тиску та зворотним клапаном у лінії керування дистанційного розвантаження
6,3

Гідроклапан МКПВ-25/3Ф1
25
Із соосним компонуванням керівного клапана щодо основного
3,35

Гідроклапан МКПВ-25/3Ф2
25
З поперечним компонуванням керівного клапана щодо основного
3,15

Гідроклапан МКПВ-25/3Ф3
25
З поперечним компонуванням керівного клапана щодо основного, з електрогідравлічним розвантаженням, нормально розвантажуваний
4,65

Гідроклапан МКПВ-25/3Ф4
25
З поперечним компонуванням керівного клапана щодо основного, з електрогідравлічним розвантаженням, нормально навантажений
4,95

Гідроклапан МКПВ-25/3Ф5
25
З двома допоміжними клапанами з нормальним робочим ступенем високого тиску
7,2

Гідроклапан МКПВ-25/3Ф6
25
З двома допоміжними клапанами з нормальним робочим ступенем низького тиску
7,2

Гідроклапан МКПВ-25/3Ф7
25
З двома допоміжними клапанами, нормально розвантажуваний
7,5

Гідроклапан МКПВ-25/3Ф8
25
З дистанційним гідравлічним керуванням із функцією запобігання
3,35

Гідроклапан МКПВ-25/3Ф9
25
З дистанційним гідравлічним керуванням без функції запобігання
3,35

Гідроклапан МКПВ-25/3Ф10
25
З трьома допоміжними клапанами
10,05

Гідроклапан МКПВ-25/3Ф11
25
Із соосним компонуванням керівного клапана щодо основного та зворотного клапана в лінії керування дистанційного розвантаження
3,15

Гідроклапан МКПВ-25/3Ф12
25
З поперечним компонуванням керівного клапана щодо основного та зворотного клапана в лінії керування дистанційного розвантаження
3,15

Гідроклапан МКПВ-25/3Ф13
25
З двома допоміжними клапанами зі нормально робочим ступенем високого тиску та зворотним клапаном у лінії керування дистанційного розвантаження
7,2

Гідроклапан МКПВ-25/3Ф14
25
З двома допоміжними клапанами зі нормально робочим ступенем низького тиску та зворотним клапаном у лінії керування дистанційного розвантаження
7,2

Гідроклапан МКПВ-25/3П2
25
З поперечним компонуванням керівного клапана щодо основного
1,95

Гідроклапан МКПВ-25/3П3
25
З поперечним компонуванням керівного клапана щодо основного, з електрогідравлічним розвантаженням, нормально розвантажуваний
3,35

Гідроклапан МКПВ-32/3Ф1
32
Із соосним компонуванням керівного клапана щодо основного
4,35

Гідроклапан МКПВ-32/3Ф2
32
З поперечним компонуванням керівного клапана щодо основного
4,85

Гідроклапан МКПВ-32/3Ф3
32
З поперечним компонуванням керівного клапана щодо основного, з електрогідравлічним розвантаженням, нормально розвантажуваний
6,25

Гідроклапан МКПВ-32/3Ф4
32
З поперечним компонуванням керівного клапана щодо основного, з електрогідравлічним розвантаженням, нормально навантажений
6,25

Гідроклапан МКПВ-32/3Ф5
32
З двома допоміжними клапанами з нормальним робочим ступенем високого тиску
9,3

Гідроклапан МКПВ-32/3Ф6
32
З двома допоміжними клапанами з нормальним робочим ступенем низького тиску
9,3

Гідроклапан МКПВ-32/3Ф7
32
З двома допоміжними клапанами, нормально розвантажуваний
9,65

Гідроклапан МКПВ-32/3Ф8
32
З дистанційним гідравлічним керуванням із функцією запобігання
4,85

Гідроклапан МКПВ-32/3Ф9
32
З дистанційним гідравлічним керуванням без функції запобігання
4,85

Гідроклапан МКПВ-32/3Ф10
32
З трьома допоміжними клапанами
13,55

Гідроклапан МКПВ-32/3Ф11
32
Із соосним компонуванням керівного клапана щодо основного та зворотного клапана в лінії керування дистанційного розвантаження
4,99

Гідроклапан МКПВ-32/3Ф12
32
З поперечним компонуванням керівного клапана щодо основного та зворотного клапана в лінії керування дистанційного розвантаження
4,85

Гідроклапан МКПВ-32/3Ф13
32
З двома допоміжними клапанами зі нормально робочим ступенем високого тиску та зворотним клапаном у лінії керування дистанційного розвантаження
9,3

Гідроклапан МКПВ-32/3Ф14
32
З двома допоміжними клапанами зі нормально робочим ступенем низького тиску та зворотним клапаном у лінії керування дистанційного розвантаження
9,3

Структура умовного позначення

Схеми роботи запобіжних клапанів

Позначення запобіжного клапана
Умовне позначення
Функціювання

МКПВ-4/3

Запобігання гідросистеми від перевантажень і підтримання налаштованого тиску

МКПВ-...3/Ф1

МКПВ-...3/Ф2

МКПВ-25/3П2

Запобігання гідросистемам від перевантажень, підтриманню налаштованого тиску та дистанційному розвантаження від тиску під час з'єднання гідролінії керування Х зі зливною гідролінією.

МКПВ-.../3Ф3

МКПВ-25/3П3

Запобігання гідросистемам від перевантажень і підтриманню налаштованого тиску за ввімкненого електромагнітного керівного гідророзподільника. розвантаження від тиску — за вимкненого електромагнітного

МКПВ-.../3Ф4

МКПВ-25/3П3

Запобігання гідросистемам від перевантажень і підтримці вбудованого тиску за вимкненого електромагнітного керівного гідророзподільника. Розвантаження від тиску за ввімкненого електромагнітного.

МКПВ-.../3Ф5

Запобігання гідросистеми від перевантаження й підтримання вбудованого тиску:

- на щаблі високого тиску, за вимкненого електромагнітного;

- на рівні низького тиску за ввімкненого електромагнітного. Дистанційне розвантаження від тиску під час з'єднання гідролінії керування Х зі зливною гідролінією.

МКПВ-.../3Ф6

Запобігання гідросистеми від перевантаження й підтримання вбудованого тиску:

- на щаблі низького тиску за вимкненого електромагнітного;

- на щаблі високого тиску за ввімкненого електромагнітного.

Дистанційна розгрузка від дальня під час з'єднання гідролінії керування Х зі зливною гідролінією.

МКПВ-.../3Ф7

Запобігання гідросистеми від перевантаження й підтримання вбудованого тиску:

- на щаблі високого дальня, за ввімкненого електромагнітного Е1;

- на щаблі низького тиску за ввімкненого електромагнітного Е2;

Розвантаження від тиску в нейтральному положенні керівного розподільника (у разі зневоднених електромагнітних) або з'єднання гідролінії Х із зливною гідролінією.

МКПВ-.../3Ф8

Запобігання гідросистемам від перевантажень і підтримці вбудованого тиску. Розвантаження гідросистеми від тиску за наявності керівного тиску в гідролінії Х, що перевищує або рівного налаштованого, або з'єднання гідролінії Z1 зі зливною гідролінією.

МКПВ-.../3Ф9

Запобігання гідросистеми від перевантажень і підтримання налаштованого тиску: Розвантаження гідросистеми від тиску за наявності керівного тиску в гідролінії Х, що перевищує або рівно налаштованого.

МКПВ-.../3Ф10

Запобігання гідросистеми від перевантаження й підтримання налаштованого тиску на одній із трьох ступенів настроювання:

- на щаблі високого тиску, за ввімкненого електромагнітного Е1;

- на щаблі середнього тиску, за ввімкненого електромагнітного Е2;

— на щаблі низького тиску під час нейтрального положення керівного гідророзподільника (у разі зневоднених електромагнітних електромагнітних електромагнітних хвиль).Дистанційне розвантаження від тиску під час з'єднання гідролінії керування Х зі зливною гідролінією.

МКПВ-.../3Ф11

МКПВ-.../3Ф12

Запобігання гідросистеми від перевантажень, підтримання вбудованого тиску. Дистанційне розвантаження від тиску під час з'єднання гідролінії керування Х зі зливною гідролінією через зворотний клапан.

МКПВ-.../3Ф13

Запобігання гідросистеми від перевантаження й підтримання вбудованого тиску:

- на щаблі високого тиску, за вимкненого електромагнітного;

- на рівні низького тиску за ввімкненого електромагнітного.

Дистанційне розвантаження від тиску під час з'єднання гідролінії керування Х зі зливною гідролінією через зворотний клапан.

МКПВ-.../3Ф14

Запобігання гідросистеми від перевантаження й підтримання вбудованого тиску:

- на щаблі низького тиску за вимкненого електромагнітного;

— на щаблі високого тиску, за ввімкненого електромагнітного.

Дистанційне розвантаження від тиску під час з'єднання гідролінії керування Х зі зливною гідролінією через зворотний клапан.

Технічні характеристики

Позначення запобіжного клапана
Величина для виконання за умовним проходом і номінального тиску налаштування

16 мм
25 мм
32 мм

10
20
32
10
20
32
10
20
32

Тиск на вході, МПа:

максимальне

мінімальне
10

12,5

0,5
20

25

2
32

35

5
10

12,5

0,5
20

25

2
32

35

5
10

12,5

0,5
20

25

2
32

35

5

Максимальний тиск розвантаження, МПа
0,35
0,5
0,5

Діапазон регулювання тиску, МПа
0,5-12,5
2-25
5-35
0,5-12,5
2-25
5-35
0,5-12,5
2-25
5-35

Витрата робочої рідини, л/хв:

номінальний

максимальний

мінімальний
63

200

2
160

400

2,5
450

750

3

Внутрішня герметичність (максимальні внутрішні витоки), см 3 /хв
100
200
350
150
300
500
250
500
800

Максимальне перевищення номінального тиску за миттєвого зростання тиску, МПа
2,5
2,5
3,5

Зміна номінального тиску настроювання під час зміни витрати від номінальної до мінімальної, МПа, не більш ніж
0,7
1,7
1,8
1,5
1,5
2,0
1,2
1,7
2,0

Час наростання тиску після припинення розвантаження, с, не більш ніж
0,2
0,2
0,2

Момент сили настроювання, Нм, не більш ніж
0,6
0,6
0,6

Визначальний параметр (передавана потужність), рівний виробленню величин номінального тиску та номінальної витрати, МПа х л/хв
630
1260
2016
1600
3200
5120
4500
9000
14400

О

Приклад умовного позначення гідроклапана запобіжного з умовним проходом 16 мм, вставленого монтажу, з поперечним компонуванням керівного клапана щодо основного, з електрогідравлічним розвантаженням, нормально розвантажуваний, з регулюванням гвинтом із головкою під гвинт, з номінальним тиском настроювання 32 МПа, з керівним сигналом напругою 24 В постійного струму для районів із помірним і холодним кліматом, категорії розміщення 4 за ГОСТ 15150:

Гідроклапан запобіжний МКПВ-16/3Ф3В3 Г24 УХЛ4

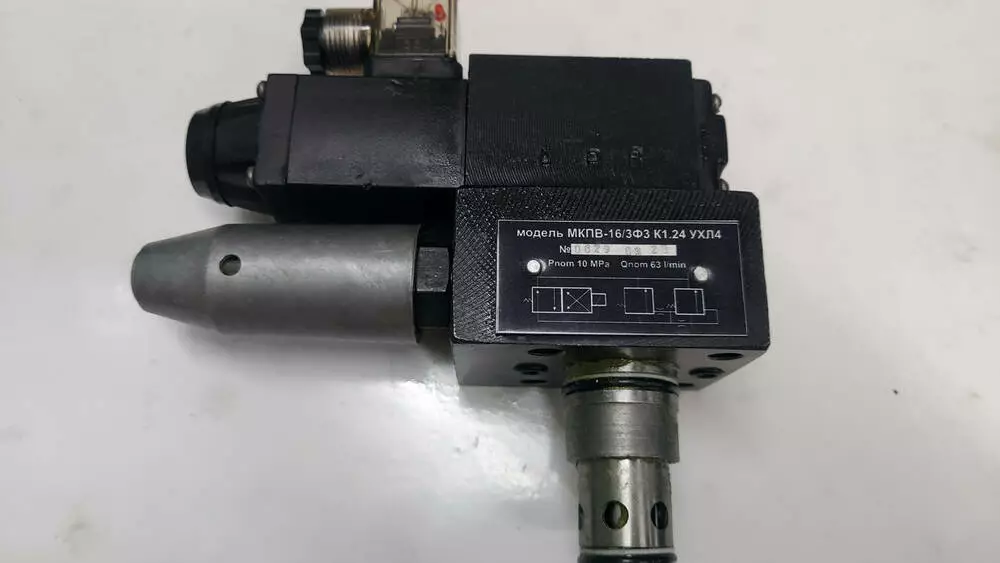

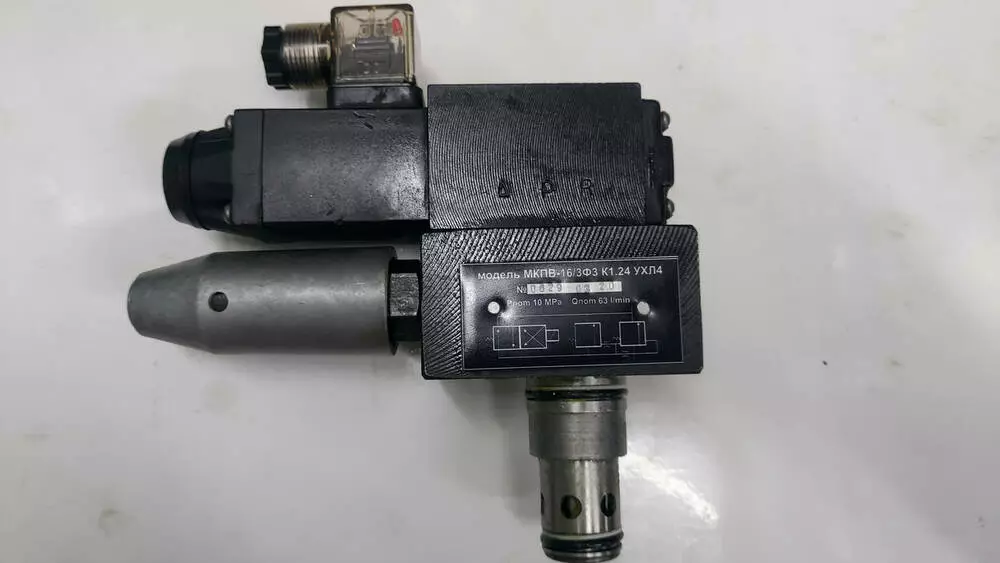

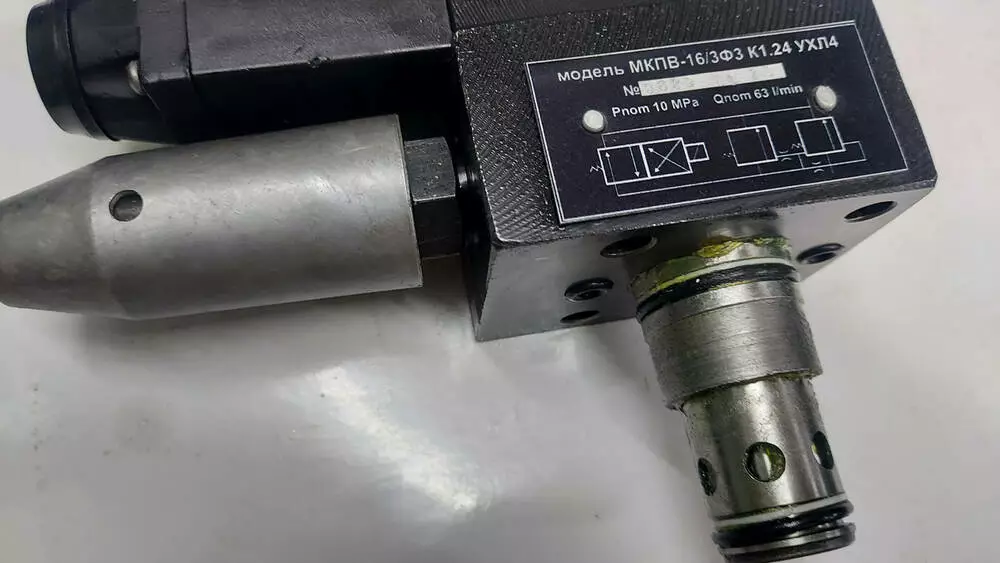

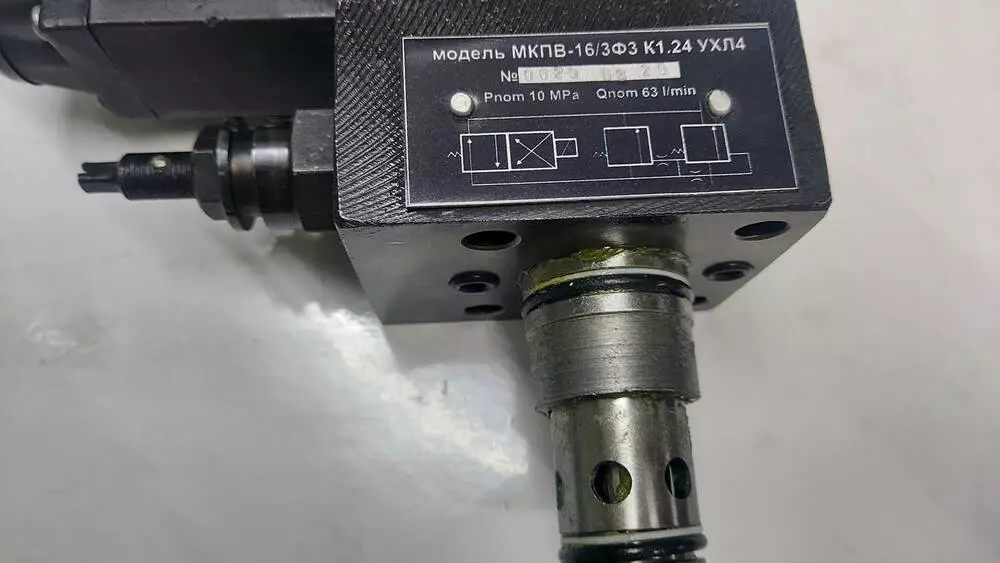

Застосування МКПВ-16/3Ф3К3 Г24 УХЛ4: гідросистема пресів ДБ-1430А, ДБ-1430А-01, ДБЖ-1430А-02

Переваги нашої компанії та чому варто купувати в нас:

Широка гама імпортних гідророзподільників провідних заводів гідравліки з ручним, електромагнітним, гідравлічним керуванням, а також гідромоторів, гідронасосів, клапанів та іншого гідравлічного обладнання імпортного та вітчизняного виробництва

Гарантія 12 місяців на всю гідравліку

Консультація фахівця та добір потрібного компонента гідравліки на ваше обладнання, підбір аналогів.

Завжди в наявності на складі або постачання в найкоротші терміни

Гнучка система знижок для гуртових і постійних клієнтів

Працюємо всією Україною, можливе надсилання накладеною платежетою, доставка продукції в будь-яку точку України всіма транспортними компаніями як Нова пошта, САТ, Ін-Тайм, Автолюкс, Делівері

Все обладнання, що постачається, нове і відповідає стандартам

Шанувані клієнти, можливо, Вам потрібен інший запобіжний клапан МКПВ10/3?

Повідомте нам і наш кваліфікований фахівець буде радий допомогти підібрати запобіжний клапан, який Вам потрібен. Для цього Вам потрібно лише вказати необхідні технічні характеристики клапана тиску, наприклад: приєднання є стикові МКПВ, трубного виконання та модульні, умовний прохід, нормально-закритий або нормально-відкритий, з електромагнітним керуванням або без.

Наші фахівці безплатно нададуть консультацію з підбору аналога будь-якого гідравлічного або пневматичного обладнання, як і вітчизняного, так і імпортного виробництва провідних заводів гідравліки Італії, Польщі, Туреччини. З усіх питань придбання обладнання звертайтеся через телефони або електронні адреси, зазначених на сайті.

Звертаємо Вашу увагу, що у зв'язку з частими змінами цінової кон'юнктури, прохання уточнювати ціни у відділі продажів

Якщо немає в переліку необхідної Вам продукції, Зв'яжіть із менеджерами компанії по телефон або електронна поштою і Вам подарує всю необхідну допомогу в підборі обладнання або аналогів.

Купити Гідроклапан запобіжний МКПВ10/3м модульний за найнижчою ціною в Україні Ви можете на нашому сайті такими способами:

зателефонувавши нам за телефонами, зазначених на сайті

оформивши заявку

силши нам повідомлення

скористатися послугою "перетелефонуйте мені"
