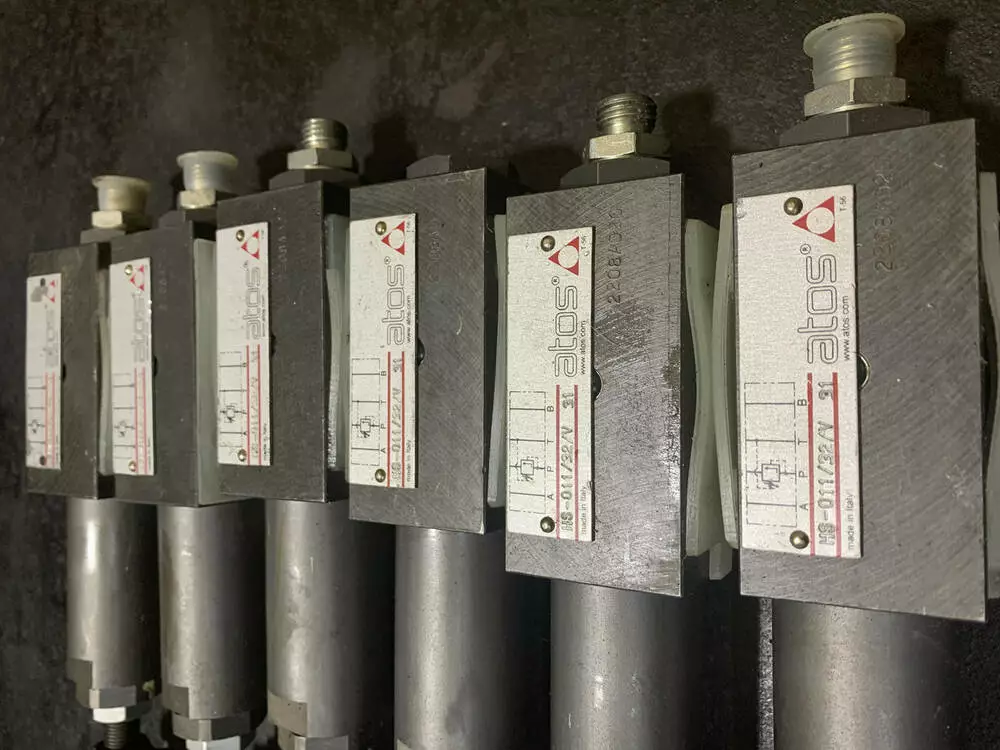

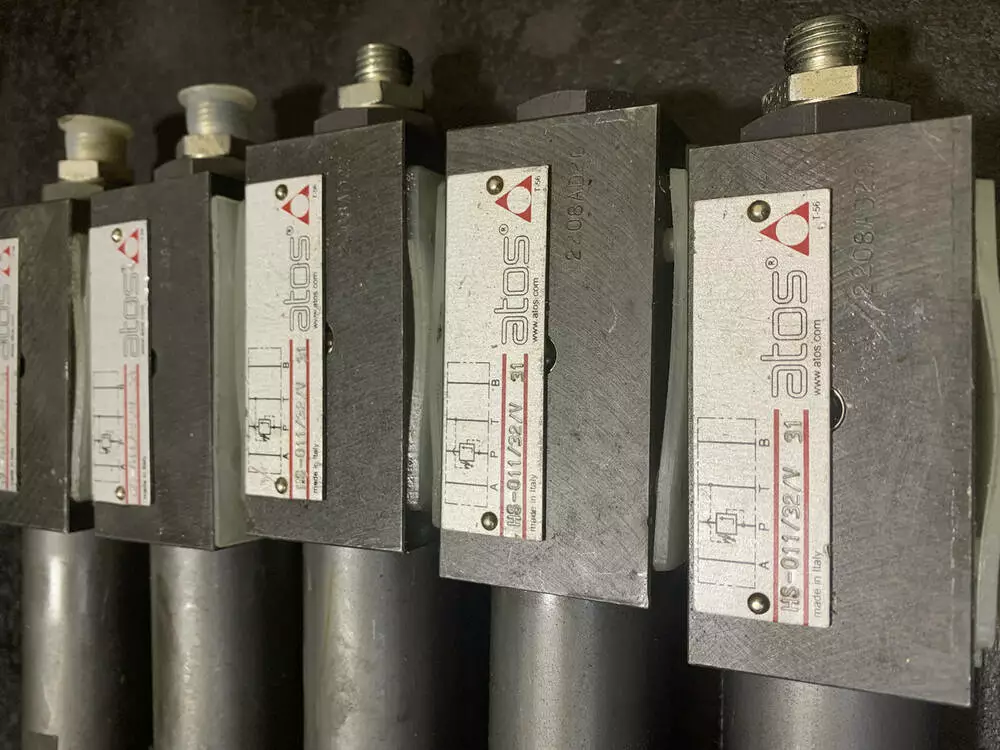

Гідроклапан послідовності ATOS HS-011/3 Італія
Код товару:
ATOS HS-011/3
Наявність:
В наявності
Ціна :
5 000,00 грн./шт
5000
UAH
В наявності
Кількість:
Характеристики товару:
Характеристики товару:
Бренд:
ATOS
Состояние:
Новое
Тип распределителя:
Клапанный
Управление:
Ручное
Условный проход, мм:
6
Номинальное давление, МПа:
21
Номинальный расход жидкости, л/мин:
40
Максимальное рабочее давление, МПа:
35
Максимальный расход жидкости, л/мин:
50
Конструктивное исполнение:
Моноблочное
Гарантийный срок, мес:
12
Опис товару
Гідроклапан послідовності HS-011 = ISO 4401 розмір 06: витрата до 40 л/хв, тиск до 210 барів.Клапани послідовності HS-011 і KS-011 прямої дії є напрямними гідроклапанами та використовується для керування двома й більш виконавчими механізмами послідовно
Регулювання тиску осушується через ослаблення контргайки (4) і повороту регулювального гвинта (звичайна модель).
Версія з ручкою (5) (опція) постачається на замовлення.
Гидроклапан HS-011/32/V — регульований клапан послідовності прямої дії золотистого типу. Призначений для керування подаванням (розрішення та заборони проходу) робочої рідини до виконавчих механізмів гідросистеми. Може застосовуватися в конструкціях гідрофікованих механізмів низької категорії гідравлічної потужності: у стаціонарних монофункційних верстатах для оброблення дерева та металу — свердлильних, шліфувальних тощо; у легкій саморухомій техніці — класу комунальної або сільськогосподарської.
Клапан HS-011/32/V діє за наступним принципом. У базовому положенні він закритий; здійснюється дренаж робочої рідини з нагнітального магістралі P у лінійку T. У разі підвищення тиску в магістралі P долається опір пружини замикаючого золотника, він зсувається і відкриває вільний хід рідини в канал споживання A. З каналу B рідина на злив початково проходить безперешкодно.
Простіше кажучи, клапан послідовності модульного монтажу застосовується в тих випадках, коли необхідно направити потік робочої рідини в певному напрямку у разі досягнення налаштованого тиску на попередньому робочому органі. Цей тип клапана послідовності монтується на плиту під гідророзподільник.
Тиск спрацьовування регулюється за допомогою торцевої ручки зі стопорною контргайкою. Діапазон регулювання — від 3 до 32 барів.
Конструкцією передбачений окремий канал M для під'єднання манометра.
Модель HS-011/32/V випускається з типорозміром ISO 4401 size 06.
Модель клапана
HS-011/32
HS-011/100
HS-011/210
KS-011/100
KS-011/210
Максимальна витрата
л/хв
40
80
Максимальний дренаж
см3/хв
50
60
Діапазон тиску
бар
3÷ 32
20÷100
50÷210
7÷100
8÷210
Максимальний тиск на вході
бар
350
315
Максимальний тиск у каналі Т
бар
160
160
3 Основні характеристики модульних клапанів ATOS HS, KS
Монтажне положення
Будь-яке просторове положення
Характеристики стикувальної поверхні
Шорсткість Ra 0.4, неплощинність 0.01/100 (ISO 1101)
Температура довкілля
от -20°C до + 70°C
Робоча рідина
Гідравлічна олива по DIN 51524...535; по інших рідинах см. розділ [ 1]
Рекомендована в'язкість
15÷100 сСт при 40ºС (ISO VG 15÷100)
Клас чистоти робочої рідини
ISO 19/16 досягається за тонкості фільтрації 25 мкм за рекомендованого показника β ≥ 75)
Температура робочої рідини
від -20oС до +60oС (стандартні та/WG ущільнення) від -20oС до +80oС (ущільнення/PE)
Модудні гідроклапани HS, KS призначені для роботи в гідросистемах із гідравлічною мінеральною оливою або синтетичною рідиною, що має схожі змащувальні характеристики.
Структура умовного позначення
HS
-
011
/
100
/
V
-
**
-
/WG
Синтетичні рідини:
WG = водний гліколь
PE = ефір фос форної кілоти
Номер парти
Опції:
/V= регулювання здійснюється ручкою замість гвинта, захищеного ковпачком
Діапазон тиску:
Для HS
Для KS
32 = 3 ÷ 32 бар
100= 20 ÷ 100 бар
210 = 50 ÷ 210 бар
100 = 7 ÷ 100 бар
210 = 8 ÷ 210 бар
Конфігурація, см. розділ [2]
011 = однолінійний, залучений канал Р, дренаж у канал Т
Модульний клапан послідовності, розмір:
HS = 06
KS = 10
