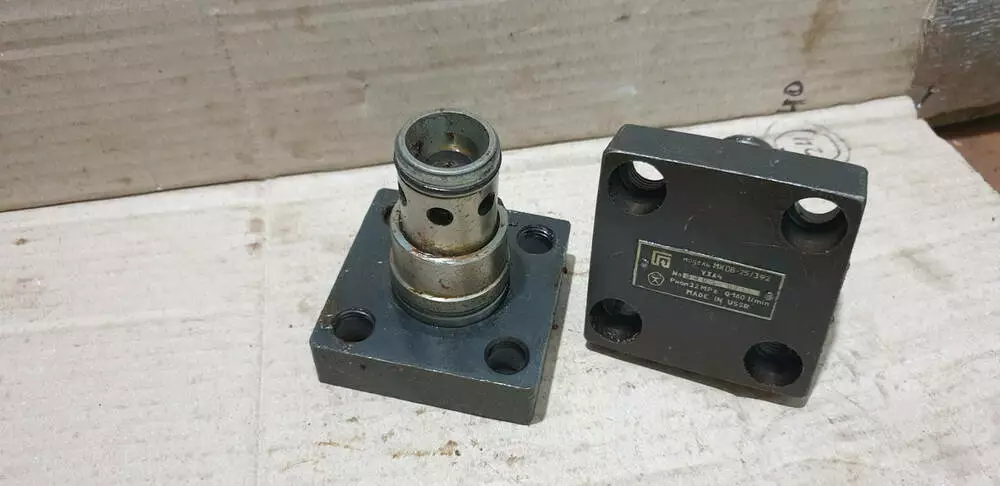

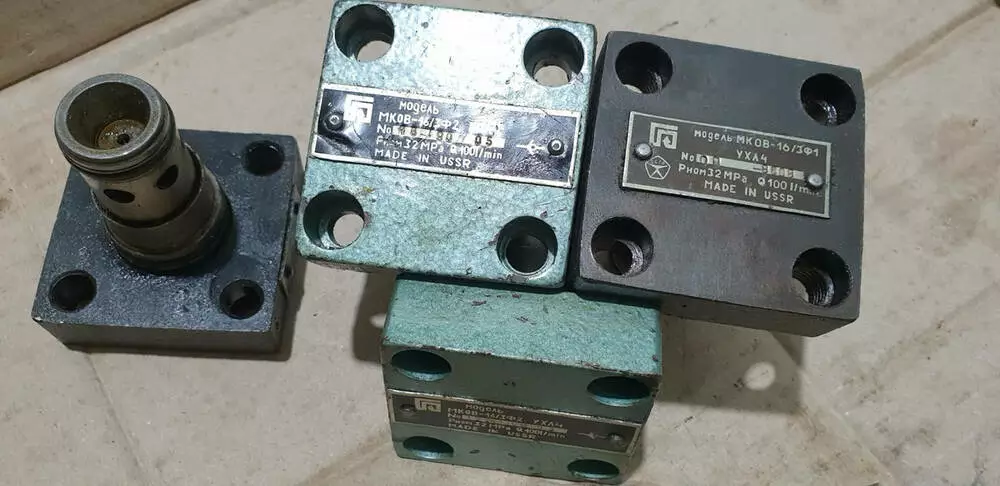

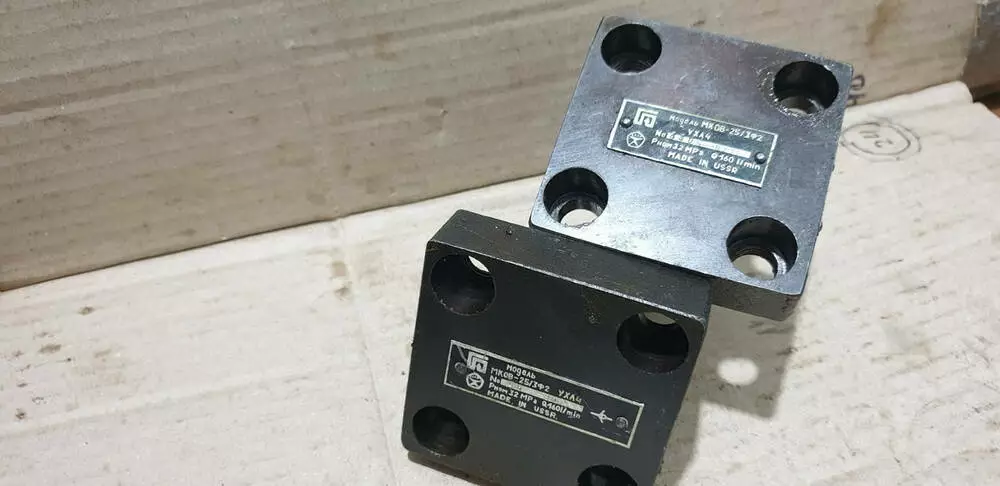

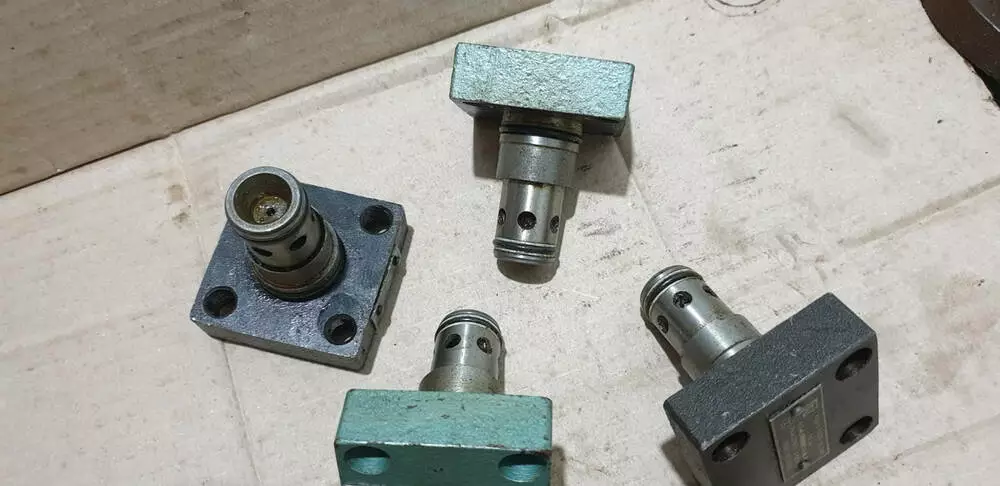

Гідроклапан МКВ-32/3Ф3

Гідроклапани МКОВ (клапани зворотні вбудовані) призначені пропускання потоку робочої рідини тільки в одному напрямку та замикання у зворотному.

Сфера застосування — гідроприводи верстатів, мобільної техніки, кузньово-пресового обладнання, ливарних машин, литтявих машин та іншого обладнання, що має гідрофіфікований привод.

Умови експлуатації клапанів МКВ:

- фільтрувана рідина: мінеральна олива з в'язкістю до 200 мм2/с (200 сС);

- тонкість фільтрації: 25 мкм;

- температура робочої рідини: від +10 °C до +70 °C;

- температура довкілля: від -45 °C до +55 °C;

— положення під час експлуатації: будь-яке просторове положення.

Залежно від типорозміру гідроклапана номінальний об'єм рідини, що пропускається, в одному напрямку становить:

для клапанів МКВ-16/3Ф1, МКОВ-16/3Ф2, МКОВ-16/3Ф3 до 100 л/хв;

МКОВ-25/3Ф1, МКОВ-25/3Ф2, МКВ-25/3Ф3 до 160 л/хв;

МКОВ-32/3Ф1, МКОВ-32/3Ф2, МКВ-32/3Ф3 до 320 л/хв;

Позначення на гідравлічних схемах:

Р — отвір для входу робочої рідини під тиском;

А — отвір для приєднання до інших пристроїв.

Структура умовного позначення та розміри:

МКОВ

-

*/3Ф

-

Х

-

ХХХ

-

Х

Категорія розміщення:

2 - для загальнокліматичного виконання;

4 — для районів із помірним і холодним кліматом.

Кліматичне виготовлення

УХЛ — для районів із помірним і холодним кліматом;

О — загальнокліматична

Виконування за тиском відкриття:

1 – 0,05 МПа;

2 – 0,15 МПа;

3 – 0,30 МПа;

Виконування за умовним проходом

16-16 мм;

25-25 мм;

32 – 32 мм;

Типу апарата: зворотний вбудований, приєднувальні розміри за CEB 1865-79

Шифр клапана

H

h

h1

D

d

d1

d2

d3

B

m

МКВ-16/3Ф

76

56

9

32

25

9

М12

14

65

46

МКВ-25/3Ф

98

72

10

45

34

14

М16

20

85

58

МКВ-32/3Ф

112

85

7

60

45

17

М20

26

85

70

Основні характеристики гідроклапанів МКВ (клапанів зворотних вбудовуваних)

Позначення

Умовний прохід, мм

Номінальний тиск, МПа

Тиск відкривання зворотного клапана, МПа

Номінальна витрата, л/хв

Маса, кг

МКОВ16/3Ф1

16

32,0

0,05

100

0,9

МКОВ16/3Ф2

0,15

МКОВ 16/3Ф3

0,3

МКОВ 25/3Ф1

25

32,0

0,05

160

1,7

МКОВ 25/3Ф2

0,15

МКОВ 25/3Ф3

0,3

МКОВ 32/3Ф1

32

32,0

0,05

320

2,7

МКОВ 32/3Ф2

0,15

0,3

МКВ-16/3Ф2 гідроклапан зворотний

Гідроклапан зворотний МКВ-16/3Ф.2

Технічні характеристики клапана МКОВ16/3Ф2:

- умовний прохід 16 мм;

- тип монтажу: вставний (фланцовий);

- номінальний тиск 32 МПа;

- номінальна витрата робочої рідини 100 л/хв;

- тиск відкривання зворотного клапана 0,15 МПа

- кліматичне виконання: для районів із помірним і холодним кліматом;

- маса клапана не більш ніж 0,90 кг.

МКВ-32/3Ф2 гідроклапан зворотний

Гідроклапан зворотний МКВ-32/3Ф.2

Технічні характеристики клапана МКОВ32/3Ф2:

- умовний прохід 32 мм;

- тип монтажу: вставний (фланцовий);

- номінальний тиск 32 МПа;

- номінальна витрата робочої рідини 320 л/хв;

- тиск відкривання зворотного клапана 0,15 МПа

- кліматичне виконання: для районів із помірним і холодним кліматом;

- маса клапана не більш ніж 2,70 кг.

Опис пристрою гідроклапана МКВ

1 — гільза;

2 - клапан;

3 - пружина;

4 - втулка перехідна;

5 - фланець;

6, 7 — кільця гумові;

8, 9 — кільця захисні;

Р — гідролінія підведення;

А — гідролінія відведення;

Пристрій:

Зворотний клапан складається з гільзи 1, у якій розміщений клапан 2, пружини 3, перехідної втулки 4 і фланця 5.

Зворотний клапан розміщений у монтажному гнізді гідроблока й ущільнюється гумовими кільцями 6 і 7, а також захисними кільцями 8 і 9.

Клапан 2, що має можливість осьового переміщення в гільзі 1, притискають пружиною 3 своєю конічною поверхнею до гострої крайки гільзи 1, забезпечуючи герметичний поділ гідроліній підведення P і відведення А.

Зворотний клапан працює так:

Підведені в гідролінію P (з торця гільзи 1) потік робочої рідини впливає на клапан 2 і, долаючи зусилля пружини 3, переміщує його вздовж осі гільзи 1. Водночас забезпечується пропускання потоку робочої рідини в гідролінію A.

Під час підведення потоку робочої рідини в гідролінію A (збоку гільзи 1) клапан 2 під впливом пружини 3 і тиску робочої рідини притискається до гострої крайки гільзи 1 і герметично розділяє гідролінії A і P.

Приклад умовного позначення під час замовлення клапанів МКВ:

МКВ-32/3Ф2 гідроклапан зворотний

МКОВ-32/3Ф3 гідроклапан зворотний

МКОВ-25/3Ф2 гідроклапан зворотний

МКОВ-25/3Ф3 гідроклапан зворотний

МКВ-16/3Ф2 гідроклапан зворотний

МКОВ-16/3Ф3 гідроклапан зворотний
