Описание товара

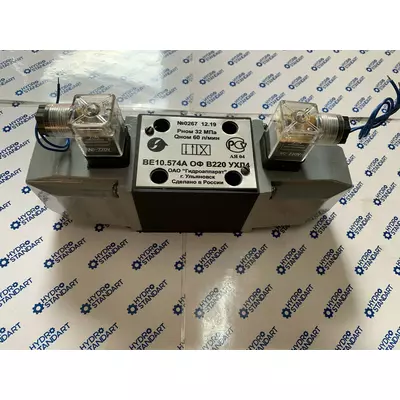

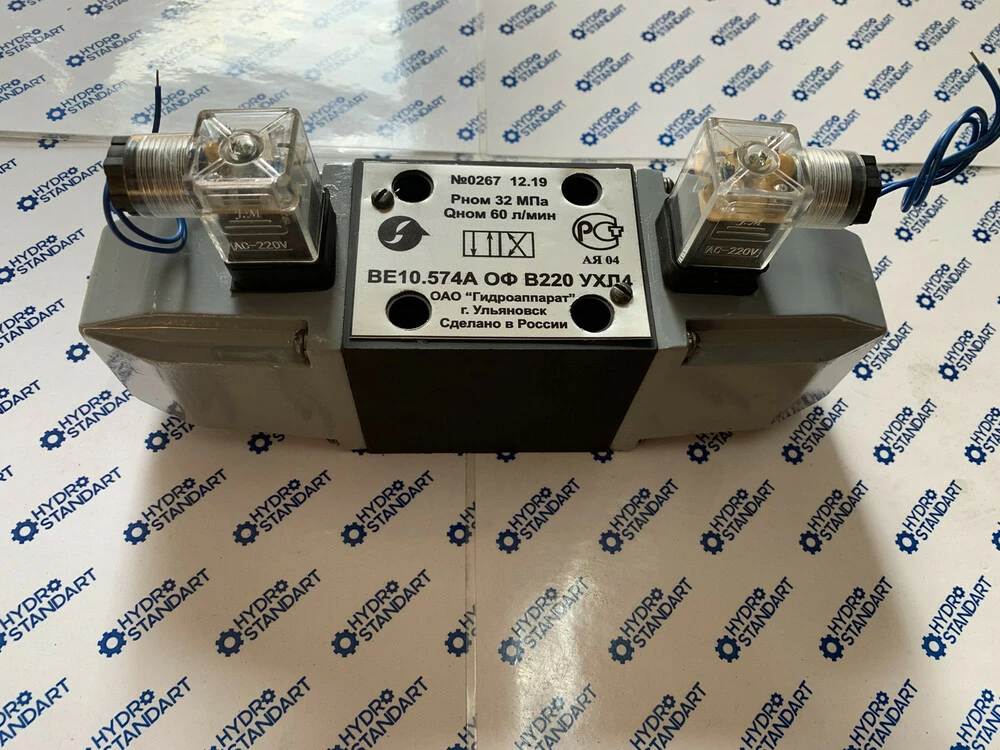

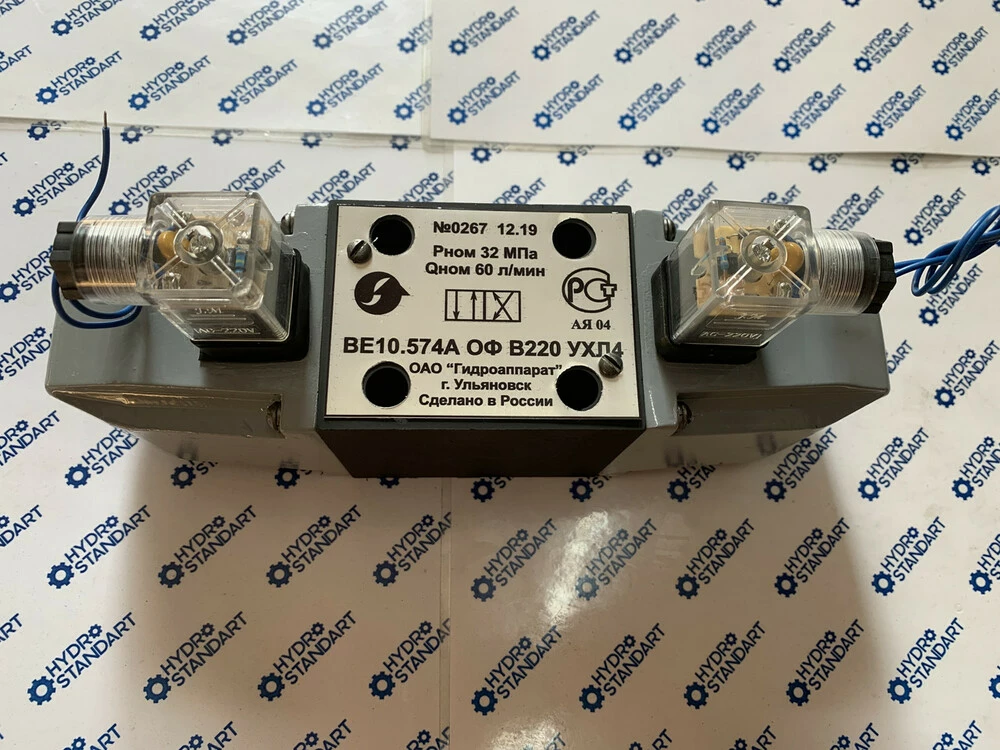

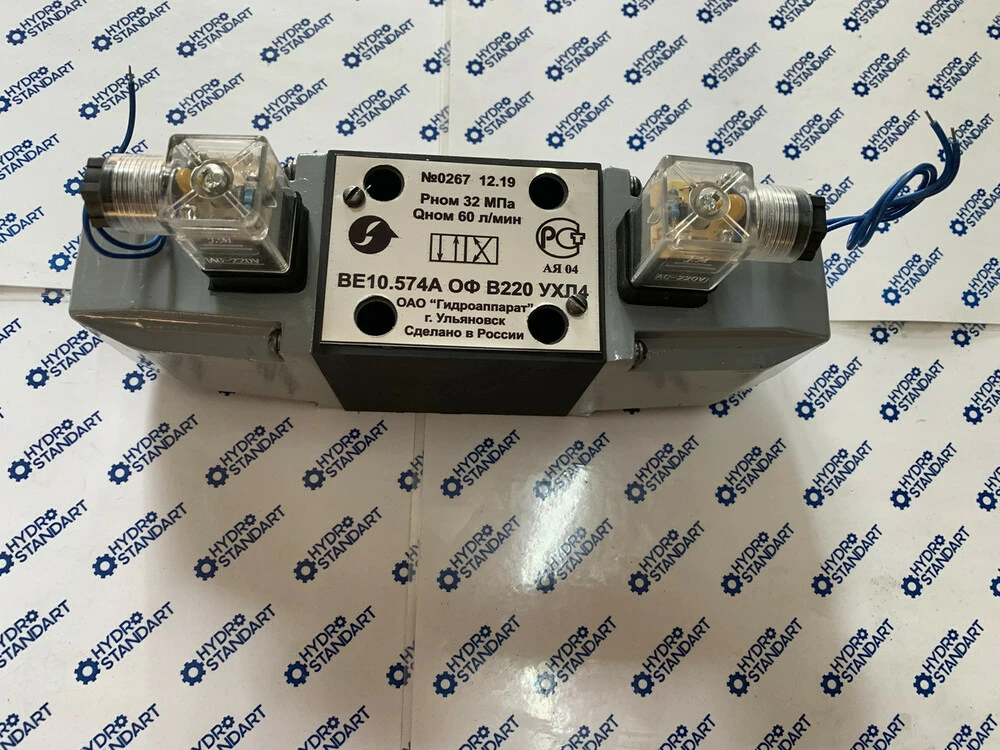

Гидравлический распределитель ВЕ-10.574АОФ с 2х сторонним электромагнитным управлением отечественный Гидроаппарат, Россия, а так же и импортный производства Vickers , Англия, Rexroth Германия, Ponar, Польша

Гидравлическая схема распределения ВЕ10.574АОФ -

Назначение и область применения

Золотниковые гидрораспределители ВЕ10.574АОФ предназначены для управления ( изменения направления или пуска и останова потоками рабочих жидкостей в гидравлических системах. Переключение положения золотника происходит с помощью управляющего элемента – электромагнита (привода электромагнитного).

Гидравлические распределители типа ВЕ10.574АОФ являются двухпозиционными с 2х сторонним управлением, с условным проходом 10 мм, нормально-закрытыми с пружинным возвратом золотника.

Работают от сети постоянного или переменного тока с напряжением 12В, 24В, 36В, 48В, 110В, 220В, 380В. Ход золотника равен 3,2 мм.

По виду присоединения гидрораспределители имеют стыковое исполнение. Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.

Применяется в гидравлических системах станков , прессов, гидроагрегатах, гидролиниях с автоматическим и полуавтоматическим циклом работы, всевозможных стационарных машинах с давлением до 32 МПа, а также в качестве пилота, например, на буровых установках.

Гидрораспределители работают на минеральных маслах с кинетической вязкостью от 10 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 25 мкм (максимальная степень загрязнения ― класс 9 по NAS 1638).

Разрешается эксплуатация распределителей при температуре окружающей среды от +1 до +55°С. (температура рабочей жидкости в пределах от 0 до +70°С )

Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.

Состав, устройство и составные части гидрораспределителя ВЕ-10.574АОФ В110

Основными элементами распределителя ВЕ10.574АОФ являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).

Базовой деталью гидрораспределителя ВЕ10.574АОФ является пятиканавочный корпус, в котором выполнены основные каналы:

P - отверстие для входа рабочей жидкости под давлением;

А и В - отверстия для соединений к другим гидроустройствам;

Т - отверстие для выхода рабочей жидкости в бак.

Полости "Т" внутри объединены между собой. В центральном отверстии корпуса диаметром 16 мм расположен золотник. Золотник приводится в действие толкателями узла управления, в качестве которого используется электромагнит переменного или постоянного тока. Возврат золотника в исходное положение осуществляется возвратными пружинами. Узел управления крепится по торцевым бокам корпуса гидрораспределителя.

При отсутствии управляющего сигнала золотник удерживается пружиной в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника осуществляется от заполненного маслом магнита. Условием надежного срабатывания магнита является заполнение его полостей маслом.

Магнит через толкатель перемещает управляющий золотник из исходного положения в заданную крайнюю позицию. При этом отверстие для входа рабочей жидкости соединяется с другими отверстиями в соответствии со схемой распределения потока рабочей жидкости (в данном рассматриваемом случае это схема 14), вследствие чего обеспечивается перетекание жидкости по направлениям Р-А и В-Тили Р-В и А-Т.

Для ограничения расхода рабочей жидкости в отверстие Р может быть установлена диафрагма.

При обесточенном магните золотник пружиной перемещается в исходное положение. В качестве дополнительной возможности применяется ручное дублирование (5), при помощи которого можно перемещать золотник без возбуждения электромагнита.

Для удобства монтажа гидрораспределитель может быть снабжён присоединительной (монтажной) плитой типа 114756.00 .

Технические характеристики ВЕ-10.574АОФ Г24

Наименование параметра

Значение параметра

Схема распределения

574АОФ

Условный проход, мм

10

Расход рабочей жидкости, л/мин

1РЕ-10.574АОФ

ВЕ10.574АОФ,РХ10.574АОФ

25-40

20-32

Максимальный расход, л/мин

До 45

Номинальное давление на входе, МПа (кгс/см²)

32 (320)

Максимальное давление на выходе, МПа (кгс/см²)

15 (150)

Максимальное давление управления, МПа (кгс/см²)

0,8-6,0 (8-60)

Максимальное рабочее давление, бар:

Отверстия Р-А-В

Отверстие Т

Постоянный ток

Переменный ток

315

210

315

160

Масса не более, кг

6,45

Габаритные и присоединительные размеры гидрораспределителя с электроуправлением ВЕ10.574АОФ Г24
