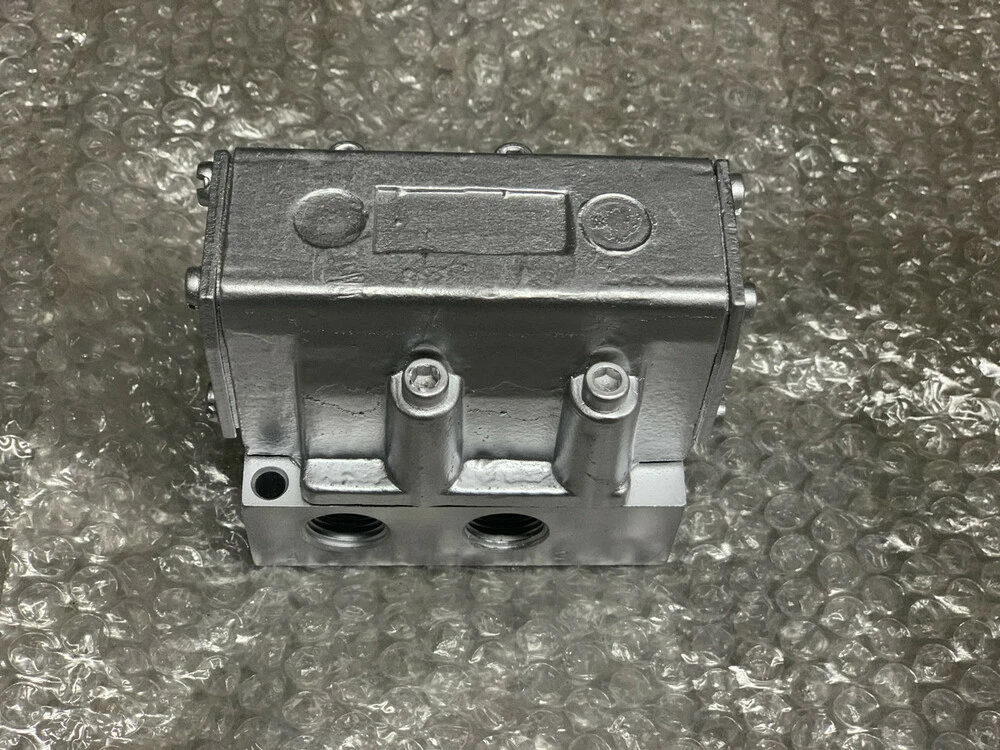

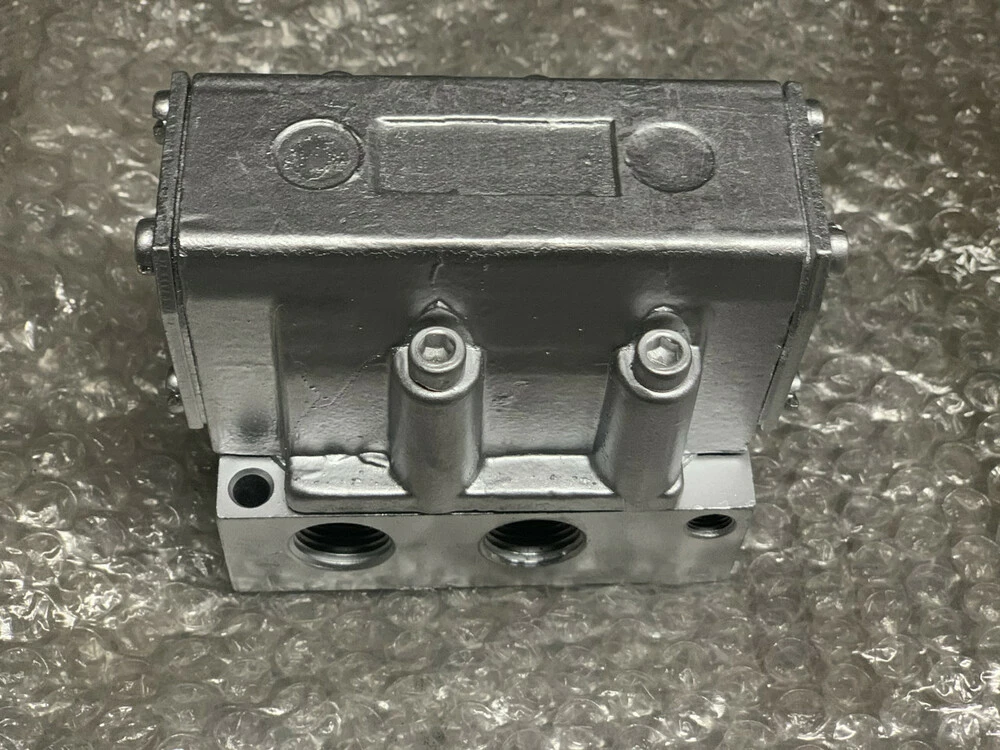

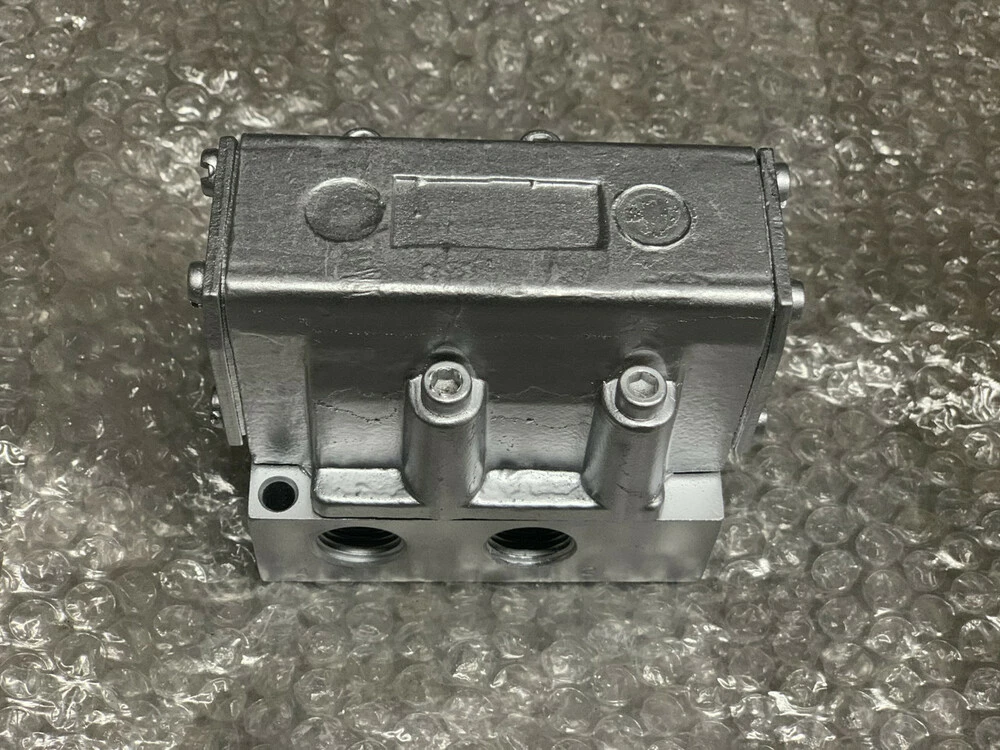

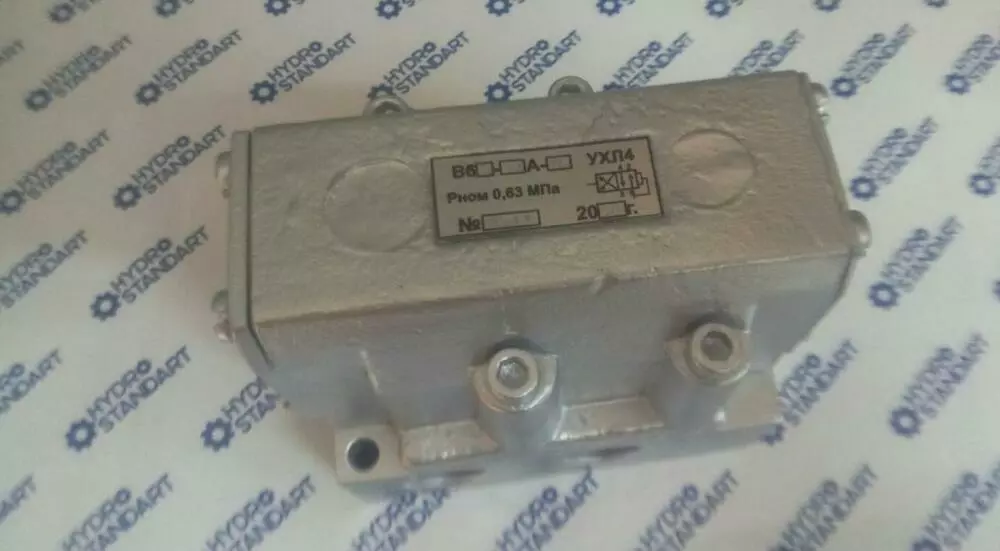

Пневмораспределители В63-25А с односторонним управлением и пневматическим возвратом

Пневмораспределители В63-15А ― четырехлинейные двухпозиционные с односторонним пневматическим управлением, с резьбовым присоединением предназначены для управления направлением движения потоков сжатого воздуха в пневматических приводах различного назначения.

Распределение потоков сжатого воздуха осуществляется плоским притёртым золотником, связанным с поршнем. Золотник, перемещаясь поршнем под действием сжатого воздуха, перекрывает попарно сообщающиеся между собой отверстия, которые выведены на плоскую поверхность основания и соединены с резьбовыми отверстиями для присоединения пневмолиний.

Климатическое исполнение пневмораспределителей серии 63 по ГОСТ 15150—69 ― УХЛ4 и О4 (для тропического климата). Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

Пневмораспределители серии В63 работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 с содержанием распыленного масла вязкостью 10—35 мм²/с при температуре 50 °С с концентрацией 2—4 капли на 1 м³ воздуха по ГОСТ 12449—80.

Способ присоединения к пневмолиниям резьбовой с плитой и боковым (трубы в стороны) расположением отверстий.

Габаритные и присоединительные размеры пневмораспределителей В63-25А

Размеры, мм

Обозначения

Размеры,мм

D

d0

A1

A2

A3

A4

A5

A6

d

B

H

H1

H2

H3

L

L1

В63-13А

К3/4"

K1/8"

27,5

50

9,5

9,5

117

77

9

90

109

19

30

38

145

130

Пример условного обозначения пневмораспределителя четырехлинейного, с условным проходом 10 мм, с двухсторонним управлением, с резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:

Пневмораспределитель В63-25А УХЛ4 ТУ2-053-1633-83

Технические характеристики пневмораспределителя В63-25А

Параметр

В63-25А

Условный проход пневмораспределителя, мм

20

Пневматическая схема

Номинальное / минимальное давление, МПа

0,63 / 0,25

Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не менее

5,0

Минимальное давление управления МПа, не более
0,1+0,5 Рпит

Максимальное число срабатываний в минуту

250

Утечки воздуха из-под золотника, см³/мин

500

Утечки воздуха из любой полости, кроме утечек из-под золотника, см³/мин
50

Масса, кг

2,5

Присоединительные резьбы по ГОСТ 6111-52

К3/4"
