Описание товара

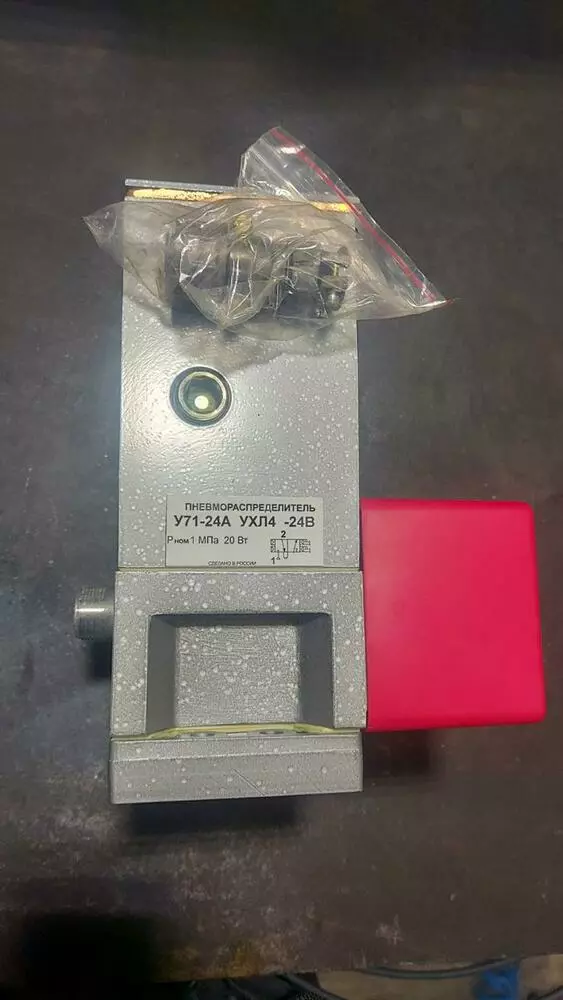

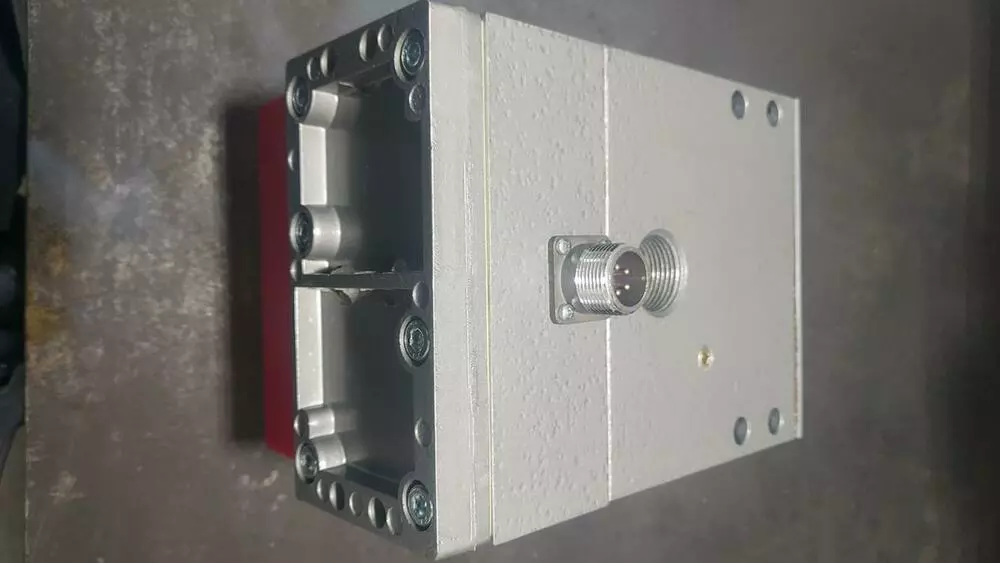

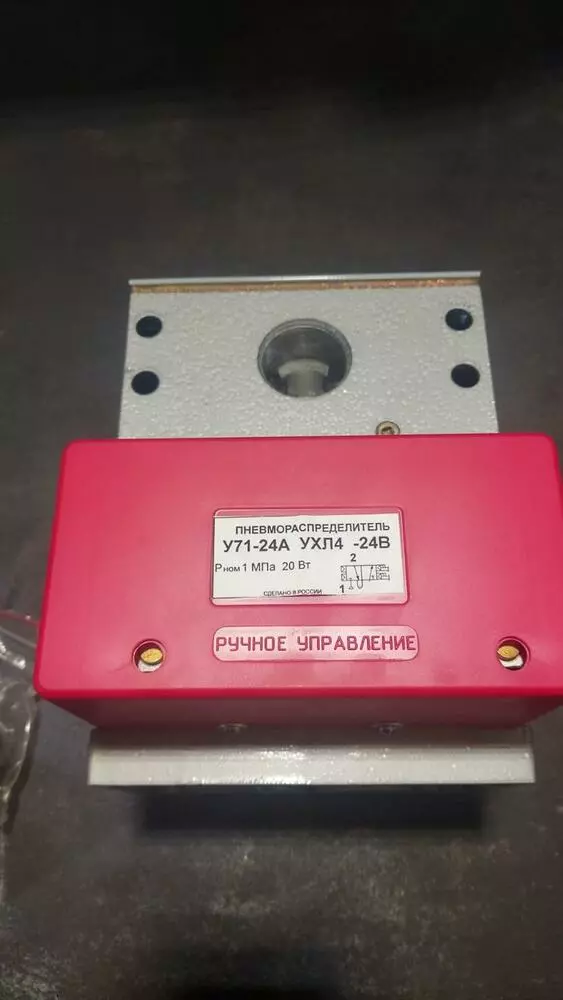

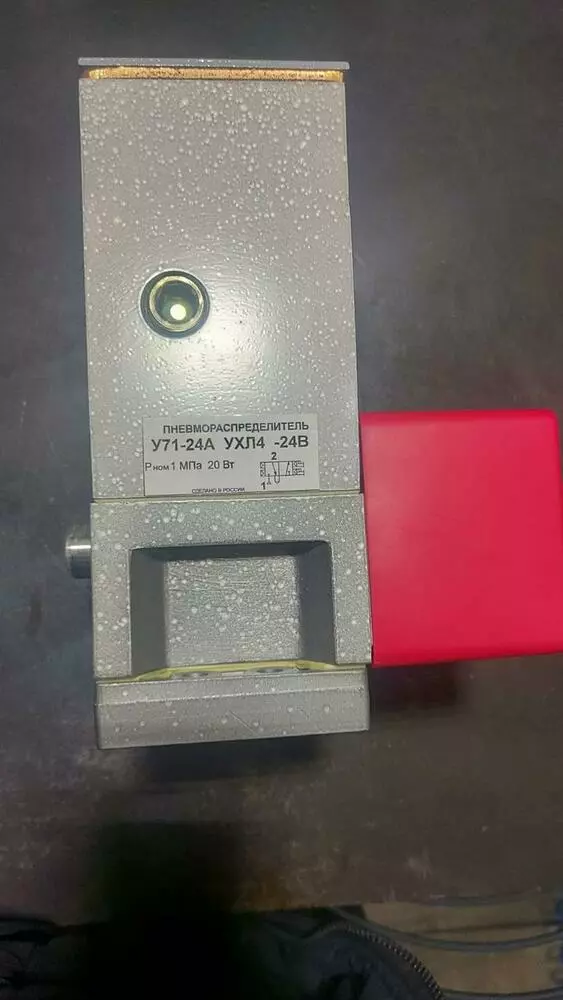

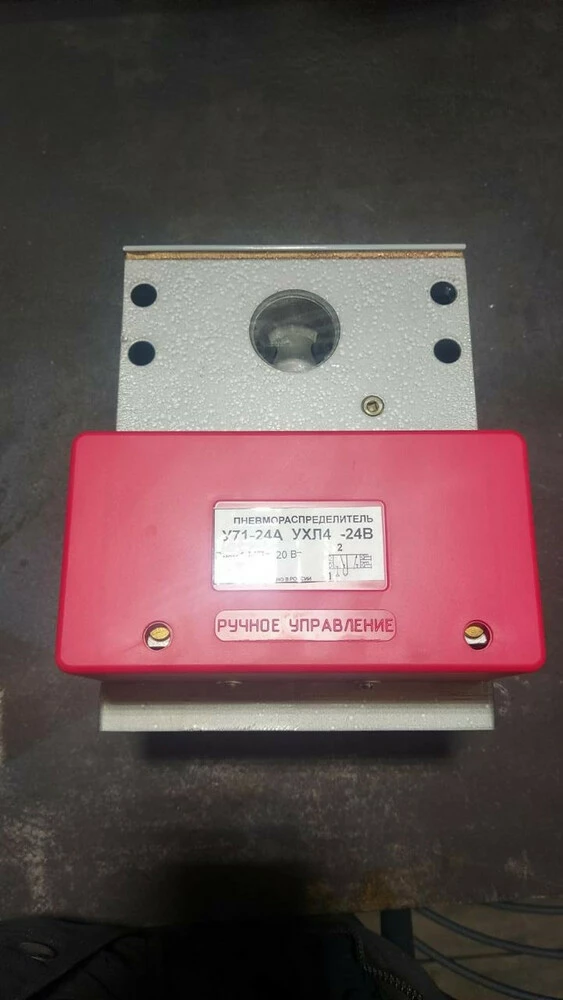

Пневмораспределитель У71-22А по лучшей цене в Украине от прямого поставщика

У нас вы можете купить оригинальный и новый пневмораспределитель У71-24А, У71-22А, У71-26А по лучшей цене в Украине и из первых рук! й

Пневмораспределители У71-24А (25 - УХЛ4 ОСТ2 КП92-4-83, 24В), У71-22А (16 - УХЛ4 ОСТ2 КП92-4-83, 24В), У71-26А (40 - УХЛ4 ОСТ2 КП92-4-83, 24В) трехлинейные сдвоенные (другое название: клапан сдвоенный трёхходовой У71) с условным проходом 16; 25 и 40 мм с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием управления, предназначены для управления кузнечно-прессовыми и другими машинами.

Кузнечно прессовые машины оснащенные пневмораспределителями У71 имеют двуручную или педальную систему управления.

Наиболее часто У71-24А и У71-22А можно встретить на кривошипных прессах: КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330, КД2126К, КД2128К, КД2328К, КД2326К.

Конструкция распределительного устройства: клапанного типа.

рассчитаны для работы на сжатом воздухе при давлении от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло вязкостью от 10 до 35 мм°/с (сСт) при температуре 50°С, концентрацией из расчета 2…4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

Основные характеристики пневмораспределителей У71-24А, У71-22А, У71-26А :

пневмо блокировка;

одностороннее электропневматическое управление;

пневматический возврат;

ручное дублированное управление;

клапанный тип конструкции распределительного устройства.

Чаще всего такой тип пневмораспределителей в Украине используется для управления кузнечно-прессовыми машинами и другим оборудованием подобного типа.

Работа пневмораспределителей У71 происходит при условии соблюдения следующих параметров:

сжатый воздух при давлении 0,25 - 1,0 МПа;

воздух очищен не грубее 10 класса загрязненности (ГОСТ 17233-80);

воздух должен содержать распыленное масло (вязкость 10 - 35 сСт, температура 50 °С).

Характеристики пневмораспределителей У71-24A, УГ1-22А и У71-26А

Параметры

Типоразмеры

Клапан У71-22А

(16 ОСТ2 КП92-4-83)

Клапан У71-24А

(25 ОСТ2 КП92-4-83)

Клапан У71-26А

(40 ОСТ2 КП92-4-83)

Условный проход, мм

16

25

40

Номинальное давление, МПа

1,0

Минимальное рабочее давление, МПа, не более

0.25

Остаточное давление воздуха на выходе при опоражнивании пневмомагистрали через одну секцию пневмораспределителя при давлении 0.63 МПа, МПа, не более

0,02

Пропускная способность пневматической линии "вход" ("1") -"выход" ("2"), Kv*, м3/час, не менее

8

12

22

Пропускная способность пневматической линии "выход" ("2") -"атмосфера" ("3"), Kv*, м3/час, не менее

10,5

18,5

27,0

Время включения при давлении 0.63 МПа, с, не более

0,06

Время выключения при давлении 0.63 МПа, с, не более

0,08

Максимальное число срабатываний, мин-1

100

90

70

Род тока

постоянный

Напряжение, В

24, 110

Масса , кг, не более

8,5

8,5

14,5

Устройство пневмораспределителей

Конструктивно пневмораспределители У71-22, У71-24А и У71-26А состоят из 2-х клапанных секций соединенных между собой. Управление работой каждой секции осуществляется трехлинейным распределителем с электромагнитным управлением (24 В или 110 В, ток постоянный). Для контроля неисправности каждой из трехлинейных секций к их полостям пневмоусилителей подключен сигнализатор - датчик давления. Электрическое управление каждой секцией осуществляется по самостоятельной цепи посредством разъема. Подключение распределителей У71-2… к пневматической сети осуществляться пневматическими трубками или жесткими трубопроводами с сечением согласно условного прохода пневмораспределителя (16 мм, 25 мм или 40 мм).

Габаритные и присоединительные размеры пневмораспределителя У71-22А (У71-24А, У71-26А)

Описание работы пневмораспределителя У71-22А (У71-24А, У71-26А)

При подаче электрического сигнала на электромагниты пилотных распределителей сжатый воздух поступает в полости пневмоусилителей обеих секций, клапанные блоки перемещаются к нижним седлам и перекрывают их, воздух поступает на выход распределителя. Если одна из секций не включилась (не выключилась), то на выходе распределителя давление не будет превышать 0,02 МПа, т.к. сжатый воздух будет стравливаться другой секцией в атмосферу, при этом электрическая цепь сигнализатора разомкнется.

Для исключения возможности рассогласования управляющих сигналов, приводящей к несинхронности срабатывания секций пневмораспределителя , У71-24, У71-26А, в конструкции распределителя предусмотрен электронный блок управления.

Примечания по эксплуатации:

Пневмораспределители У71-22, У71-24, У71-26 работают от сети постоянного тока напряжением 24 В или 110 В;

Пневмораспределители работоспособны в любом пространственном положении;

Время рассогласования электрических сигналов управления секциями пневмораспределителя не должно быть более 0,05 с;

Пневмораспределитель исключает возможность повторного включения при одной невыключенной секции;

При подключении контактов микровыключателя последовательно в электрическую цепь "ОБЩИЙ СТОП" машины, распределитель У71- обеспечивает размыкание этой цепи при несрабатывании одной из секций;

Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988;

Степень защиты от воздействия окружающей среды и степень защиты персонала от соприкосновения к токоведущим частям IP20 по ГОСТ 14254-96;

Пневмораспределители У7122, У7124, У7126 могут работать при любых режимах и продолжительности включений по ГОСТ 19264-82;

Колебания напряжения питания от номинального в пределах 10%;

Требования безопасности при эксплуатации должны соответствовать ГОСТ 12.3.001-85;

При рабочих давлениях 5 кгс/см² рекомендуется пневмораспределители У71 закрывать специальными звукопоглощающими кожухами и устанавливать их вне зоны нахождения обслуживающего персонала;

Средняя суммарная оперативная трудоёмкость текущих ремонтов - не более 7 чел./ч.

Условное обозначение У71-….УХЛ4:

У71-2 — пневмораспределитель.

…. - условный проход (от 16 мм до 40 мм).

УХЛ — климатическое исполнение (среда где применяется механизм).

4 — категория размещения (ГОСТ 15150).
