Описание товара

Пневмораспределитель 5Р2 331-12-0-1 по лучшей цене в Украине от прямого поставщика

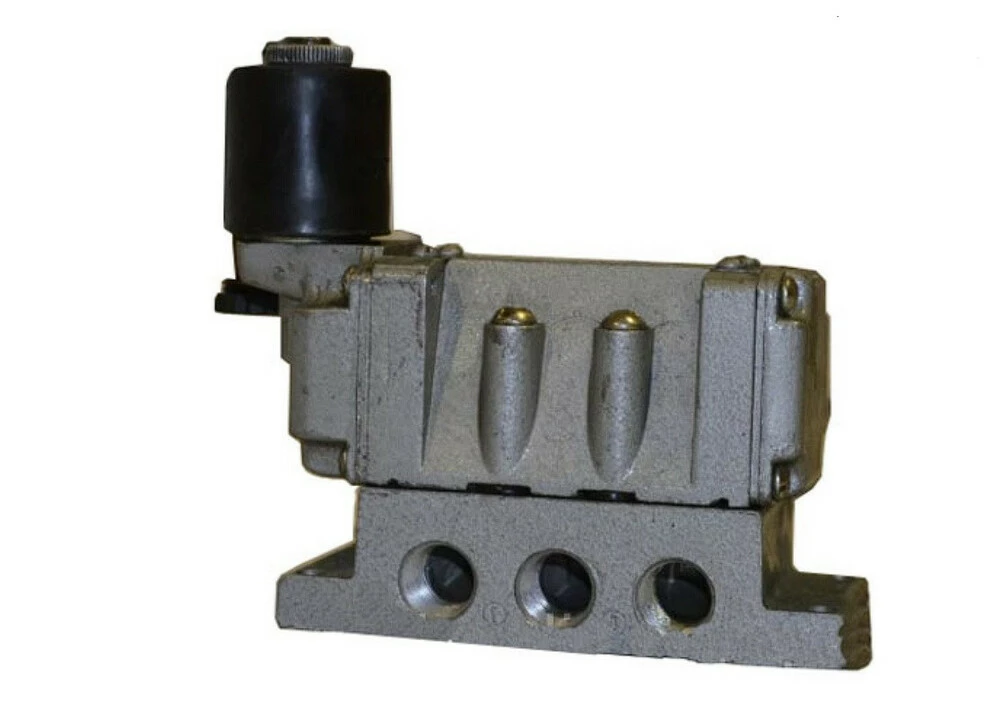

Пневмораспределители пятилинейные с односторонним электроуправлением (с одним электромагнитом П-ЭПР3) 5Р2-231-...2, 5Р2-233-...2 предназначены для изменения направления и перекрытия потоков сжатого воздуха в пневматических системах, работающих при давлении сжатого воздуха до 1 МПа (10 бар).

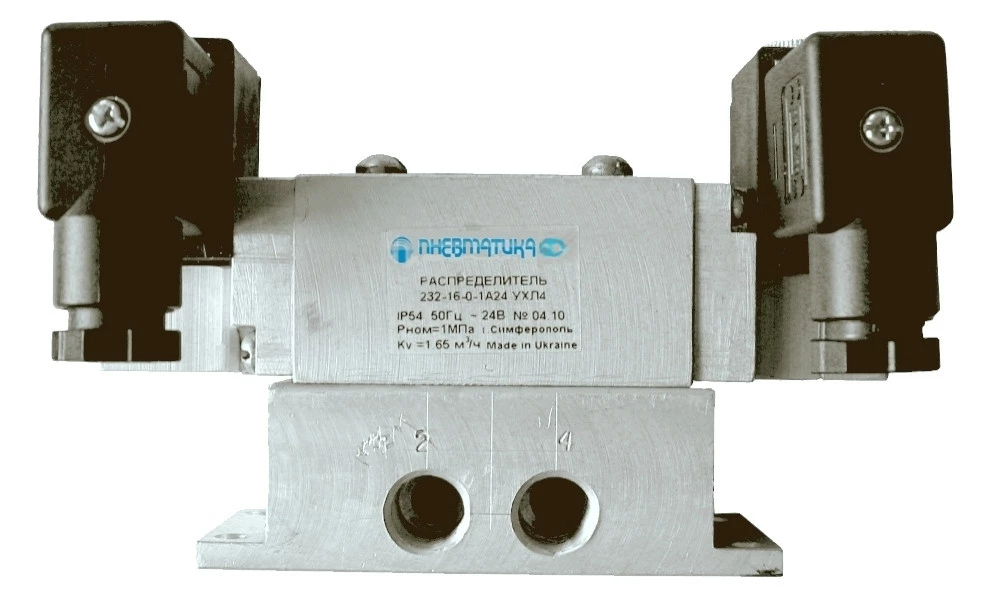

Выпускаются данные распределители с двухсторонним электроуправлением как со стыковым (без монтажной плиты) присоединением: 5Р2.231-02, 5Р2.233-02, так и на плитах для трубного монтажа: 5Р2.231-12, 5Р2.233-12.

Отверстия для присоединений внешний пневмолиний распределителей с монтажной плитой маркируются следующими цифрами:

1 - для подвода воздуха;

2 и 4 - для выхода к потребителю;

3 и 5 - для выхода в атмосферу;

12 - для подвода давления управления, при наличии которого соединяются линии 1 и 2, 4 и 5;

14 - для подвода давления управления, при наличии которого соединяются линии 1 и 4, 2 и 3.

Для пневмораспределителей 5Р2 без монтажной плиты размер стыковой поверхности 2 - по ДСТУ 2144-93 (ГОСТ 30016-93).

Обозначение пневматического распределителя данной серии:

Распределители 5Р2 применяются в пневматических системах, работающих при давлении сжатого воздуха до 1,0 МПа (10 кгс/см2), очищенного не грубее 10 класса загрязненности по ГОСТ 17433 и содержащего распыленное масло вязкостью 10—35 мм2/c (10—35 сСт) при температуре 50 0С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температура 20 0С, давление 101325 Па).

Климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О - только для стран с тропическим климатом.

Виброустойчивость и вибропрочность распределителей соответствуют II степени жесткости по ГОСТ 28988.

Степень защиты оболочки электромагнита распределителей с электромагнитным управлением — IP 54 по ГОСТ 14254.

Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды не более 85 0С.

Размер монтажной поверхности — 2 по ИСО 5599/1.

Монтажное расположение пневмораспределителей - любое.

Примечание: пневмораспределители, поставляемые без монтажной плиты комплектуются следующими монтажными частями:

- винт ГОСТ 11738-84 М6-6gx45.66.019 - 4 шт.;

- прокладка - 1 шт.

Основные характеристики пневмораспределителя типа 5Р2

Параметр
Значение

Условный проход, мм
10

Номинальное давление, МПа
1,0

Пропускная способность, Кv, м3/ч, не менее:

- двухпозиционных;

- трёхпозиционных

1,65

0,85

Время срабатывания, с, не более:

- включение;

- выключение

0,08

0,13

Общая утечка воздуха из полостей распределителя, см³/мин, не более
80

Максимальное число срабатываний, 1/с
4

Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц
12,24,48,110 / 24,36,110,220,380 / 110,220

Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА
7 / 9 / 12

Средняя наработка до отказа, циклов, не менее
1*106

Полный средний ресурс, циклов, не менее
5*106

Масса, кг, не более, по исполнениям:

231-02-0-... / 231-12-0-...

233-02-0-... / 233-12-0-...

0,9 / 1,2

0,9 / 1,2

Возможные исполнения распределителей 5Р2

Схемы

Исполнение

211

Двухпозиционный с односторонним пневмо управлением и пневматическим возвратом

212

Двухпозиционный с двухсторонним пневмо управлением

231

Двухпозиционный с односторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом

232

Двухпозиционный с двухсторонним электропневматическим управлением и ручным дублированием

311

Трехпозиционный с двухсторонним пневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты

331

Трехпозиционный с двухсторонним электропневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты

Структура условного обозначения пневмораспределителей

5Р2.231-..., 5Р2.211-..., 5Р2.212-..., 5Р2.232-..., 5Р2.311-..., 5Р2.331-...

5Р2
-
ХХХ
-
Х2
-
0
-
1
-
ХХХХ
-
Х4

Вид климатики по ГОСТ 15150-69

Род, частота, номинальное напряжение электрического тока:

А— переменный ток, 50 Гц (24, 36,110,220, 380В);

Б — переменный ток, 60 Гц (110, 220В);

Д — постоянный ток (12, 24, 48, 110В).

Способ присоединения к электросети: 1 —разъем

0 — без индикации управляющего сигнала

Способ присоединения пневмолиний (размер монтажной поверхности по ИСО 5599/1):

0 — стыковое без плиты;

1 — стыковое с плитой для трубного монтажа с отверстиями для присоединения труб в стороны и конической присоединительной резьбой КЗ/8" ГОСТ 6111

Пневмосхема

Тип пневмораспределителя (условный проход 10 мм)

Далее указаны примеры условных обозначений распределителя двухпозиционного с односторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом, с монтажной плитой с размером стыковой поверхности 2, без индикации управляющего сигнала, с присоединением к электросети через разъем, для переменного тока с частотой 50 Гц и номинальным напряжением 220В, климатического исполнения УХЛ 4:

- Пневмораспределитель 5Р2.231-12-0-1-А220 УХЛ4 ТУ2-053-0223807-005-93

- то же, с двусторонним управлением:

- Пневмораспределитель 5Р2.232-12-0-1-А220 УХЛ4 ТУ2-053-0223807-005-93

Возможные варианты исполнения пневмораспределителей:

5Р2.231-12-01, 5Р2.231-02-01, 5Р2.211-12-0, 5Р2.211-02-0, 5Р2.212-12-0, 5Р2.212-02-0,

5Р2.231-02-0-1, 5Р2.231-12-0-1, 5Р2.231-52-0-1, 5Р2.232-02-0-1, 5Р2.232-12-0-1,

5Р2.232-52-0-1, 5Р2.311-12-0, 5Р2.311-02-0, 5Р2.331-02-0-1, 5Р2.331-12-0-1
