Описание товара

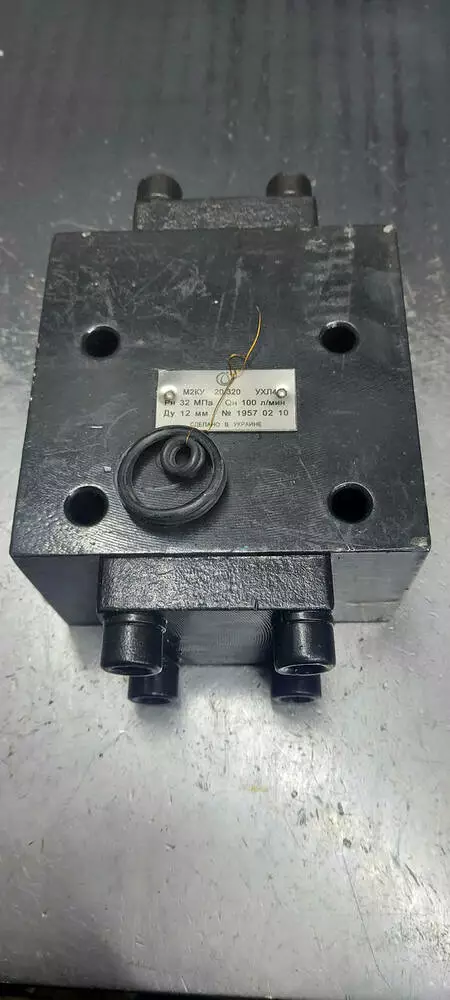

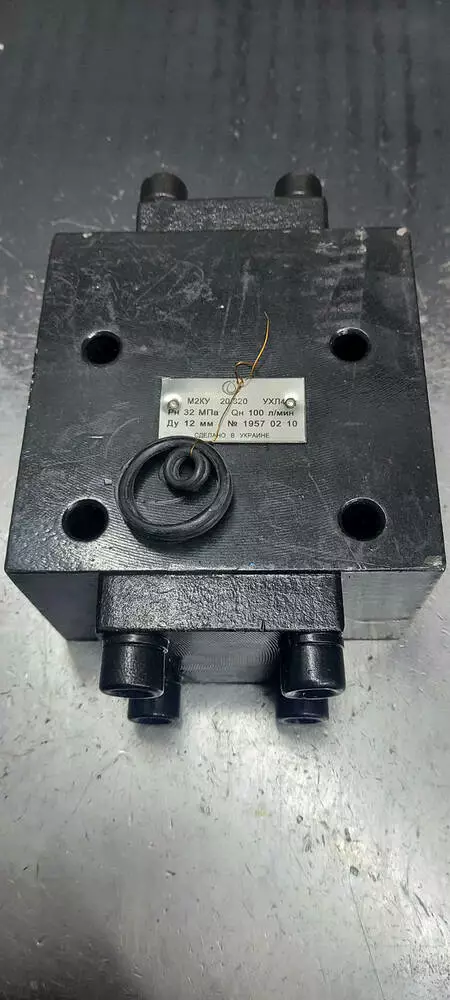

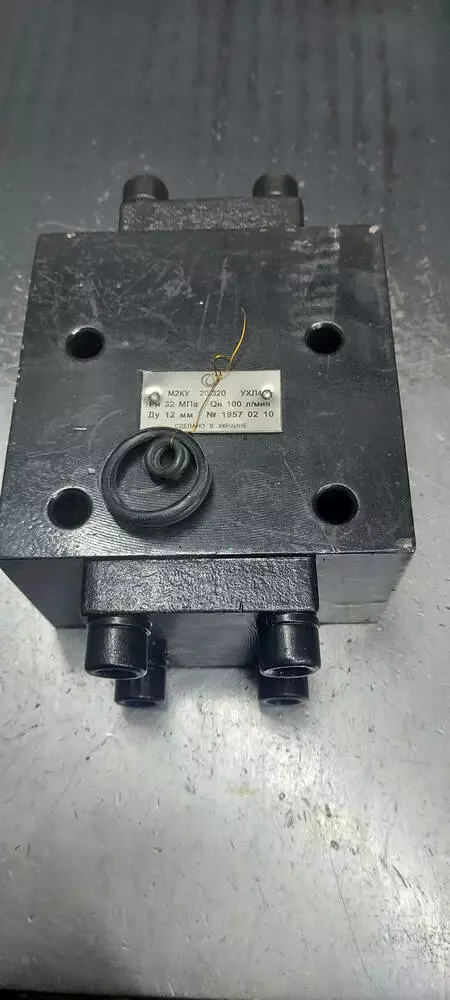

Гидрозамок М4КУ 20/320 по лучшей цене от поставщика гидравлики №1 в Украине с первых рук

Гидрозамки односторонние Т(М)-КУ.../320 предназначены для свободного пропускания рабочей жидкости только в одном (прямом) направлении; проход рабочей жидкости в противоположном направлении возможен после принудительного открывания запорного элемента с помощью гидравлического цилиндра управления, встроенного в гидрозамок.

Односторонне гидрозамки Т(М)-КУ.../320 применяются в гидроприводах прессов, токарных полуавтоматов, алмазно-расточных станков и т.д. Гидрозамки работают на минеральных маслах кинематической вязкостью от 10 до 400 мм²/с (сСт) при температуре масла 10...70 °С; температура окружающей среды 1...55 °С.

В гидрозамках Т(М)-1КУ и Т(М)-3КУ наличие разгрузочного клапана позволяет более плавно разгрузить гидросистему и пользоваться для этой цели низким давлением управления.

Если быстрая разгрузка системы не ухудшает работу гидравлической машины (или является необходимой), причем установка специальной насосной станции низкого давления для управления клапаном является нежелательной, то можно применять гидрозамки Т(М)-2КУ и Т(М)-4КУ.

Если в сливной линии (при движении рабочей жидкости через принудительно открытый запорный элемент) предполагается отсутствие какого бы то ни было подпора (давление на сливе отсутствует или близко к нулю), то в этом случае предпочтительно применять гидрозамки Т(М)-3КУ и Т(М)-4КУ, поскольку они (в отлично от гидрозамков Т(М)-1КУ и Т(М)-2КУ, которые также могут быть использованы для встраивания в гидросистему в этом случае) не требуют присоединения к ним отдельного трубопровода для отвода утечек из штоковой полости золотника управления.

Если, вследствие работы дроссельных или других устройств, сливная линия находится под давлением, которое превышает давление управления или достигает величины, близкой к рабочему давлению, необходимо применять только гидрозамки Т(М)-1КУ и Т(М)-2КУ. Давление на сливе в системе управления не должно превышать 0,02...0,03 МПа (0,2...0,3 кгс/см²).

Габаритные и присоединительные размеры

Марка гидроклапана
L1
B1
H
L2
A1
A2
A3
A4
A5
A6
A7
A8
A9
A11
l2
C1
C2
C4
C5

Гидрозамок М1КУ-12/320
120
85
42
80
43
-
66,7
31,7
14,3
7,2
35,8
21,5
8
21,5
9,2
-
-
-
-

Гидрозамок М2КУ-12/320
120
85
42
80
43
-
66,7
31,7
14,3
7,2
35,8
21,5
8
21,5
9,2
-
-
-
-

Гидрозамок М3КУ-12/320
120
85
42
80
43
-
66,7
31,7
14,3
7,2
35,8
-
-
21,5
9,2
-
-
-
-

Гидрозамок М4КУ-12/320
120
85
42
80
43
-
66,7
31,7
14,3
7,2
35,8
-
-
21,5
9,2
-
-
-
-

Гидрозамок М1КУ-20/320
190
124
75
125
60,3
-
79,4
44,5
16
11,1
49,2
39,7
6,4
20,6
22,3
-
-
-
-

Гидрозамок М2КУ-20/320
190
124
75
125
60,3
-
79,4
44,5
16
11,1
49,2
39,7
6,4
20,6
22,3
-
-
-
-

Гидрозамок М3КУ-20/320
140
100
57
95
60,3
-
79,4
44,5
16
11,1
49,2
-
-
20,6
10,3
-
-
-
-

Гидрозамок М4КУ-20/320
140
100
57
95
60,3
-
79,4
44,5
16
11,1
49,2
-
-
20,6
10,3
-
-
-
-

Гидрозамок М1КУ-32/320
190
124
75
125
84
42
96,8
62,7
21,4
16,7
67,5
59,5
4
24,5
13,6
-
-
-
-

Гидрозамок М2КУ-32/320
190
124
75
125
84
42
96,8
62,7
21,4
16,7
67,5
59,5
4
24,5
13,6
-
-
-
-

Гидрозамок М3КУ-32/320
180
124
75
115
84
42
96,8
62,7
21,4
16,7
67,5
-
-
24,5
13,6
-
-
-
-

Гидрозамок М4КУ-32/320
180
124
75
115
84
42
96,8
62,7
21,4
16,7
67,5
-
-
24,5
13,6
-
-
-
-

Гидрозамок Т1КУ-12/320
120
85
42
80
33,5
18,5
66,5
9,2
-
-
-
-
-
-
-
22,5
10,5
-
51,5

Гидрозамок Т2КУ-12/320
120
85
42
80
33,5
18,5
66,5
9,2
-
-
-
-
-
-
-
22,5
10,5
-
51,5

Гидрозамок Т3КУ-12/320
120
85
42
80
33,5
18,5
66,5
9,2
-
-
-
-
-
-
-
27,5
10,5
-
-

Гидрозамок Т4КУ-12/320
120
85
42
80
33,5
18,5
66,5
9,2
-
-
-
-
-
-
-
27,5
10,5
-
-

Гидрозамок Т1КУ-20/320
190
124
75
125
84
15,5
97
13,5
-
-
-
-
-
-
-
54,5
20,5
68,5
-

Гидрозамок Т2КУ-20/320
190
124
75
125
84
15,5
97
13,5
-
-
-
-
-
-
-
54,5
20,5
68,5
-

Гидрозамок Т3КУ-20/320

Структура условного обозначения гидрозамков М-КУ, Т-КУ

М
-
4

КУ

20
/
320

УХЛ

4

*

Опции

4 = категория размещения.

УХЛ = климатическое исполнение.

320 = номинальное давление 320 кгс/см².

Исполнение по условному проходу:

12 = 12 мм;

20 = 20 мм;

32 = 32 мм.

КУ = тип гидрозамка.

Исполнение по устройству управления:

1 = с дополнительным разгрузочным клапаном и отдельным дренажем системы управления;

2 = без дополнительного разгрузочного клапана и с отдельным дренажем системы управления;

3 = с дополнительным разгрузочным клапаном и объединенным дренажем системы управления с основной системой;

4 = без дополнительного разгрузочного клапана и с объединенным дренажем системы управления с основной системой.

Исполнение по присоединению гидрозамка:

М = стыковое;

Т = трубное (резьбовое).

Основные параметры гидрозамков М-КУ, Т-КУ, Ф-КУ

Марка гидроклапана
Условный проход
Давление нагнетания
Расход рабочей жидкости
Вес
Габаритные размеры

ном.
макс.

мм
МПа
л/мин
кг
мм

Гидрозамок М-2КУ 12/320
12
32
35
40
2,6
120х85х42

Гидрозамок М-ЗКУ 12/320
12
32
35
40
2,6
120х85х42

Гидрозамок М-4КУ 12/320
12
32
35
40
2.6
120х85х42

Гидрозамок Т-1КУ 12/320
12
32
35
40
2.6
120х85х42

Гидрозамок Т-2КУ 12/320
12
32
35
40
2.6
120х85х42

Гидрозамок Т-ЗКУ 12/320
12
32
35
40
2.6
120х85х42

Гидрозамок Т-4КУ 12/320
12
32
35
40
2.6
120х85х42

Гидрозамок М-1КУ 20/320
20
32
35
100
8,9
190х124х75

Гидрозамок М-2КУ 20/320
20
32
35
100
8,9
190х124х75

Гидрозамок М-ЗКУ 20/320
20
32
35
100
3,9
140х100х57

Гидрозамок М-4КУ 20/320
20
32
35
100
3,9
140х100х57

Гидрозамок Т-1КУ 20/320
20
32
35
100
8,9
190х124х75

Гидрозамок Т-2КУ 20/320
20
32
35
100
8,9
190х124х75

Гидрозамок Т-ЗКУ 20/320
20
32
35
100
3,9
140х100х57

Гидрозамок Т-4КУ 20/320
20
32
35
100
3.9
140х100х57

Гидрозамок М-1КУ 32/320
32
32
35
250
8.4
190х124х75

Гидрозамок М-2КУ 32/320
32
32
35
250
8.4
190х124х75

Гидрозамок М-3КУ 32/320
32
32
35
250
8.4
180х124x75

Гидрозамок М-4КУ 32/320
32
32
35
250
8.4
180х124х75

Гидрозамок Т-1КУ 32/320
32
32
35
250
8.4
190х124х75

Гидрозамок Т-2КУ 32/320
32
32
35
250
8,4
190х124х75

Гидрозамок Т-ЗКУ 32/320
32
32
35
250
8,4
180х24х75

Гидрозамок Т-4КУ 32/320
32
32
35
250
8,4
180х124х75

Гидрозамок Ф1КУ 50/31
50
32
35
630
38,5
270х136х285

Гидрозамок ФЗКУ 50/33
50
32
35
630
38.5
270х136х285

Гидрозамок Ф1КУ 80/32
80
32
35
1600
99
357х182х275

Гидрозамок ФЗКУ 80/32
80
32
35
1600
99
357х182х275

Пример условного обозначения при заказе гидрозамка одностороннего стыкового присоединения, с условным проходом 20 мм, с дополнительным разгрузочным клапаном и объединенным дренажем системы управления с основной системой:

Гидрозамок М-3КУ 20/320 УХЛ4
