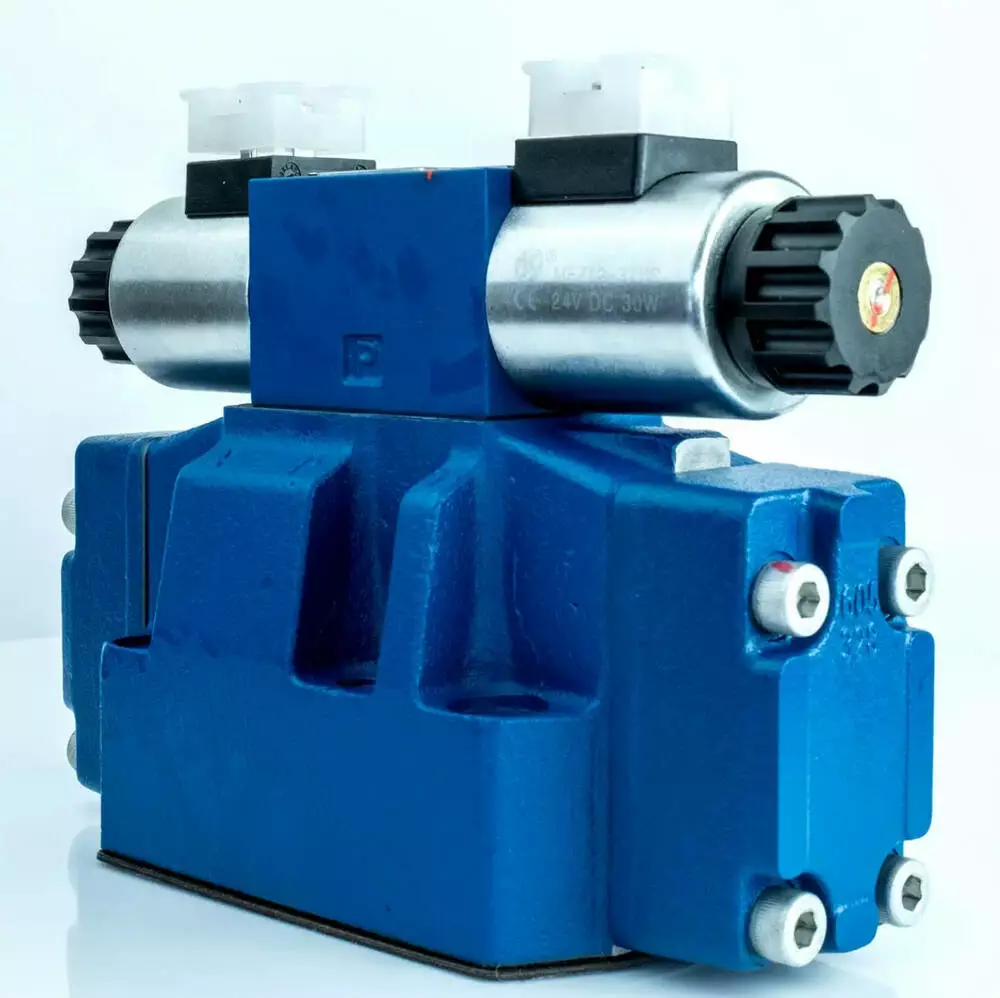

Гидрораспределитель H4WEH16L-6XEG24N9Z5L (ду16, схема L)

Гидрораспределители H4WEH16L-6XEG24N9Z5L золотниковые четырехлинейные с двухсторонним электрогидравлическим управлением, с условным проходом 16 мм предназначены для управления ( изменения направления или пуска и останова потоками рабочих жидкостей в гидравлических системах.

Переключение положения золотника происходит с помощью управляющего элемента – пилота. В трехпозиционных распределителях с электрогидравлическим управлением H4WEH16L-6XEG24N9Z5L устанавливается пилот ВЕ6.34.

Работают от сети постоянного или переменного тока с напряжением 12В, 24В, 36В, 48В, 110В, 220В, .

По виду присоединения гидрораспределители имеют стыковое исполнение. Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике.

Применяется в гидравлических системах станков , прессов, машин, всевозможных стационарных машинах, гидросистемах мобильной техники и буровых машин.

Рекомендуемые рабочие жидкости для золотниковых гидрораспределителей типа ВЕХ16 (В16):

― для летнего периода: ИГП-18, ИГП-30, ВНИИ ИП-40, ИГПСи-20, турбинное Тп-22, Тп-30;

― для зимнего периода: ВМГ3, МГЕ-10А,

с классом чистоты не грубее13 по ГОСТ 17216-71 с кинематической вязкостью от 10 до 400 мм²/с

при температуре от 0 до +70 с номинальной тонкостью фильтрации не более 0,025 мм (максимальная степень загрязнения ― класс 9 по NAS 1638).

Разрешается эксплуатация распределителей при температуре окружающей среды от 0 до +55°С. (температура рабочей жидкости в пределах от 0 до +70°С )

Климатическое исполнение и категория размещения: УХЛ4, О4, ХЛ1 по ГОСТ 15150.

4WEH16L-6XEG24N9Z5L представляет собой 4-х линейный электромагнитный гидравлический распределитель золотникового типа с пилотным управлением, который используется для управления пуском, остановкой и направлением потока рабочей жидкости. Он имеет две катушки напряжением 24 В постоянного тока, оснащен пилотом с пружинным возвратом, аварийной кнопкой и квадратным разъемом со светодиодом. Без клапанов предварительной нагрузки и разгрузки с внешними питанием и сливом. Имеет литой оксидированный корпус. Работает по схеме L.

Схема L

Гидрораспределитель H4WEH16L: строение и принцип действия

В корпусе (1) находятся основное отверстие и каналы P, T, A, B. Переключение распределителя происходит при перемещении золотника (2) в одно из крайних положений. Функции управления различаются в зависимости от типа золотника (2), что приводит к изменению конфигурации соединений между каналами P, T, A, B. Перемещение золотника (2) из начального положения осуществляется под действием давления гидравлической жидкости, поступающей через предыдущий распределитель (4), в одну из камер крышки (3). Управление предварительным распределителем (4) осуществляется при помощи электромагнитов (5). В случае аварии переключение распределителя (4) может быть выполнено вручную с использованием аварийной кнопки (6).

Технические характеристики распределителя H4WEH16L 6XEG24N9Z5L

Параметры
Значения

Диаметр условного прохода, мм
16

Макс. расход рабочей жидкости, л/мин.
300

Макс. рабочее давление, порты А, В, Р, МПа
35

Макс. рабочее давление, порт Т, МПа
16

Мин. давление пилотного клапана, МПа
0,45-1,3

Вес, кг.
9,5

Габаритно-присоединительные размеры гидрораспределителя H4WEH16L 6XE G24N9Z5L

График зависимости давления и расхода для H4WEH16L

Расшифровка маркировки распределителя WEH16
