Описание товара

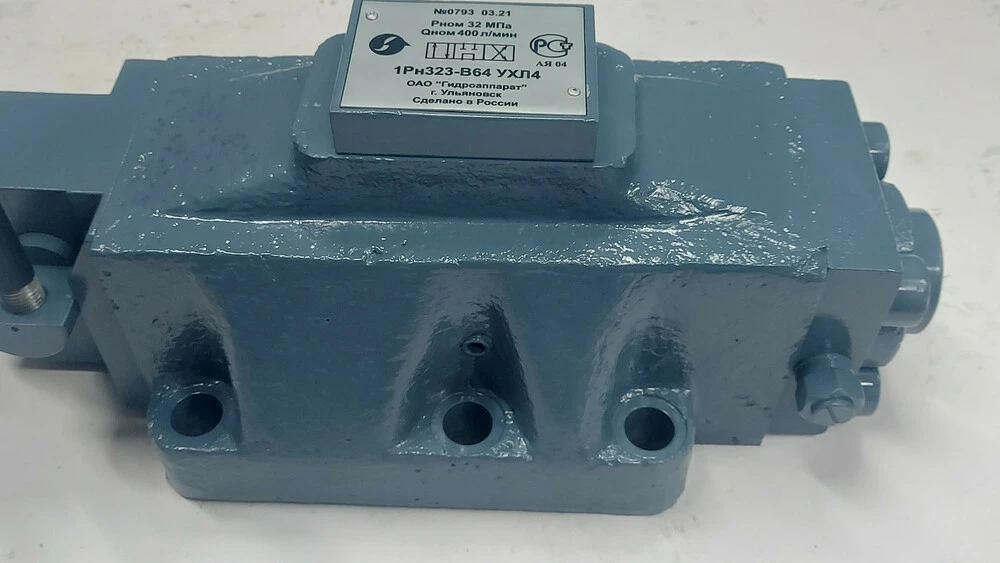

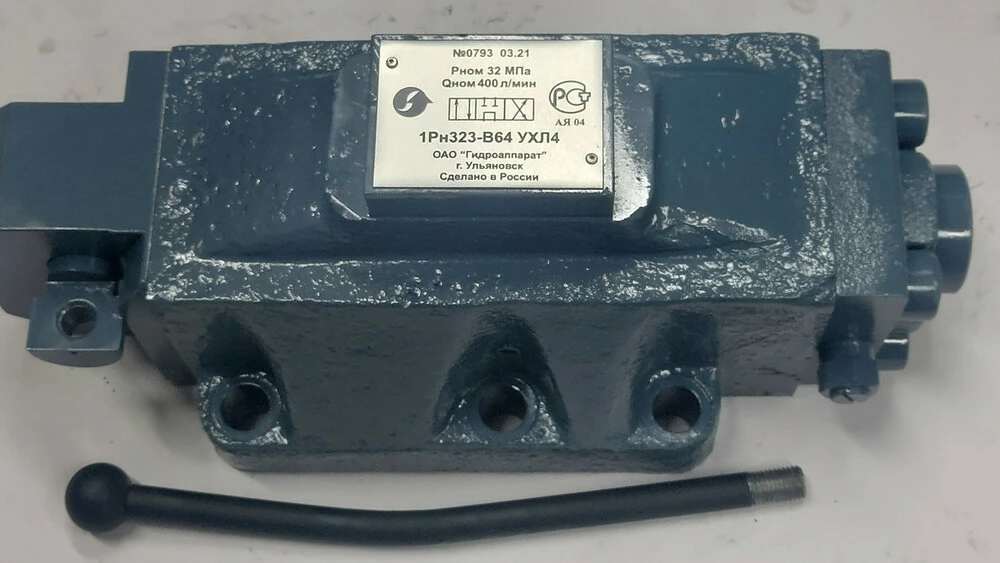

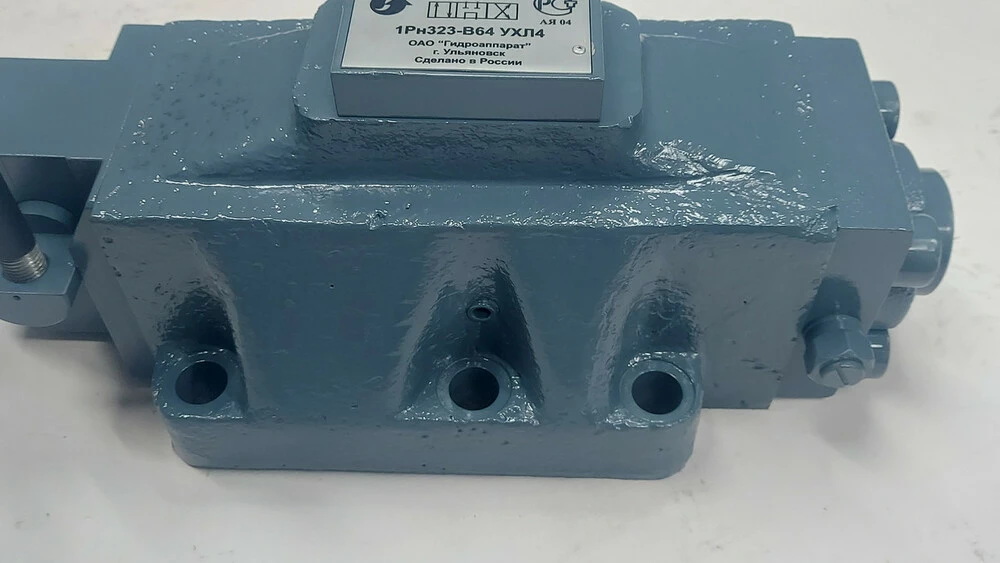

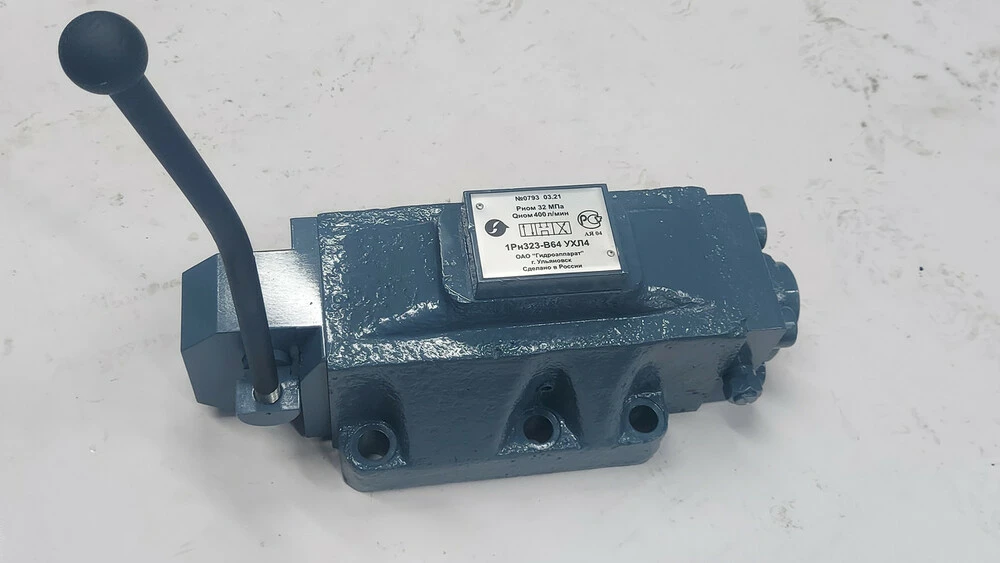

Гидрораспределитель 1Рн323В34 с ручным управлением с пружинным возвратом золотника.

Назначение и область применения

Гидрораспределители 1Рн323ФВ34 с условным проходом 32 мм, золотниковые, четырёхлинейные, с непосредственным (ручным) управлением с пружинным возвратом золотника в нейтральное положение предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах промышленного оборудования.

Наимеование

Схема

Гидросхема

Соединение каналов в переходных положениях

Расход

Возврат

1Рн323В34
34

500
Пружинный возврат золотника

Область применения - станки, прессы, системы и устройства с автоматическим и полуавтоматическим циклом работы (ГАП, манипуляторы, станки с ЧПУ) и другие стационарные и мобильные машины, работающие при температуре окружающей среды: для исполнения ХЛ1 -40 до +50ºС, для исполнения УХЛ4 и О4 от +1 до +55ºС.. В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока и применяться с ручным от рукоятки, ножным от педали и механическим от кулачка или ролика видами управления.

Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с (сСт) и с номинальной тонкостью фильтрации не грубее 25 мкм. Их эксплуатация разрешается при температуре окружающей среды от -40 до +50 оС.

В зависимости от способа установки золотника гидрораспределители 1Рн323 разделяются на:

с пружинным возвратом золотника (1Рн323В64, и т.д.);

с фиксацией золотника (1Рн323ФВ64, и т.д.).

В зависимости от способа управления золотника гидрораспределители 1Рн323 разделяются на:

ручное управление (1Рн323В.64, 1Рн323ФВ.64, и т.д.);

ножное управление (1Рн323Н.64, 1Рн323ФН.64, и т.д.);

механическое от кулачка (1Рн323К.64 1Рн323ФК.64 и т.д.);

механическое от тяги (1Рн323М.64, 1Рн323ФМ64, и т.д.).

Гидрораспределитель 1Рн323устанавливается на обработанное основание и крепится при помощи шести шпилек. Уплотнение разъема производится резиновыми кольцами. В случае течи масла в соединениях следует подтянуть крепежные винты и, если это не устранит течи, следует заменить уплотнения.

Наличие больших усилий на рукоятке свидетельствует о загрязнении распределителя механическими примесями. В этом случае необходимо разобрать распределитель и промыть детали бензином.

Технические характеристики 1Рн323В34

Наименование параметра

Значение параметра

Схема распределения

34

Способ управления

ручной

Условный проход, мм

32

Расход рабочей жидкости, л/мин

500

Номинальное давление на входе, МПа (кгс/см²)

32 (320)

Масса не более, кг

41,0

Схема условного обозначения гидрораспределителя типа 1Рн323В34

Пример условного обозначения гидрораспределителя золотникового с ручным управлением, с фиксацией, условным проходом 32 мм, с номинальным давлением на входе 32 МПа, схема распределения 64, предназначенном для работы в умеренном климате и холодном климате, категория размещения 4:

Гидрораспределитель 1Рн323 В34 УХЛ4.

Габаритные и присоединительные размеры гидрораспределителя 1Рн323В34

Наименование

L

L1

L2

L3

L4

L5

L6

B

B1

B2

H

H1

H2

H3

H4

d

Значение
412
215,3
179,8
76,2
114,3
190,5
19,2
197
159
38
418
160
60
44
92
21,5

Устройство и составные части гидрораспределителя 1Р323В34

Основными элементами распределителя 1Рн323В34 являются: корпус (1), рукоятка (2), золотник (3) и возвратные пружины (4) или фиксатор (6) (для гидрораспределителя с фиксацией). Золотник 3 в корпусе 1 переключается вручную с помощью рукоятки 2 (или поворотного переключателя), связанной с золотником через поводок 5. В трехпозиционных гидрораспределителях с пружинным центрированием после снятия усилия с рукоятки золотник пружинами 4 устанавливается в среднюю (нейтральную) позицию. В гидрораспределителях с фиксацией пружины отсутствуют, и золотник в каждой из позиций удерживается шариковым пружинным фиксатором 6.

В корпусе гидрораспределителя 1Рн323 Ду=32 мм методом литья выполнены каналы для подключения основных линий (Р, Т, А и В), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно. Линии X и Y могут объединяться с линиями Р и Т.

Соединение линий Х-Р в гидрораспределителях 1Рн323 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.

Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X и Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).

Для уплотнения стыковой плоскости гидрораспределителей 1Рн323 используются кольца уплотнительные по ГОСТ 9833-73.

Для удобства монтажа гидрораспределитель может быть снабжён присоединительной (монтажной) плитой.
