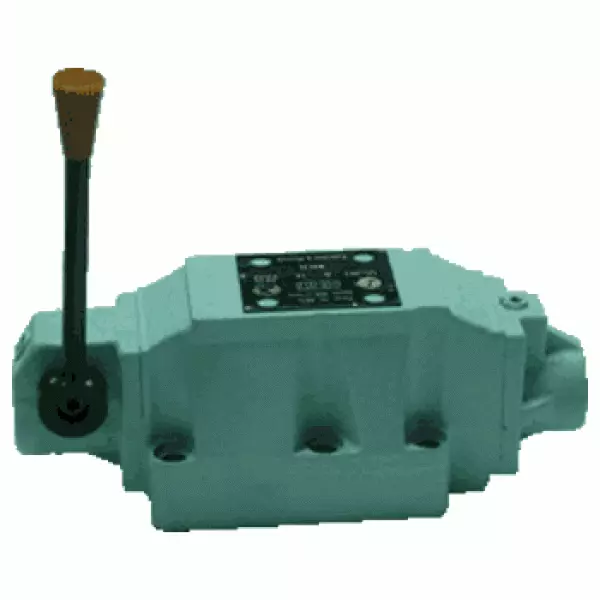

Гидрораспределитель 1Рн323ФВ574Б с ручным управлением с фиксацией.

Назначение и область применения

Гидрораспределители 1Рн323ФВ574Б с условным проходом 32 мм, золотниковые, четырёхлинейные, с непосредственным (ручным) управлением с фиксацией предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах промышленного оборудования.

Наимеование

Схема

Гидросхема

Соединение каналов в переходных положениях

Расход

Возврат

1Рн323ФВ574Б
574Б

500
Фиксация золотника

Область применения - станки, прессы, системы и устройства с автоматическим и полуавтоматическим циклом работы (ГАП, манипуляторы, станки с ЧПУ) и другие стационарные и мобильные машины, работающие при температуре окружающей среды: для исполнения ХЛ1 -40 до +50ºС, для исполнения УХЛ4 и О4 от +1 до +55ºС.. В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока и применяться с ручным от рукоятки, ножным от педали и механическим от кулачка или ролика видами управления.

Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с (сСт) и с номинальной тонкостью фильтрации не грубее 25 мкм. Их эксплуатация разрешается при температуре окружающей среды от -40 до +50 оС.

В зависимости от способа установки золотника гидрораспределители 1Рн323 разделяются на:

с пружинным возвратом золотника (1Рн323В574Б, и т.д.);

с фиксацией золотника (1Рн323ФВ574Б, и т.д.).

В зависимости от способа управления золотника гидрораспределители 1Рн323 разделяются на:

ручное управление (1Рн323В.574Б, 1Рн323ФВ.574Б, и т.д.);

ножное управление (1Рн323Н.574Б, 1Рн323ФН.574Б, и т.д.);

механическое от кулачка (1Рн323К.574Б 1Рн323ФК.574Б и т.д.);

механическое от тяги (1Рн323М.574Б, 1Рн323ФМ574Б, и т.д.).

Гидрораспределитель 1Рн323ФВ574Б устанавливается на обработанное основание и крепится при помощи шести шпилек. Уплотнение разъема производится резиновыми кольцами. В случае течи масла в соединениях следует подтянуть крепежные винты и, если это не устранит течи, следует заменить уплотнения.

Наличие больших усилий на рукоятке свидетельствует о загрязнении распределителя механическими примесями. В этом случае необходимо разобрать распределитель и промыть детали бензином.

Технические характеристики 1Рн323ФВ574Б

Наименование параметра

Значение параметра

Схема распределения

574Б

Способ управления

ручной

Условный проход, мм

32

Расход рабочей жидкости, л/мин

500

Номинальное давление на входе, МПа (кгс/см²)

32 (320)

Масса не более, кг

41,0

Схема условного обозначения гидрораспределителя типа 1Рн323ФВ574Б

Пример условного обозначения гидрораспределителя золотникового с ручным управлением, с фиксацией, условным проходом 32 мм, с номинальным давлением на входе 32 МПа, схема распределения 64, предназначенном для работы в умеренном климате и холодном климате, категория размещения 4:

Гидрораспределитель 1Рн323 ФВ574Б УХЛ4.

Габаритные и присоединительные размеры гидрораспределителя 1Рн323ФВ574Б

Наименование

L

L1

L2

L3

L4

L5

L6

B

B1

B2

H

H1

H2

H3

H4

d

Значение
412
215,3
179,8
76,2
114,3
190,5
19,2
197
159
38
418
160
60
44
92
21,5
