Описание товара

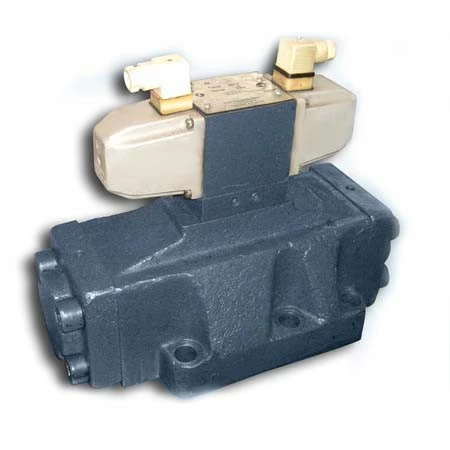

Гидрораспределитель 1Р323АЛ34 с электрогидравлическим управлением

Назначение и область применения

Гидрораспределители 1Р323АЛ34 (ТУ2-053-1846-87) золотниковые четырехлинейные с двухсторонним электрогидравлическим управлением , с условным проходом 32 мм, предназначены для управления потоком рабочей жидкости исполнительных органов в гидравлических системах.

Переключение положения золотника происходит с помощью управляющего элемента – пилота. В трехпозиционных распределителях с электрогидравлическим управлением 1Р323 устанавливается пилот ВЕ6.34. Работают от сети постоянного или переменного тока с напряжением 12В, 24В, 110В, 220В, .

Наимеование

Схема

Гидросхема

Соединение каналов в переходных положениях

Расход

Возврат

1Р323АЛ34
34

500
Пружинный возврат

По виду присоединения гидрораспределители имеют стыковое исполнение. Присоединительная плоскость по ГОСТ 26890-86. Для уплотнения стыковой плоскости гидрораспределителей 1Р323 применяются кольца по ГОСТ 9833-73.

Гидравлические распределители нашли широкое применение в машиностроении, металлургии, легкой промышленности и дорожно-строительной технике. Применяется в гидравлических системах станков , прессов, машин, всевозможных стационарных машинах.

Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с и температурой от 1 до 70оС. Рабочая жидкость должна быть очищена не грубее 12-го класса чистоты по ГОСТ 17216-2001, что обеспечивается применением с номинальной тонкостью фильтрации не грубее 25 мкм. Разрешается эксплуатация гидрораспределителей при температуре окружающей среды от +1 до +55 оС.

Устройство и составные части гидрораспределителя 1Р323АЛ34 110В

Основными элементами распределителя 1Р323АЛ34 110В являются: корпус (1), пилот ДУ6(4), кнопки ручного переключения пилота(9), золотник (2). К торцам корпуса крепятся крышки, в которых расположены возвратные пружины (3).

Базовой деталью гидрораспределителя 1Р323АЛ34 220В является пятиканавочный корпус, в котором выполнены основные каналы:

P - отверстие для входа рабочей жидкости под давлением;

А и В - отверстия для соединений к другим гидроустройствам;

X ― подвод потока управления;

Y ― слив потока управления;

Т - отверстие для выхода рабочей жидкости в бак.

Сливные полости внутри объединены между собой. Линии управления (7) (X и Y) могут соединяться с соответствующими линиями (P или Т) основного золотника или выводиться отдельно на стыковую плоскость. Для трехпозиционных распределителей с гидравлическим центрированием предусматривается дренажная линия. Причем крайние (сливные) канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно. Соединение линий Х-Р в возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа. Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р (если линии X и Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа) Для объединения линий управления с основными следует демонтировать пробки (К1/8).

Электрогидравлическое управление с помощью управляющего гидрораспределителя ― пилота (4) ― применяется ввиду большого диаметра условного прохода. Пилот изменяет давление в торцевых камерах (6) и (8) основного золотника(2). Возврат золотника в исходное положение осуществляется возвратными пружинами (3). В некоторых моделях возврат осуществляется гидравлическими усилиями с помощью специальных поршней, При этом усилия могут быть значительно выше, что повышает надёжность срабатывания).

Гидросхема основного гидрораспределителя не обязательно должна совпадать с гидросхемой управляющего (пилота).

Гидрораспределитель изготавливается со следующими вспомогательными узлами и устройствами:

- с дроссельной плитой, которая предназначена для регулирования времени срабатывания гидрораспределителя. При повороте регулировочного винта по часовой стрелке время срабатывания увеличивается, при повороте против часовой стрелки – уменьшается. Регулирование может осуществляться как на подводе, так и на отводе потока управления.

Гидрораспределители поставляются с регулированием времени срабатывания на подводе.

Для переустройства регулирования с подвода на отвод необходимо дроссельную плиту снять, повернуть вокруг поперечной оси на 180º и вновь установить на место.

- с устройствами, ограничивающими ход золотника.

Для удобства монтажа гидрораспределитель может быть снабжён присоединительной (монтажной) плитой.

Технические характеристики 1Р323АЛ34 220В

Наименование параметра

Значение параметра

Схема распределения

34

Количество электромагнитов

2

Условный проход, мм

32

Расход рабочей жидкости, л/мин

500

Номинальное давление на входе, МПа (кгс/см²)

32 (320)

Максимальное давление на выходе, МПа (кгс/см²)

15 (150)

Максимальное давление управления, МПа (кгс/см²)

0,8-6,0 (8-60)

Масса не более, кг

44

Схема условного обозначения гидрораспределителя типа 1Р323АЛ34 110В

Пример условного обозначения гидрораспределителя золотникового электрогидравлического с условным проходом 32 мм, с двумя магнитами, с пилотным клапаном ВЕ6 с номинальным давлением на входе 32 МПа, с пружинным возвратом золотника, со сливом объединённым с общим сливом, схема распределения 64, с регулировкой времени срабатывания дроссельной плитой на подводе, с напряжением питания пилотного клапана 220 вольт переменного тока, с кнопкой ручного управления электромагнитами, с подсоединением э/кабеля через штепсельный разъём, предназначенном для работы в умеренном климате и холодном климате, категория размещения 4:

Гидрораспределитель 1Р323-АЛ4-34Р В220 НМ УХЛ4.

Габаритные и присоединительные размеры гидрораспределителя 1Р323АЛ34

Наименование

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d

Значение
375
183
76,2
114,3
190,5
19,2
197
159
280
155
60
44
21,5
