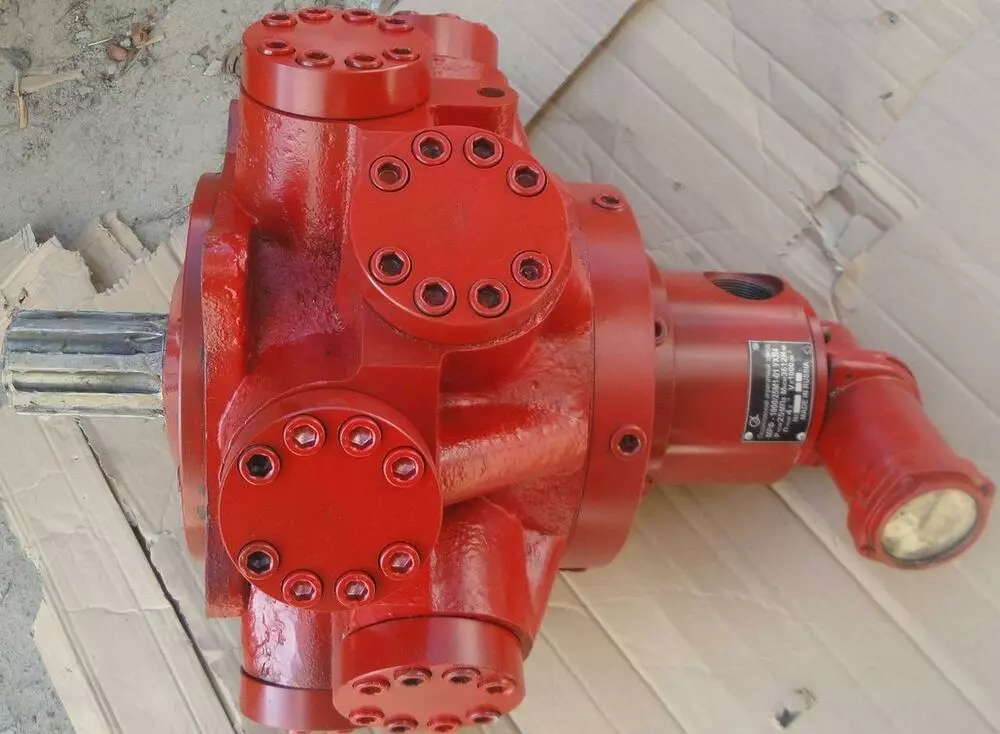

Гидромотор МРФ-630/25

Гидромоторы МРФ 160/25М1 (МРФ-160/25), МРФ 250/25М1 (МРФ-250/25), МРФ 400/25М1 (МРФ-400/25), МРФ 630/25М1 (МРФ-630/25), МРФ 1000/25М1 (МРФ-1000/25) УХЛ4 радиально-поршневые предназначены для бесступенчатого регулирования скоростей в системах, где требуются реверсирование, частые включения, автоматическое и дистанционное управление в следящих приводах.

Гидромоторы МРФ-250(160,400,630,1000)/25М1-01 применяются в качестве исполнительного силового органа в термопластавтоматах, прессах для переработки пластмасс, деревообрабатывающих станках, кузнечно-прессовом оборудовании, строительно-дорожных машинах, работающих в шахтах, буровых установках и силовых гидроприводах других механизнов, машин и устройств.

Рабочая жидкость - минеральные масла, ощищенные от воды, кислот, смол, посторонних частиц вязкостью 20-500 сСт и температурой 0-60 С. Температура окружающей среды 0-50 С. Климатическое исполнение УХЛ и О, категория размещения 4.

Технические характеристики гидромоторов МРФ

Параметр

Гидромотор радиально-поршневой МРФ

МРФ 160/25

МРФ 250/25

МРФ

400/25

МРФ

630/25

МРФ 1000/25

МРФ 1600/25

Рабочий объем, см 3

160

250

400

630

1000

1600

Частота вращения, об/мин:

ном.

480

300

240

150

макс.

600

450

378

220

мин.

10

8

5

4

Расход номинальный, л/мин

81

127

199

253

255

Давление на входе

ном.

25 МПа

макс.

32 МПа

Давление на выходе

макс.

2,5 МПа

мин.

0,3 МПа

Крутящий момент, Нм (номинальный)

597

932

1492

2276

3613

5780

Номин. Эффективная мощность, кВт

29,4

45,9

70,1

89

КПД

>0,9

>0,87

Масса (без раб. Жидкости), кг, не более

58

74

78

150

220

Габариты

310х343

310х400

310х400

425х510

Структура условного обозначения МРФ

Габаритные и присоединительные размеры гидромоторов МРФ 250(160,400,630,1000)/25М1

Принцип действия и устройство гидромоторов серии МРФ

, где:

1 – корпус; 2 – корпус распределителя; 3 – поршень; 4 –шатун; 5 – обойма; 6 – насыпной подшипник; 7 – вал эксцентриковый; 8 – крышка передняя; 9 – подшипник роликовый конический; 10 – распределитель цапфенный; 11 – крестовина; 12 – крышка задняя; 13 – привод тахометра; 14 – тахометр 8ТМ-0,5; 15 – преобразователь первичный ППЭ-Д1; 16 – фланец; 17 – винт; 18 – шайба

Гидромоторы радиально-поршневые высокомоментные – нерегулируемые агрегаты, предназначенные для преобразования кинетической энергии потока рабочей жидкости в механическую энергию вращательного движения вала.

Радиально-поршневые высокомоментные гидромоторы типов МРФ 160, МРФ 250, МРФ 400 и МРФ 1000 являются силовыми исполнительными органами гидроприводов различных машин, механизмов и устройств: буровых установок, шахтной и дорожно-строительной спецтехники, кузнечно-прессового оборудования, металлообрабатывающих и деревообрабатывающих станков, оборудовании для производства и обработки пластмасс – различных прессов и термопластавтоматов. Литера "Ф" в маркировке моделей означает фланцевый тип соединения. Климатические исполнения – УХЛ для умеренного и холодного климата и О – для тропического.

Рабочими средами радиально-поршневых гидромоторов серии МРФ являются технически чистые минеральные масла, не содержащие примесей воды, кислот и смол, а также посторонних механических включений. Кинетическая вязкость таких масел должна находиться в диапазоне от 20 сСт до 500 сСт, а температура – не превышать +60°С. Температура окружающей среды при этом не должна опускаться ниже 0°С и подниматься выше +50°С.

Рабочий объём представленных гидромоторов варьируется от 160 см3 – у мотора МРФ 160, и до 1000 см3 – у МРФ 1000. У МРФ 250 рабочий объём составляет 250 см3 , а у МРФ 400 – соответственно, 400 см3. При этом момент, развиваемый на валу для каждого из приведенных моторов составляет 597 Нм, 932 Нм, 1492 Нм и 2276 Нм для МРФ 160, МРФ 250, МРФ 400 и МРФ 1000 соответственно.
